专利号: 2019110625505
申请人: 合肥蓝优净环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

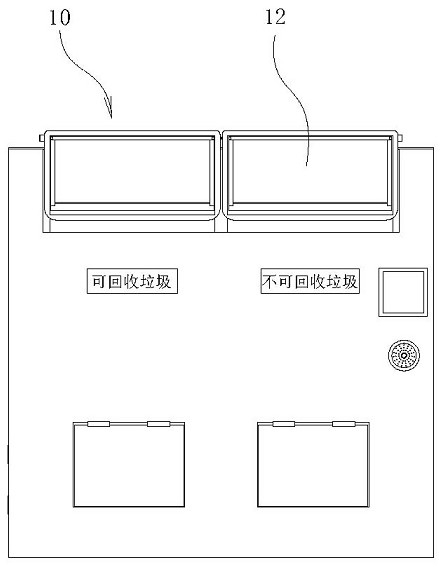

1.一种智能垃圾站,其特征在于:包括至少两个垃圾接收装置(10),所述两个垃圾接收装置(10)用于接收不同类型的垃圾,所述垃圾接收装置(10)上均设置有进料口及出料口,所述垃圾接收装置(10)的出料口位置分别设置有垃圾预处理装置(20),所述垃圾预处理装置(20)用于实施对垃圾接收装置(10)导出的垃圾进行预判断,所述垃圾预处理装置(20)对垃圾接收装置(10)导出垃圾与设定的垃圾不符时发出控制信号至处理单元,处理单元发出通知至设备的显示器,并且进行提醒和/或将不符合设定的垃圾由垃圾导出装置(30)进行打包导出,所述垃圾预处理装置(20)的出料端与垃圾分类装置(40)的进料口衔接;

所述垃圾预处理装置(20)的出料口设置有交换导料机构,所述交换导料机构用于将投放错位的垃圾导送至旁侧的垃圾分类装置(40)的进料口内;

所述垃圾预处理装置(20)上设置有垃圾耙开机构,所述垃圾耙开机构用于投入垃圾接收装置(10)内打包的垃圾包耙开并分散开来;

所述垃圾接收装置(10)包括接收管(11),所述接收管(11)呈弯管状,所述接收管(11)的一端管口水平、另一端管口竖直向下,所述接收管(11)的水平管口端设置有挡板(12),所述挡板(12)的上端板面与接收管(11)构成转动连接且转动连接轴(121)水平布置;

所述垃圾预处理装置(20)包括设置在垃圾接收装置(10)的接收管(11)竖直管口位置的接料板(21),所述接料板(21)的一侧通过铰接轴(211)与接收管(11)管壁连接,所述接料板(21)与转动机构连接,转动机构驱动接料板(21)绕铰接轴(211)位置转动,且使得接料板(21)板面水平及竖直两种状态;所述垃圾耙开机构包括设置在接料板(21)上板面的多组耙开爪(22),所述耙开爪(22)与连动机构连接,所述连动机构连动耙开爪(22)相向靠近或远离且实施对垃圾包的耙开动作。

2.根据权利要求1所述的智能垃圾站,其特征在于:所述转动机构包括设置在铰接轴(211)上的转动齿轮(212),所述转动齿轮(212)与齿条(213)啮合,所述齿条(213)竖直布置且上端与电缸(214)的活塞杆连接;所述接料板(21)上开设有多个条形孔(210),所述条形孔(210)与接料板(21)的长度方向一致,所述条形孔(210)内滑动设置有滑块(221),所述耙开爪(22)设置在滑块(221)上,所述滑块(221)上悬伸设置有导向滑杆(222),所述导向滑杆(222)长度方向水平且与接料板(21)长度方向平行,所述接料板(21)的外侧板面设置有导向板(215),所述导向滑杆(222)的杆端与导向板(215)构成滑动配合,所述导向滑杆(222)上套设有导向弹簧(223),所述导向弹簧(223)的两端分别与滑块(221)及导向板(215)抵靠;所述连动机构包括与滑块(221)连接的连动折板(224),所述连动折板(224)包含第一竖直板段、倾斜板段及第二竖直板段,所述接料板(21)的外侧板面延伸设置有支架板(216),所述支架板(216)上滑动设置有驱动支架板(217),所述驱动支架板(217)上延伸设置有驱动滚轮(218),所述驱动滚轮(218)的轮面与连动折板(224)的一侧板面抵靠且连动滑块(221)位于条形孔(210)上滑动;所述齿条(213)的上端与过渡杆(23)连接,所述过渡杆(23)竖直向上延伸,所述过渡杆(23)滑动设置在过渡管(24)内,所述过渡管(24)的管腔内设置有过渡弹簧(25),所述过渡弹簧(25)的上下端分别与过渡管(24)的上端及过渡杆(23)上杆端抵靠,所述过渡管(24)的上端与电缸(214)的活塞杆连接,所述过渡管(24)的外壁延伸有抵靠滚轮(241),所述抵靠滚轮(241)的轮芯水平,所述驱动支架板(217)上延伸设置有驱动斜板(2171),所述驱动斜板(2171)与抵靠滚轮(241)抵靠,且连动驱动支架板(217)位于支架板(216)上往复滑动。

3.根据权利要求1所述的智能垃圾站,其特征在于:所述垃圾预处理装置(20)还设置有垃圾扫描机构,所述垃圾扫描机构包括CCD采集摄像头(28),所述CCD采集摄像头(28)设置在翻转单元上,翻转单元启动且连动CCD采集摄像头(28)指向垃圾预处理装置(20)上的垃圾,所述CCD采集摄像头(28)将采集的图像信号传输至处理单元,所述处理单元判断图像是否为 设定的垃圾种类,如若不是设定的垃圾种类,由垃圾导出装置(30)进行打包导出,如若是设定的垃圾种类,将垃圾导出至垃圾分类装置(40)内进行分类。

4.根据权利要求1所述的智能垃圾站,其特征在于:所述垃圾导出装置(30)包括设置在接收管(11)下方的导出管(31),所述导出管(31)呈人字形,且导出管(31)的上端两个管口连接位置设置有闸门(32),所述闸门(32)与导出管(31)的上端的一个管口构成抵靠或分离配合,所述导出管(31)的下端出料端设置有垃圾打包机构,所述垃圾打包机构用于实施对垃圾的打包。

5.根据权利要求1所述的智能垃圾站,其特征在于:所述交换导料机构包括设置在垃圾接收装置(10)的接收管(11)出口下方的交换管(29),所述交换管(29)上设置有两个入口,所述交换管(29)两个入口设置有拨料辊(291),所述拨料辊(291)辊芯水平且辊身上设置有拨料板(292),所述拨料板(292)的一端面沿着拨料辊(291)辊长方向布置,驱动单元驱动拨料辊(291)转动。

6.根据权利要求5所述的智能垃圾站,其特征在于:所述拨料辊(291)的两端转动式设置在交换管(29)的管壁上,所述拨料辊(291)伸出交换管(29)管壁的一端与第一转动杆(296)连接,所述拨料辊(291)的另一端与第二转动杆(297)连接;

所述第一转动杆(296)与第一连动机构连接,所述第一连动机构与第一耙料板(298)连接,所述第一耙料板(298)横置在交换管(29)的一个管口内,第一连动机构驱动第一耙料板(298)位于交换管(29)的管腔内往复移动,所述拨料辊(291)与第一转动杆(296)之间设置有第一单向锁止机构,所述拨料辊(291)正转时,所述第一单向锁止机构使得拨料辊(291)与第一转动杆(296)锁止且同步转动,所述拨料辊(291)反转时,所述第一单向锁止机构使得拨料辊(291)与第一转动杆(296)解锁且相对转动;

所述第二转动杆(297)与第二连动机构连接,所述第二连动机构与第二耙料板(299)连接,所述第二耙料板(299)横置在交换管(29)的另一个管口内,第二连动机构驱动第二耙料板(299)位于交换管(29)的管腔内往复移动,所述拨料辊(291)与第二转动杆(297)之间设置有第二单向锁止机构,所述拨料辊(291)反转时,所述第二单向锁止机构使得拨料辊(291)与第二转动杆(297)锁止且同步转动,所述拨料辊(291)正转时,所述第二单向锁止机构使得拨料辊(291)与第二转动杆(297)解锁且相对转动。
