1.一种Uio‑66/In2S3复合催化剂在光解水反应中的应用，其特征在于，配制100 mL水溶液，称量40 mg Uio‑66/In2S3复合催化剂并放入其中，超声半小时使催化剂均匀地分散于溶液中，首先，在黑暗条件下向反应体系中通入Ar半小时，以排除体系中的空气，然后，在氙灯照射下，每隔1 h，用气相色谱检测还原产物；

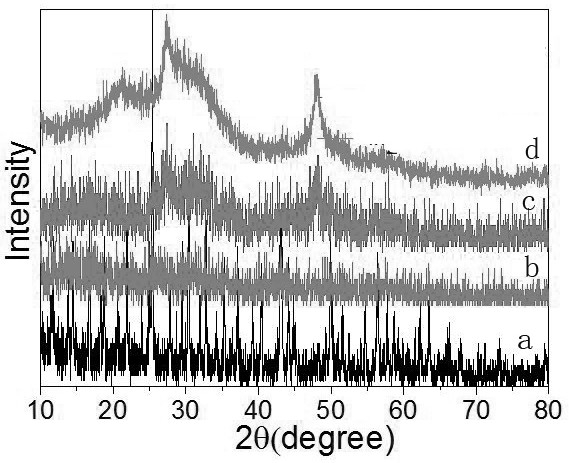

所述Uio‑66/In2S3复合催化剂的制备方法如下：利用Uio‑66作为载体，采用溶剂热的方法在Uio‑66表面上直接生长In2S3，具体包括以下步骤：将Uio‑66超声分散于体积比为3:1‑

1:1的DMF和乙二醇组成的混合溶液中，然后加入InCl3和硫代乙酰胺TAA，搅拌均匀后转移至反应釜中进行水热反应，水热反应结束后等反应釜自然降温至室温，离心洗涤所得的沉淀，干燥后得到基于金属有机框架原位生长金属硫化物Uio‑66/In2S3复合催化剂；

其中，所述水热反应的温度为150℃，水热反应的时间为12‑48 h；

所述Uio‑66与InCl3的物质的量之比为1:2‑1:8，所述InCl3与TAA的物质的量之比为1:

2；

所述Uio‑66的制备方法如下：将84 mg ZrCl4和59 mg对苯二甲酸溶于40 mL DMF溶液中，滴加3.8 mL‑4.8 mL冰醋酸，搅拌60 min，然后将溶液转移至锥形瓶中并置于120 ℃烘箱中反应6‑12 h。
