1.一种铬铁修饰UiO‑66基二氧化碳光催化还原催化剂，其特征在于，所述催化剂按重量份数包括以下组分制成：三氯化铬粉末0.4 1.8份、氯化亚铁粉末1.5 10份、UiO‑66粉末~ ~

100份；所述铬铁修饰UiO‑66基二氧化碳光催化还原催化剂的制备方法如下：

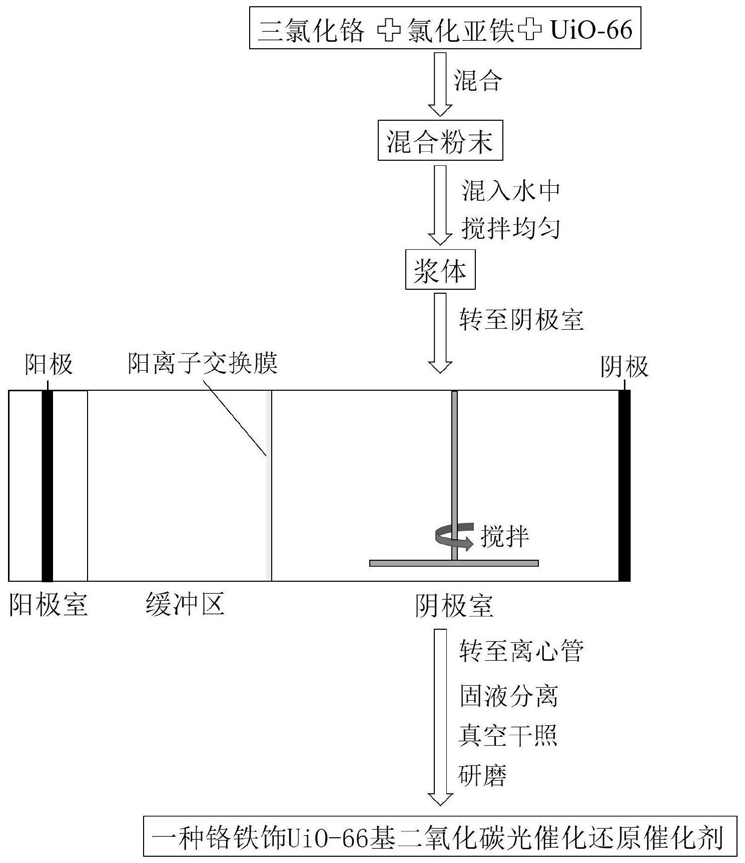

1）按照质量份数称取三氯化铬粉末、氯化亚铁粉末、UiO‑66粉末，混合，得混合粉末；

2）将混合粉末混入水中，密封条件下搅拌均匀，转至直流电解槽阴极电极室，电解槽通直流电，通电过程中，每隔2 5分钟对阴极电极室内的浆体进行搅拌；通电结束后，将阴极电~

极室内的浆体转至离心管，固液分离，真空干燥，研磨，最后得到铬铁修饰UiO‑66基二氧化碳光催化还原催化剂。

2.根据权利要求1所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂，其特征在于，所述催化剂按重量份数包括以下组分制成：三氯化铬粉末0.5 1.5份、氯化亚铁粉末3 7份、~ ~

UiO‑66粉末100份。

3.根据权利要求1所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂，其特征在于，所述步骤2）的混合粉末与水的质量体积比为1:0.8 1.6g/mL。

~

4.根据权利要求1所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂，其特征在于，所述步骤2）的直流电的电压梯度设置为1 2V/cm，通电10 30分钟。

~ ~

5.权利要求1 4任一项所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂的制备方~

法，其特征在于，包括以下步骤：

1）按照质量份数称取三氯化铬粉末、氯化亚铁粉末、UiO‑66粉末，混合，得混合粉末；

2）按照将混合粉末混入水中，密封条件下搅拌均匀，转至直流电解槽阴极电极室，电解槽通直流电，通电过程中，每隔2 5分钟对阴极电极室内的浆体进行搅拌；通电结束后，将阴~

极电极室内的浆体转至离心管，固液分离，真空干燥，研磨，最后得到铬铁饰UiO‑66基二氧化碳光催化还原催化剂。

6.根据权利要求5所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂的制备方法，其特征在于，所述步骤2）的混合粉末与水的质量体积比为1:0.8 1.6g/mL。

~

7.根据权利要求5所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂的制备方法，其特征在于，所述直流电的电压梯度设置为1 2V/cm，通电10 30分钟。

~ ~

8.权利要求1 4任一项所述的铬铁修饰UiO‑66基二氧化碳光催化还原催化剂在光催化~

还原二氧化碳中的应用。
