1.一种聚多巴胺纳米片的制备方法，其特征在于：步骤如下：(1)将盐酸多巴胺加入到三蒸水中，搅拌、在一定的温度条件下反应一定时间；

(2)第一次离心去除大尺寸聚多巴胺；

(3)第二次离心去除水溶液；

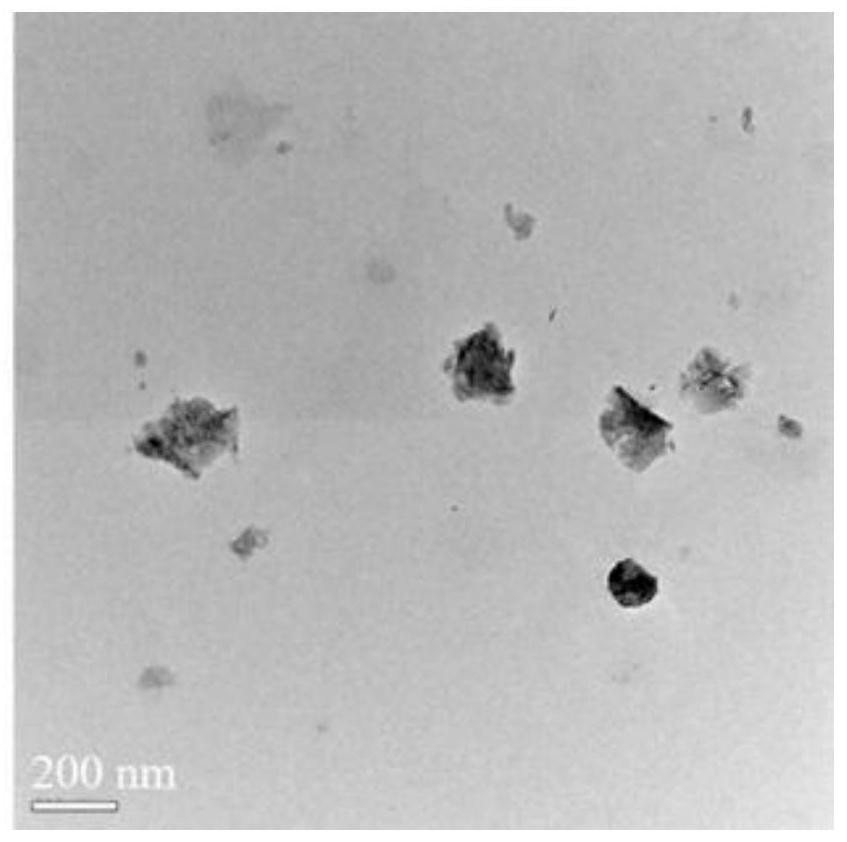

(4)冷冻干燥，得到聚多巴胺纳米片。

2.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：盐酸多巴胺与三蒸水的质量比为1：450。

3.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：三蒸水的pH值为

6.4～6.6。

4.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：所述的温度为50℃。

5.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：所述的反应时间为

24h。

6.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：第一次离心的转速为9000～10010rpm，离心时间为25～35min。

7.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：第二次离心的转速为3900～4100rpm，离心时间为5～15min。

8.根据权利要求1所述的聚多巴胺纳米片的制备方法，其特征在于：冷冻干燥的温度为－50～－54℃，干燥时间为1～2天。

9.一种权利要求1～8任一权利要求所述的聚多巴胺纳米片的制备方法得到的聚多巴胺纳米片在DPPH·+清除或ABTS·+清除上的应用。
