专利号: 2019110208244
申请人: 南阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

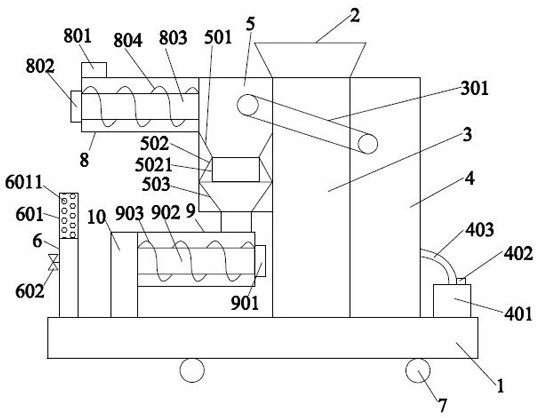

1.一种农产品加工回收利用装置,其特征在于:包括发酵箱(1)、通气管和进料机构,所述通气管设置在发酵箱(1)的上方且该通气管与发酵箱(1)相连通,所述进料机构设置在发酵箱(1)的上方,所述进料机构包括进料斗(2)、送料箱(8)、分离箱、混料箱(5)及搅拌箱(9);所述分离箱内在竖直方向上设置有隔板(302),该隔板(302)将分离箱分成储料箱(3)和储液箱(4),所述进料斗(2)设置在储料箱(3)的上方且进料斗(2)与储料箱(3)相连通,所述混料箱(5)设置在储料箱(3)远离储液箱(4)的一侧,储料箱(3)中设置有传送带(301),该传送带(301)倾斜设置在储料箱(3)内,所述传送带(301)的最低端穿过隔板(302)后设置在储液箱(4)内,传送带(301)的最高端穿过储料箱(3)远离储液箱(4)的一侧后设置在混料箱(5)内;

送料箱(8)设置在混料箱(5)远离所述分离箱的一侧且送料箱(8)与混料箱(5)相连通,该送料箱(8)上方设置有与送料箱(8)相连通的送料斗(801),送料箱(8)的一侧设置有电机Ⅰ(802),送料箱(8)内设置有送料机构,该送料机构包括送料杆(803)及螺旋叶Ⅰ(804),所述送料杆(803)的一端与电机Ⅰ(802)的输出端相连,所述螺旋叶Ⅰ(804)沿送料杆(803)的长度方向设置在送料杆(803)的外部;

混料箱(5)内从上到下依次设置有引流管Ⅰ(501)、加热仓(502)及引流管Ⅱ(503),所述引流管Ⅰ(501)设置在传送带(301)最高端的下方,加热仓(502)的顶部与引流管Ⅰ(501)相连通,加热仓(502)的底部与引流管Ⅱ(503)相连通;

搅拌箱(9)设置在混料箱(5)的下方且搅拌箱(9)与引流管Ⅱ(503)相连通,搅拌箱(9)的一侧设置有电机Ⅱ(901),搅拌箱(9)内设置有混料机构,该混料机构包括搅拌杆及螺旋叶Ⅱ(903),所述搅拌杆(902)的一端与电机Ⅱ(901)的输出端相连,所述螺旋叶Ⅱ(903)沿搅拌杆的长度方向设置在搅拌杆的外部;搅拌箱(9)通过输送管(10)与发酵箱(1)相连通。

2.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述通气管包括通气管Ⅰ(601)和通气管Ⅱ(6),所述通气管Ⅰ(601)设置在通气管Ⅱ(6)的上方,所述通气管Ⅰ(601)上均匀的开设有通气孔(6011),所述通气管Ⅱ(6)的顶端与通气管Ⅰ(601)相连通,所述通气管Ⅱ(6)的底端与发酵箱(1)相连通。

3.根据权利要求2所述的一种农产品加工回收利用装置,其特征在于:所述通气管Ⅱ(6)上设置有控制阀(602)。

4.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述引流管Ⅰ(501)上端口的直径大于引流管Ⅰ(501)下端口的直径。

5.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述引流管Ⅱ(503)上端口的直径大于引流管Ⅱ(503)下端口的直径。

6.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述加热仓(502)内在竖直方向上设置有加热筒(5021),加热筒(5021)的顶部与引流管Ⅰ(501)的底部相连通,加热筒(5021)的底部与引流管Ⅱ(503)相连通,加热仓(502)的内壁与加热筒(5021)的外壁间围成一个密闭的空间,加热筒(5021)上均匀的设置有通孔(5022)。

7.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述发酵箱(1)的上方设置有集液箱(401),该集液箱(401)通过连接管(403)与储液箱(4)相连通。

8.根据权利要求7所述的一种农产品加工回收利用装置,其特征在于:所述连接管(403)上设置有液压泵(402)。

9.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述螺旋叶Ⅰ(804)和螺旋叶Ⅱ(903)上均设置有粉碎刀。

10.根据权利要求1所述的一种农产品加工回收利用装置,其特征在于:所述发酵箱(1)的底部设置有万向轮(7)。
