专利号: 2019109966138
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

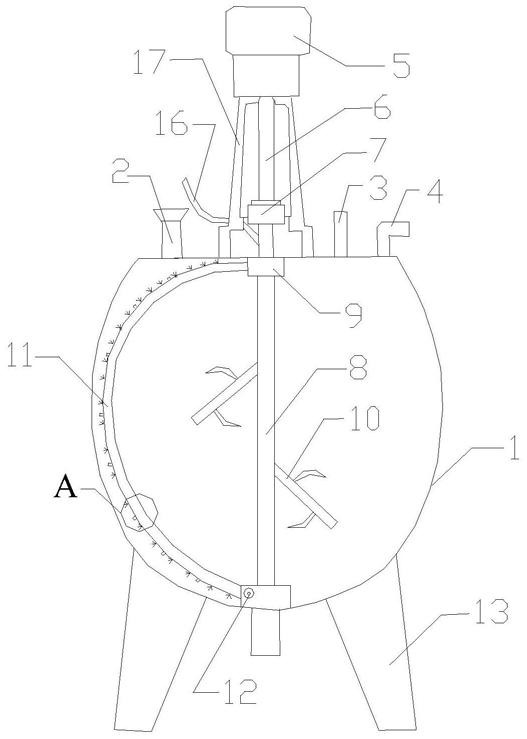

1.一种具有内壁清洁功能的发酵罐,其特征在于,包括罐体,所述罐体的罐盖上方设置有支架,所述支架架设有转动电机;所述罐体内设置有搅拌轴,所述搅拌轴的顶部贯穿所述罐盖并与所述转动电机的输出轴相连接;所述搅拌轴上设置有能够形变的清洁片,所述清洁片的底部铰接于所述搅拌轴的底部,顶部铰接于固定件上,所述固定件能够固定于所述搅拌轴的上,并且所述固定件能够沿着所述输出轴的轴向移动;所述清洁片的外侧面上设置有多个毛刺;

使用时,调节固定件的高度以使得清洁片产生形变,当毛刺能够接触发酵罐的内壁时固定固定件的位置;

所述清洁片一侧设置有连接板,所述连接板上设置有搅拌板,所述搅拌板的两侧均铰接有活动刮板,所述活动刮板侧面与所述搅拌板侧面之间通过弹簧连接,清洁片转动可带动连接板转动,所述连接板侧面上开设有轨道,所述轨道内一侧设置有固定齿条,所述轨道内另一侧设置有活动齿条,所述活动齿条的端部连接有电动伸缩推杆,所述活动齿条与所述固定齿条之间啮合连接有齿轮,所述齿轮中间连接有与其共轴设置的连接杆,所述连接杆的端部链接所述搅拌板,电动伸缩推杆伸缩可带动活动齿条上下移动,活动齿条带动齿轮的转动及其上下移动,进而带动搅拌板的转动和上下移动。

2.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述搅拌轴的外部设置有外螺纹,所述固定件为螺纹件,所述固定件套设于所述搅拌轴上。

3.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述搅拌轴沿着轴向设置有多个固定孔,所述固定件为套环且所述套环上设置有通孔,所述通孔内设置有插销并延伸固定至所述固定孔内。

4.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述搅拌轴的底部设置有基座以铰接所述清洁片。

5.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述搅拌轴的顶部、输出轴均设置有外螺纹,所述搅拌轴的顶部、输出轴之间通过环状连接件相连接,且所述环状连接件内敷设有内螺纹。

6.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述清洁片、搅拌轴均为空心结构,并且所述搅拌轴的延伸出所述罐盖的端部连接有清洁剂连通管,所述清洁片的外侧面设置有喷液口。

7.根据权利要求6所述的具有内壁清洁功能的发酵罐,其特征在于,所述清洁剂连通管上设置有止逆阀。

8.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述罐盖上设置有进料口、进水口和排气口。

9.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述罐体的底部设置有支脚。

10.根据权利要求1所述的具有内壁清洁功能的发酵罐,其特征在于,所述清洁片为不锈钢片。
