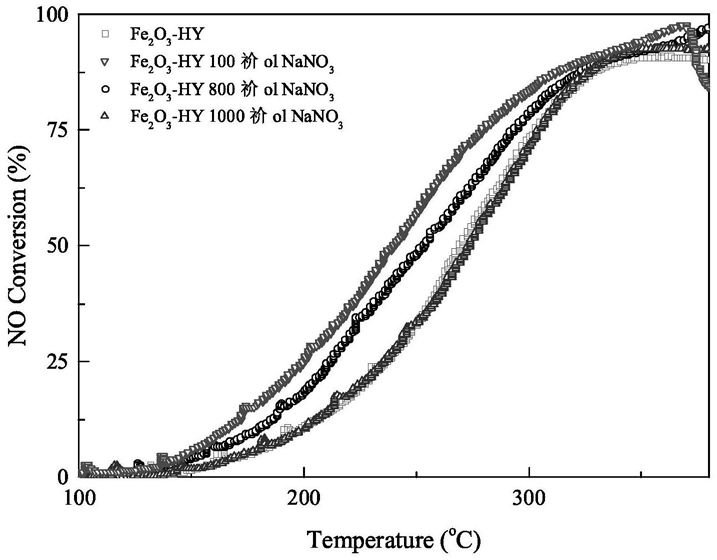

1.一种抗碱金属脱硝催化剂的制备方法，其特征在于：包括如下步骤：

（1）将FeSO4·7H2O和FeCl3·6H2O混合后，加过量氨水调节pH至9.0后过滤，所得固体经去离子水洗涤至中性，干燥后得到固体Fe3O4；FeSO4和FeCl3的摩尔比为0.8‑1.2:1.5‑2.5；

（2）将上述固体Fe3O4研磨成粉状后，与HY沸石分子筛粉末于去离子水中均匀分散混合，充分去除水分；

（3）将步骤（2）所得的物料研磨至细粉末状，煅烧后即得所述抗碱金属脱硝催化剂，该抗碱金属脱硝催化剂中Fe2O3的含量10‑40 wt%，HY沸石分子筛的含量为60‑90 wt%；上述煅烧具体为：以1‑3 ℃/min的速率升温至200‑500 ℃，然后直接自然冷却至室温。

2.如权利要求1所述的制备方法，其特征在于：所述步骤（1）中的干燥的温度为60‑180 ℃，时间为4‑12 h。

3.如权利要求1所述的制备方法，其特征在于：所述步骤（1）中，FeSO4和FeCl3的摩尔比为1:2。

4.如权利要求1所述的制备方法，其特征在于：所述步骤（2）中的充分去除水分的方法是通过旋蒸和干燥。

5.如权利要求4所述的制备方法，其特征在于：所述步骤（2）中的干燥的温度为60‑180 ℃，时间为4‑12 h。

6.如权利要求1所述的制备方法，其特征在于：所述步骤（3）中的煅烧具体为：以2 ℃/min的速率升温至300 ℃，然后直接自然冷却至室温。
