专利号: 2019109798344
申请人: 褚孔雅
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

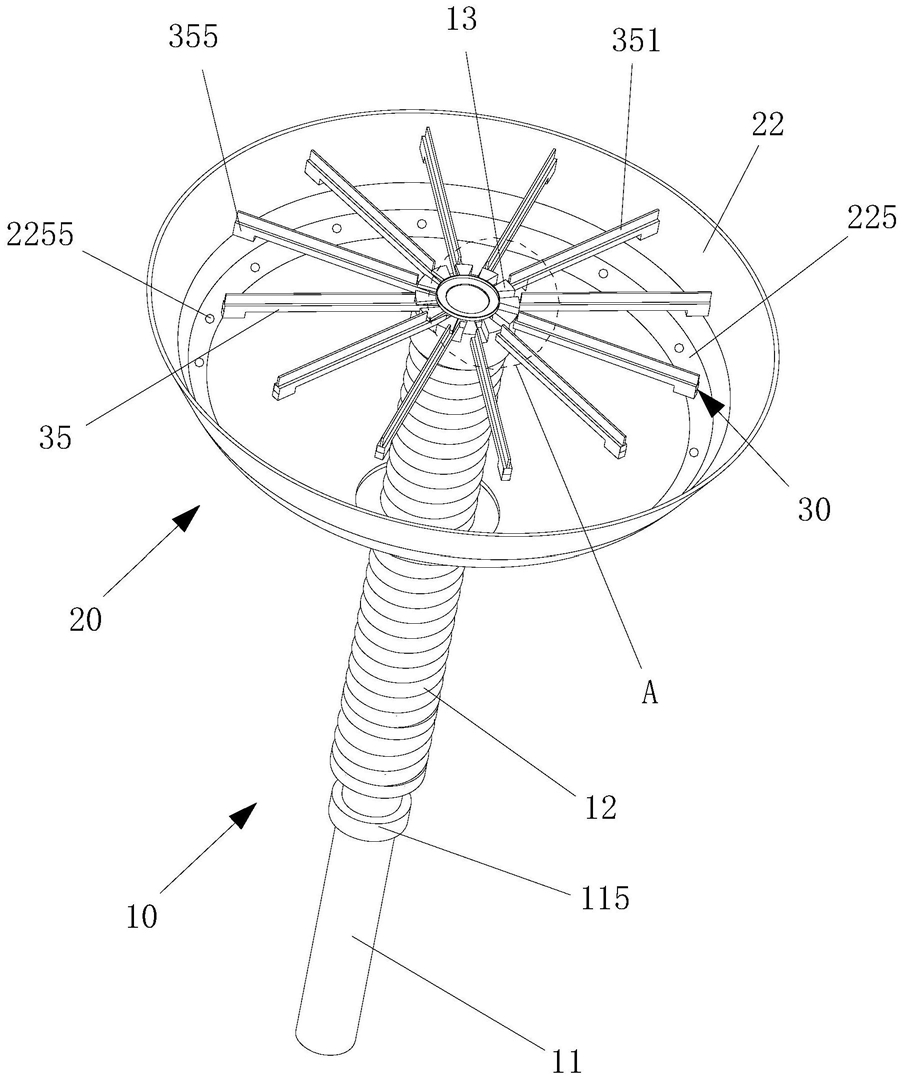

1.一种建筑物天花板用手持式擦洗机构,其特征在于,包括握持组件、罩设组件与擦洗组件,握持组件包括握持杆、弹性件与推持环座,弹性件套设于握持杆上,推持环座连接于弹性件的一端并滑动地套设于握持杆的端部,罩设组件包括环形件与碗形弹性罩,环形件滑动地套设于握持杆上并固定于弹性件的中部,碗形弹性罩连接于环形件上,碗形弹性罩用于罩设擦洗组件,擦洗组件包括多个擦洗条,多个擦洗条转动地设置于握持杆的端部,多个擦洗条沿握持杆的径向向外延伸,擦洗条的一侧设置有擦洗带,推持环座能够在弹性件的作用下移动以推持多个擦洗条收缩聚拢;

碗形弹性罩的外径大于擦洗条的长度的两倍,碗形弹性罩由透明材料制成,握持杆的中部凸设有挡环,挡环与推持环座相互间隔设置,弹性件为弹簧,弹簧远离推持环座的一端连接于挡环上,碗形弹性罩的顶部边缘的高度位置低于擦洗条的擦洗带的高度位置,推持环座的端面开设有多个推持槽,多个推持槽沿推持环座的端面周缘均匀间隔设置,每个推持槽沿推持环座的径向贯通推持环座的侧壁,每个推持槽的一侧凹设有挡持槽,擦洗条穿设于挡持槽内,推持环座的端面设置有形成有弹性变形层,推持环座内侧壁凹设有多个轴向槽,多个轴向槽分别与多个推持槽位置相对应,当推持环座相对握持杆旋转以使多个擦洗条分别进入多个推持槽内时,弹性件能够迫使推持环座相对握持杆沿径向移动,以压持收拢多个擦洗条并挤出多个擦洗条上的水分;

多个擦洗条的端部均形成有硬质清洗块,硬质清洗块朝背离擦洗带的一侧凸伸,多个硬质清洗块用于在多个擦洗条的带动下聚拢以形成硬质摩擦部,多个硬质清洗块用于挡止推持环座以免推持环座弹出多个擦洗条的端部外,弹性件还用于在推动多个擦洗条聚拢时伸展并带动碗形弹性罩移动,使得碗形弹性罩相对推持环座后移,以暴露硬质摩擦部,硬质摩擦部还用于旋转摩擦以移除天花板上的固化污渍或者硬物,多个轴向槽还用于收容并对多个擦洗条进行导向;

碗形弹性罩的中部形成环形的加厚环部,加厚环部内设置有环形通道,加厚环部上开设有多个倾斜喷出孔,多个倾斜喷出孔均与环形通道连通,碗形弹性罩上设置有弹性连接管,弹性连接管的一端连接于碗形弹性罩上,另一端延伸至握持杆上,并连接有清洗液喷出泵,握持杆的周面凹设有收纳槽,收纳槽沿握持杆的轴向延伸,收纳槽的一端延伸至推持环座处,收纳槽的另一端延伸至挡环处,握持杆远离推持环座的一端还设置有凸设筒部,凸设筒部内形成有通槽,凸设筒部的外表面形成有螺纹,通槽的端部延伸至挡环处并与收纳槽连通;

建筑物天花板用手持式擦洗机构还包括拉持组件,拉持组件包括缠绕管、枢转管、旋转气缸、螺纹套管与拉绳,缠绕管凸设于凸设筒部的端部,缠绕管远离凸设筒部的一端周壁上开设有出线孔,出线孔的周缘形成有倒圆角,枢转管转动地连接于缠绕管远离凸设筒部的一端,枢转管的外径与凸设筒部的外径相等,且均大于缠绕管的外径,枢转管的周面上凸设有矩形块,旋转气缸连接于枢转管上,螺纹套管的内侧壁上凹设形成有条形导向槽,条形导向槽沿螺纹套管的轴向延伸,螺纹套管内形成有一段内螺纹,螺纹套管的一端螺合于凸设筒部上,另一端滑动套设于枢转管上,矩形块滑动地卡入螺纹套管的条形导向槽内,拉绳的一端连接于推持环座的端面,并位于弹性件与握持杆之间,拉绳延伸进入收纳槽中,拉绳的另一端从挡环处进入凸设筒部的通槽内并延伸进入缠绕管,拉绳的端部凸伸于出线孔外并设置有止脱导向块,止脱导向块滑动地设置于螺纹套管的条形导向槽内以使止脱导向块能够沿条形导向槽滑动,但不能从螺纹套管上脱落;

在使用时,旋转气缸用于驱动枢转管旋转,矩形块带动螺纹套管旋转,螺纹套管沿凸设筒部向挡环移动,并通过止脱导向块拉动拉绳旋转,以使拉绳逐圈缠绕于缠绕管上,直至螺纹套管的端部抵持于挡环上,止脱导向块抵持于矩形块上,此时,拉伸螺旋缠绕于缠绕管上,并由出线孔朝挡环方向缠绕,此时推持环座已经恢复至握持杆的端部,多个擦洗条在重力作用下翻转至多个推持槽内,并沿径向延伸,朝上抵持天花板,使得推持环座的弹性层与天花板之间形成摩擦力以定位推持环座;朝一个方向旋转握持杆,以带动多个擦洗条相对推持环座旋转,并分别进入多个挡持槽内,从而利用挡止槽限制限制多个擦洗条的翻转;而当需要聚拢多个擦洗条时,反向旋转握持杆,以使得多个擦洗条分别进入多个推持槽内,然后旋转气缸反向旋转,使得螺纹套管反向旋转并移动,以释放拉绳,拉绳在弹性件的回位作用下伸展,推持环座再次前移套设多个擦洗条以固持并挤出水分。
