专利号: 2019109659163
申请人: 沈慧红
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

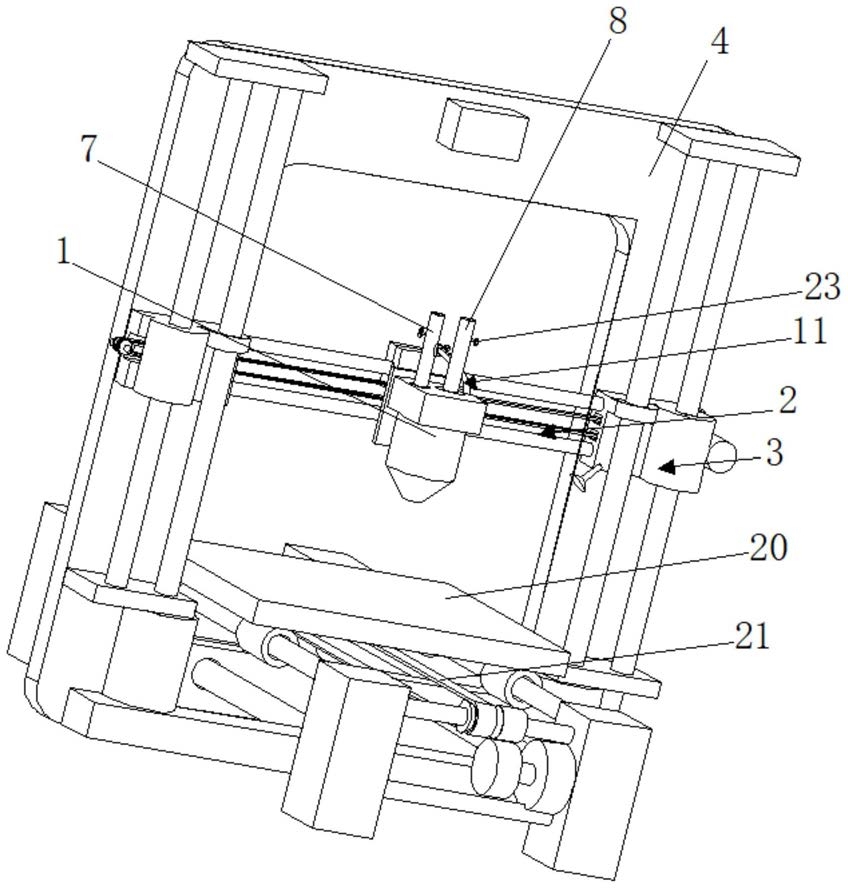

1.一种清理便捷的泥塑打印机,包括喷塑头(1)、水平调节机构(2)、竖直调节机构(3)和固定框(4),所述水平调节机构(2)和竖直调节机构(3)均连接在固定框(4)上,且水平调节机构(2)与喷塑头(1)连接,其特征在于,所述喷塑头(1)内腔通过隔板分隔为混料仓(5)和出料仓(6),所述喷塑头(1)顶部连接有水管(7)和泥管(8),且水管(7)和泥管(8)均向混料仓(5)内延伸,所述混料仓(5)与出料仓(6)之间连接有输料通道(9),所述喷塑头(1)上还设有清洗通道(10),且清洗通道(10)与输料通道(9)连通,所述清洗通道(10)内连接有清洗管件(11),所述清洗管件(11)远离清洗通道(10)的一端连接在水管(7)上。

2.根据权利要求1所述的一种清理便捷的泥塑打印机,其特征在于,所述混料仓(5)和出料仓(6)内分别连接有搅拌混合机构和挤出机构,所述搅拌混合机构包括搅拌电机(12),所述搅拌电机(12)的输出端连接有搅拌杆(13),所述搅拌杆(13)的外壁连接有搅拌叶片(14),所述挤出装置包括液压伸缩杆(15)和挤出板(16),且液压伸缩杆(15)连接在挤出板(16)的中心处。

3.根据权利要求2所述的一种清理便捷的泥塑打印机,其特征在于,所述搅拌叶片(14)包括套管(141)和套杆(142),且套杆(141)插设在套管(142)内,所述套杆(142)的插入端与套管(141)内壁之间连接有调节弹簧(143),所述套管(141)连接在搅拌杆(13)上,所述套杆(142)远离套管(141)的一端连接有弧形板(144),且弧形板(144)与喷塑头(1)内壁相抵。

4.根据权利要求1所述的一种清理便捷的泥塑打印机,其特征在于,所述清洗管件(11)包括连接软管(111),且连接软管(111)与水管(7)连通,所述连接软管(111)远离水管(7)的一端连接有通水直管(112),且通水直管(112)插设在清洗通道(10)内,所述通水直管(112)远离连接软管(111)的一端连接有连接头(113),所述连接头(113)靠近输料通道(9)的一侧连接有均匀分布的喷头(114),所述通水直管(112)的外侧壁靠近连接软管(111)的一侧套有固定套(115),所述固定套(115)与清洗通道(10)远离输料通道(9)的一侧内壁之间连接有电动伸缩杆(116)。

5.根据权利要求4所述的一种清理便捷的泥塑打印机,其特征在于,所述喷头(114)与连接头(113)之间的夹角为45-60度。

6.根据权利要求4所述的一种清理便捷的泥塑打印机,其特征在于,所述连接头(113)的外侧壁连接有清洁板(117),所述连接头(113)与清洁板(117)之间连接有弹簧(118),所述清洁板(117)远离弹簧(118)的一侧连接有均匀分布的金属刷丝。

7.根据权利要求1所述的一种清理便捷的泥塑打印机,其特征在于,所述喷塑头(1)包括喷塑头主体(17)和出料头(18),且喷塑头主体(17)与出料头(18)螺纹连接,所述出料头(18)上设有第三电磁阀(19)。

8.根据权利要求1所述的一种清理便捷的泥塑打印机,其特征在于,所述固定框(4)底部连接有下料板(20),且下料板(20)位于喷塑头(1)下方,所述下料板(20)的底部连接有传动皮带(21),且传动皮带(21)与固定框(4)垂直。

9.根据权利要求1所述的一种清理便捷的泥塑打印机,其特征在于,所述水管(7)、泥管(8)和清洗管件(11)上均设有第一电磁阀(22),所述输料通道(9)内设有第二电磁阀(23)。
