1.一种基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：

(1)将磁小体与碳材料、热塑性树脂粘结剂按质量比为1:1～3:5～7球磨混合均匀，所得混合粉体经3D打印耗材挤出实验机打印成3D打印丝A；

(2)将磁小体与碳材料、热塑性树脂粘结剂按质量比为1:1～3:8～15球磨混合均匀后，所得混合粉体经3D打印耗材挤出实验机打印成3D打印丝B；

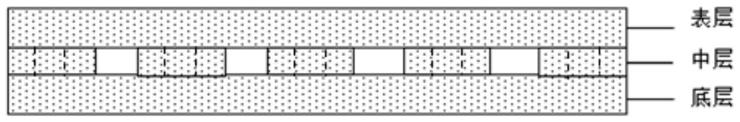

(3)采用熔融沉积成型3D打印技术，先用步骤(1)的3D打印丝A均匀打印底层，然后用步骤(1)的3D打印丝A在底层上打印周期性间隔排列的两端开口且内部中空的筒体作为介质层，最后用步骤(2)的3D打印丝B在介质层上均匀打印表层，得到结构型宽频带吸波材料。

2.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(1)中，将磁小体与碳材料、热塑性树脂粘结剂按质量比为1:2:6～6.5球磨混合均匀，所得混合粉体经经3D打印耗材挤出实验机打印成3D打印丝A。

3.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(2)中，将磁小体与碳材料、热塑性树脂粘结剂按质量比为1:2:10～12球磨混合均匀，所得混合粉体经3D打印耗材挤出实验机打印成3D打印丝B。

4.根据权利要求1～3任意一项所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：所述的碳材料为碳纤维或石墨烯。

5.根据权利要求1～3任意一项所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：所述的热塑性树脂粘结剂为聚苯乙烯、聚氨酯、聚苯胺、聚丙烯酸、聚酰胺中任意一种或多种的混合物。

6.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(3)中，所述底层的厚度为1～2mm。

7.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(3)中，所述筒体的径向截面为长2～10mm的矩形或直径2～10mm的圆形，且筒体的高为0.5～1.5mm、壁厚为1～3mm。

8.根据权利要求1或7所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(3)中，所述筒体之间的间隔为3～5mm。

9.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(3)中，所述表层的厚度为0.8～1.5mm。

10.根据权利要求1所述的基于3D打印技术的结构型宽频带吸波材料的制备方法，其特征在于：步骤(3)中，所述熔融沉积成型3D打印的打印温度为150～250℃，打印精度0.05～

0.25mm，喷头的最小层厚0.02～0.08mm，打印速度为1～8mm/s，填充率为100％。
