专利号: 2019109481067
申请人: 安徽诺乐知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

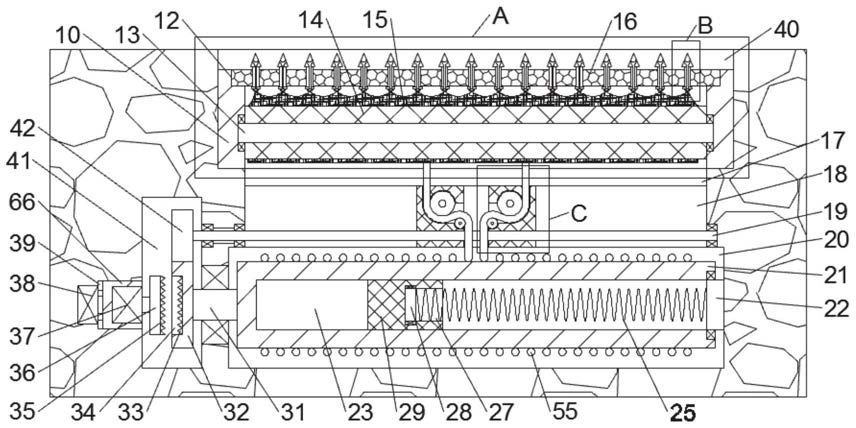

1.安全防爆破胎器,包括钉刺腔,其特征在于:所述钉刺腔内设有网钉装置,该装置包括左右对称的钉网模块,所述钉网模块之间设置有一个卷网筒,所述卷网筒上卷缠着捕捉网,所述捕捉网上方设有安刺板,所述安刺板内设有一系列的破胎钉,每个破胎钉底部的连网环与所述捕捉网相连,所述钉刺腔后侧设有触发装置,该装置包括钉刺腔后侧连通所设的杠杆腔,所述杠杆腔后侧连通设有开口向上的触发腔,所述触发腔内设置有触发块,所述触发块与所述钉网模块之间铰接设置有杠杆,所述杠杆中间转动设置一个杠杆轴,所述钉刺腔下方设置有卷绳装置,该装置包括左右对称的分绳模块,所述分绳模块内设有开口向上的分绳模块,所述分绳模块下方连通设有顶轮腔和开口向内的入绳口,所述入绳口底部端面连通设有底轮腔,所述顶轮腔内转动设置顶轮,所述底轮腔内转动设置底轮,期间滑动配合安装拉绳,所述分绳模块下侧设有左右贯通的分绳通孔,所述分绳通孔内螺纹设置分绳螺纹轴,所述分绳腔左侧设有齿轮腔,所述分绳螺纹轴左侧端面设置分绳轮,所述分绳轮下方啮合设置卷绳轮,所述卷绳轮内设置有卷绳轮接齿,所述分绳腔下方连通设有卷绳腔,所述卷绳腔内转动设置卷绳筒,所述卷绳筒与所述卷绳轮通过卷绳轴连接,所述卷绳筒内设有阻卷腔,所述阻卷腔内螺纹设置阻卷模块,所述阻卷模块通过阻卷连簧与右侧的顶轴块固定连接,回卷装置包括所述齿轮腔右侧连通所设的回收启动腔,所述回收启动腔左侧设置有回收收放气缸,所述回收收放气缸向右的推杆设置有回收收放模块,所述回收收放模块内设置有回收动力电机,所述回收动力电机向右的输出轴上固定安装回收接入轮,所述回收接入轮右侧固定安装回收接入齿。

2.根据权利要求1所述的安全防爆破胎器,其特征在于:所述网钉装置包括钉刺腔,所述钉刺腔内滑动配合安装左右对称的钉网模块,左右所述钉网模块之间转动配合安装卷网轴,所述卷网轴外侧固定安装卷网筒,所述卷网筒上缠绕配合设置捕捉网,左右所述钉网模块相对的一侧设有开口相对且贯穿所述钉网模块顶部端面的置顶板腔,所述置顶板腔内滑动配合安装安刺板,所述安刺板内固定安装一系列的破胎钉体,所述破胎钉体顶部固定安装破胎钉头,所述破胎钉体底部固定安装破胎钉头尾,所述破胎钉头内设有贯穿破胎钉头左右端面的放气腔,所述放气腔向下延伸贯穿至所述破胎钉头尾底部端面,所述破胎钉头尾底部固定安装连网环,所述连网环与所述捕捉网固定连接,所述钉刺腔后侧连通设有杠杆腔,所述杠杆腔后侧连通设有触发腔,所述触发腔内滑动配合安装触发块,所述触发块底部端面与所述触发腔底壁固定安装回位腔,所述杠杆腔左右端面之间转动配合安装杠杆轴,所述杠杆轴上固定安装杠杆,所述杠杆后侧端头与所述触发块前侧端面铰接配合,所述杠杆前侧端头与所述钉网模块后侧端面铰接配合。

3.根据权利要求1所述的安全防爆破胎器,其特征在于:所述卷绳装置包括所述钉刺腔底部连通所设的通绳口,所述通绳口底部连通设有分绳腔,所述分绳腔前后内壁之间滑动配合安装分绳模块,所述分绳模块顶部端面设有开口向上的出绳口,所述出绳口下方连通设有顶轮腔,左右所述顶轮腔内侧连通设有贯穿所述顶轮腔内侧端面的入绳口,所述入绳口底部端面连通设有底轮腔,所述顶轮腔前后端面之间转动配合安装顶轮轴,所述顶轮轴外侧固定安装顶轮,所述底轮腔前后端面之间转动配合安装底轮轴,所述底轮轴外侧固定安装底轮,所述分绳模块左右端面之间设有贯穿所述分绳模块左右端面的分绳通孔,所述分绳通孔内螺纹配合安装分绳螺纹轴,所述分绳螺纹轴向右延伸与所述分绳腔右侧内壁转动配合,所述分绳腔左侧设有齿轮腔,所述分绳螺纹轴往左延伸进入齿轮腔,所述分绳螺纹轴左侧端面固定安装分绳轮,所述分绳腔下方连通设有卷绳腔,所述卷绳腔与所述齿轮腔之间的壳体内转动配合安装卷绳轴,所述卷绳轴左侧固定安装卷绳轮,所述卷绳轮左侧端面内设有开口向左侧卷绳轮接口,所述卷绳轮接口右侧端面固定安装卷绳轮接齿,所述卷绳腔右侧端面固定安装顶轴块,所述卷绳轴右侧固定安装卷绳筒,所述卷绳筒内设有贯穿所述卷绳筒右侧端面的阻卷腔,所述阻卷腔与所述顶轴块转动配合,所述卷绳筒外侧缠绕拉绳,所述拉绳与所述捕捉网连接与所述顶轮和所述底轮滑动配合,所述阻卷腔内螺纹配合安装阻卷模块,所述阻卷模块右侧设有开口向右的阻卷弹簧口,所述阻卷弹簧口内转动配合安装阻卷连簧块,所述阻卷连簧块右侧端面与所述顶轴块左侧端面之间固定连接阻卷连簧。

4.根据权利要求1所述的安全防爆破胎器,其特征在于:所述回收装置包括固设在所述齿轮腔左侧且与所述齿轮腔连通的回收启动腔,所述回收启动腔左侧内壁内固定安装回收收放气缸,所述回收收放气缸向右的活塞推杆固定连接回收收放模块,所述回收收放模块右侧端面内固定安装回收动力电机,所述回收动力电机向右的输出轴右侧端面固定安装回收接入轮,所述回收接入轮右侧固定安装回收接入齿。
