1.一种Co2P/NPC电催化剂的制备方法，其特征在于：包括如下步骤：（1）将C14H14N3SO3Na加入到超纯水中，在冰水浴搅拌的环境下加入FeCl3·6H2O，再依次加入C4H5N和(NPCl2)3，避光持续搅拌24‑28h，经过抽滤、洗涤干燥得到前驱体聚吡咯，C14H14N3SO3Na、FeCl3·6H2O、C4H5N和(NPCl2)3的质量比为1‑3：2‑10：0.5‑8：0.05‑0.6；

（2）将步骤（1）制备得到的聚吡咯放于Co(NO3)2·6H2O超纯水溶液中超声，静置5‑24h，离心干燥，将得到的样品置于C4H6N2的超纯水溶液中静置5‑24h后再次离心干燥，聚吡咯、Co(NO3)2·6H2O与C4H6N2的质量比为3‑6：25‑90：8‑25，将得到的样品放于管式炉中央经过700‑

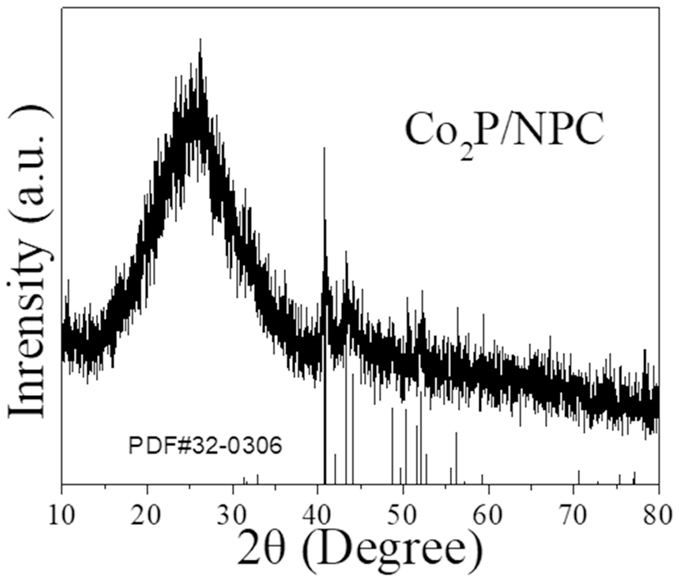

1000℃ 惰性气氛中进行退火1~3h，得到Co2P/NPC电催化剂。

2.根据权利要求1所述的Co2P/NPC电催化剂的制备方法，其特征在于：步骤（2）中退火气o

氛为高纯N2或Ar，管式炉升温速率2~10C/min。
