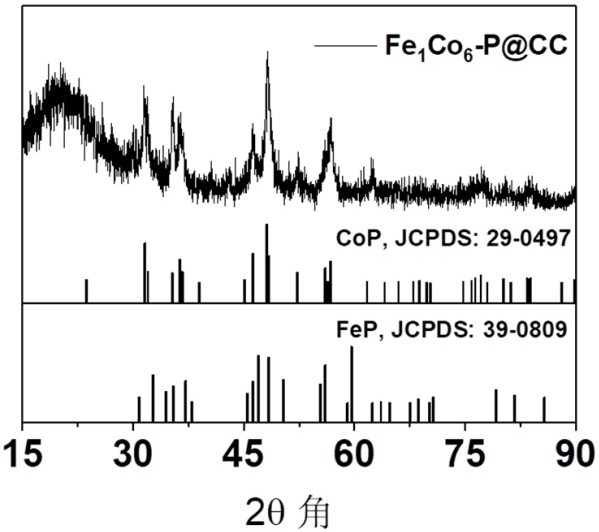

1.一种Fe1Co6‑P@CC电催化剂的制备方法，其特征在于：包含FeP、CoP和碳布的复合材料，所述复合材料为混合的FeP和CoP呈纳米线状均匀排列覆盖在所述碳布上，所述复合材料包括水热反应制取铁钴复合材料前驱体和对所述铁钴复合材料前驱体进行磷化反应；

所述铁钴复合材料前驱体的制取包括将碳布浸泡在含有硝酸铁、硝酸钴、氟化铵、尿素、水和乙醇溶解形成的混合溶剂中进行水热反应，其中金属盐的总量为4.9 mmol，铁与钴的摩尔比为1:6；

所述磷化反应包括称取一定量的NaH2PO2作为磷源，将其放在管式炉上游的瓷舟中，将所述铁钴复合材料前驱体放在下游的另一瓷舟中，在氮气气氛进行磷化反应。

2.根据权利要求1所述的电催化剂的制备方法，其特征在于：所述磷化反应控制5 ℃/min的升温速率将温度升到350 ℃，在350 ℃下磷化2小时。
