专利号: 2019108787893
申请人: 许美凤
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

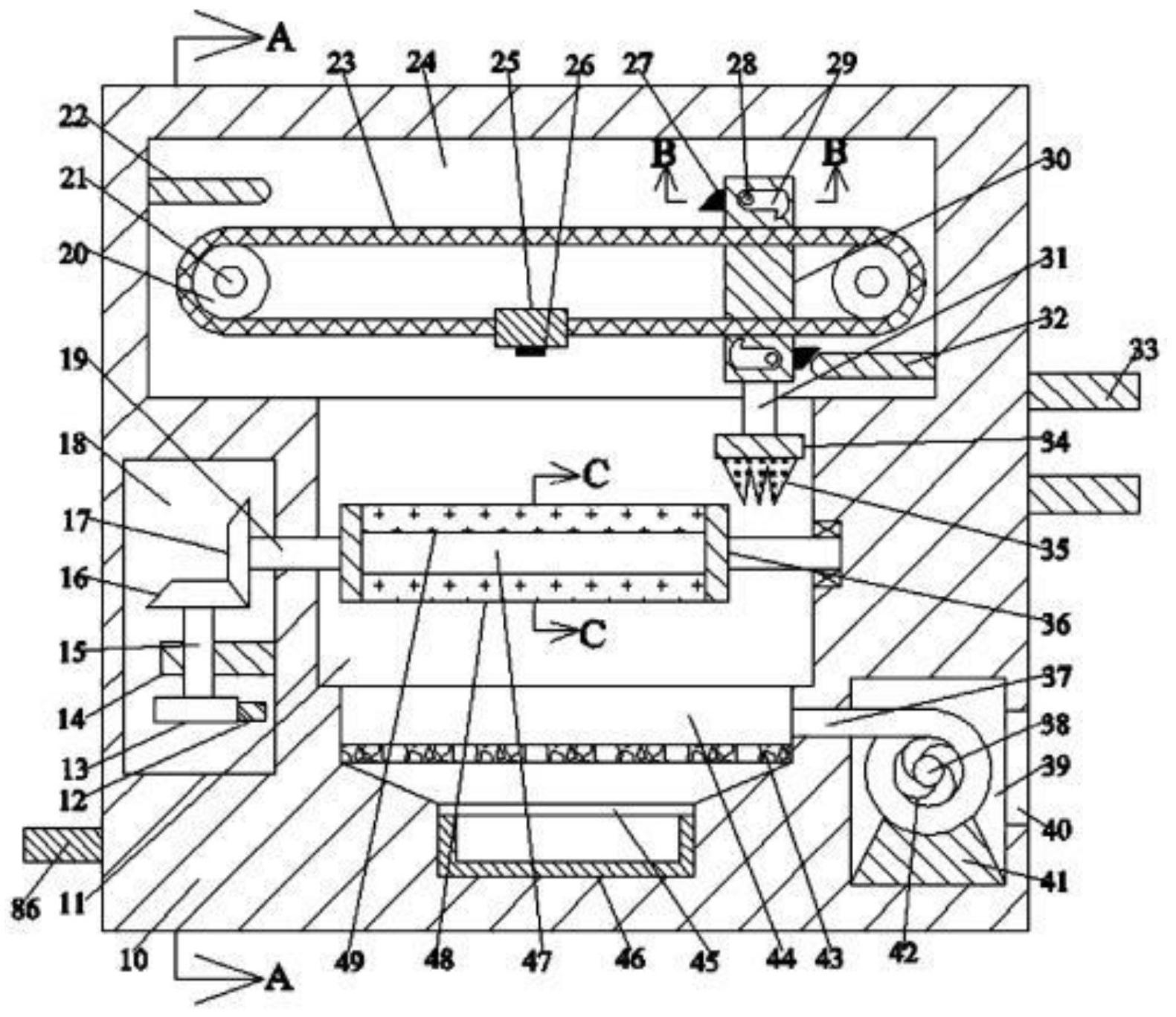

1.一种食物烘烤装置,其特征在于:包括壳体,所述壳体内设有用于烘烤食物且开口向前的烘烤腔,所述烘烤腔内设有用于烘烤食物的夹持机构,所述烘烤腔左端设有齿轮腔,所述齿轮腔内设有用于带动所述夹持机构的翻转机构,所述烘烤腔下端相通设有开口向上且左右延伸的燃烧槽,所述燃烧槽下端固定连接有用于燃烧物燃烧的通气板,所述通气板右端设有促进燃烧物燃烧的鼓风机构,所述通气板下端设有与所述燃烧槽相通且开口向前的的废灰腔,所述废灰腔内滑动配合连接有用于储存废灰的废灰斗,所述烘烤腔上端相通设有开口向下且左右延伸的移动腔,所述移动腔内设有用于涂抹调料的涂抹机构,所述烘烤腔后端设有驱动腔,所述驱动腔后端内壁嵌设有电动机,所述电动机输出轴末端和中部固定连接有主动直齿轮和主动带轮,所述主动直齿轮齿合连接有带动所述涂抹机构和所述翻转机构的控制机构,所述驱动腔下端内壁固定连接有上下延伸的第一固定板,所述第一固定板转动配合连接有左右延伸的第一转动轴,所述第一转动轴转动固定连接有从动带轮,所述从动带轮与所述主动带轮之间动力连接有第一皮带,所述第一转动轴右端固定连接有连接体,所述连接体右端设有带动所述鼓风机构的连接机构;所述夹持机构包括所述烘烤腔与所述齿轮腔之间转动配合连接有左右延伸的第二转动轴,所述第二转动轴左端固定连接有位于所述齿轮腔内的第一锥齿轮,所述第二转动轴右端固定连接有位于所述烘烤腔内上下贯通且左右延伸的烘烤架,所述烘烤架下端固定连接有左右延伸的下夹体,所述烘烤架左端内壁和右端内壁后侧转动配合连接有与所述下夹体后端转动配合连接且左右延伸的第三转动轴,所述第三转动轴转动配合连接有与所述下夹体前端相抵接且左右延伸的上夹体,所述上夹体前端端面铰连接有上下延伸的固定销,所述下夹体前端端面固定连接有用以与所述固定销滑动配合连接的卡槽;所述翻转机构包括所齿轮腔右端内壁固定连接有左右延伸的第二固定板,所述第二固定板转动配合连接有上下延伸的第四转动轴,所述第四转动轴上端固定连接有用以与所述第一锥齿轮齿合连接的第二锥齿轮,所述第四转动轴下端固定连接有第一直齿轮,所述齿轮腔与所述驱动腔之间滑动配合连接有前端用以与所述第一直齿轮齿合连接且前后延伸的齿条,所述驱动腔前端内壁固定连接有前后延伸的第三固定板,所述第三固定板转动配合连接有上下延伸的第五转动轴,所述第五转动轴下端固定连接有转盘,所述下端端面转盘边缘位置铰连接有用以与所述齿条铰连接且前后延伸的连杆,所述第五转动轴上端固定连接有第三锥齿轮;所述涂抹机构包括所述移动腔与所述驱动腔之间转动配合连接有关于所述移动腔中心位置左右对称且前后延伸的第六转动轴,所述第六转动轴后端固定连接有位于所述驱动腔内的第一带轮,所述第六转动轴前端固定连接有位于所述移动腔内的链轮,是链轮之间动力连接有链条,所述链条前端固定连接有固定块,所述固定块下端端面固定连接有抵接块,所述移动腔左端内壁固定连接有位于所述链轮上端且左右延伸的上抵接杆,所述移动腔右端内壁固定连接有位于所述链轮下端且左右延伸的下抵接杆,所述链条后端固定连接有上下延伸的移动板,所述移动板转动配合连接有关于所述链轮上下对称且前后延伸的转动销,所述转动销前端固定连接有用以与所述抵接块滑接的抵接扣,所述转动销后端固定连接有用以与所述上抵接杆和所述下抵接杆抵接的转动抵接杆,所述转动抵接杆与所述移动板之间固定连接有第一弹簧,所述移动板下端端面固定连接有上下延伸的连接杆,所述连接杆小端固定连接有前后延伸的毛刷底板,所述毛刷底板下端端面裹绕有与所述烘烤架相抵接的毛刷;所述连接机构包括所述燃烧槽右端设有鼓风腔,所述鼓风腔与所述驱动腔之间转动配合连接有用以与所述连接体转动配合连接且前后延伸的第十转动轴,所述连接体内设有开口向右的连接槽,所述连接槽上端内壁和下端内壁固定连接有关于所述连接体中心对称且前后延伸的挡块,所述第十转动轴后端设有前后延伸的花键,所述花键滑动配合连接有用以与所述挡块抵合且上下延伸的抵接板,所述抵接板前端端面固定连接有关于所述第十转动轴上下对称且前后延伸的推拉杆,所述推拉杆前端固定连接有与所述第十转动轴滑动配合连接的滑动块,所述滑动块转动配合连接有卡爪,所述卡爪左端固定连接有与所述驱动腔左端内壁滑动配合连接且左右延伸的滑动杆,所述抵接板后端端面与所述连接槽前端内壁之间顶压有第二弹簧;所述控制机构包括所述驱动腔上的内壁固定连接有上下延伸的第四固定板,所述第四固定板下端滑动配合连接有关于所述主动直齿轮上下对称且前后延伸的第七转动轴,所述第七转动轴后端固定连接有用以与所述主动直齿轮齿合连接的第二直齿轮,所述第七转动轴前端固定连接有长直齿轮,所述第二直齿轮与所述第四固定板之间转动配合连接有拨动环,所述上端端面固定连接有上下延伸的固定杆,所述转动配合连接有与所述拨动环固定连接有且与所述驱动腔右端内壁转动配合连接的操作杆,所述驱动腔上端内壁固定连接有位于所述第四固定板右前端且上下延伸的第五固定板,所述第五固定板转动配合连接有前后延伸的第八转动轴,所述第八转动轴后端固定连接有用以与上端所述长直齿轮齿合连接的第三直齿轮,所述第八转动轴前端固定连接有第二带轮,所述第二带轮与所述第一带轮之间动力连接有第二皮带,所述驱动腔右端内壁固定连接有左右延伸的第六固定板,所述第六固定板转动配合连接有前后延伸的第九转动轴,所述第九转动轴后端固定连接有用以与下端所述长直齿轮齿合的连接的第四直齿轮,所述第九转动轴前端固定连接有用以与所述第三锥齿轮齿合连接的第四锥齿轮。

2.根据权利要求1所述的一种食物烘烤装置,其特征在于:其中所述鼓风机构包括所述第十转动轴前端固定连接有位于所述鼓风腔内的鼓风机,鼓风腔下端内壁固定连接有用以与所述鼓风机固定连接的三角固定板,所述鼓风腔右端内壁相通设有通风口,所述鼓风腔与所述燃烧槽之间相通设有与所述鼓风机出口相通且左右延伸的鼓风通道。
