专利号: 2019108737362
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

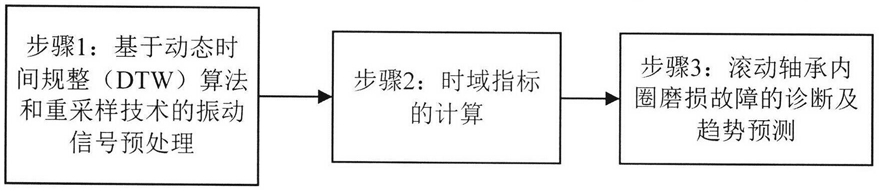

1.一种用于滚动轴承内圈磨损故障诊断及趋势预测的方法,其特征在于,包括以下步骤:

步骤1:基于动态时间规整算法和重采样技术的振动信号预处理;

步骤2:时域指标的计算;

步骤3:滚动轴承内圈磨损故障的诊断及趋势预测;

所述的步骤2中,时域指标的计算,其具体步骤如下:步骤2.1:计算传统时域指标值;

步骤2.2:计算时域新指标;

所述的步骤2.2中,计算时域新指标,其具体为,在计算信号的4个传统时域指标值之后,需要计算时域新指标TALAP和TRCKT,其具体计算方法如下:其中,XRMS表示信号的均方根值,RMS0表示健康信号的均方根值,log表示取对数,Peak为峰值,CF为波峰因数,Ku为峭度值。

2.根据权利要求1所述的一种用于滚动轴承内圈磨损故障诊断及趋势预测的方法,其特征在于,所述的步骤1中,基于动态时间规整算法和重采样技术的振动信号预处理,其具体步骤如下:

步骤1.1:通过动态时间规整算法获得原始残差向量信号;

步骤1.2:使用重采样技术将原始残差向量信号恢复原长,得到残差向量信号。

3.根据权利要求1所述的一种用于滚动轴承内圈磨损故障诊断及趋势预测的方法,其特征在于,所述的步骤3中,滚动轴承内圈磨损故障的诊断及趋势预测,其具体步骤如下:步骤3.1:做出时域新指标的曲线图;

步骤3.2:根据时域新指标曲线图判断滚动轴承内圈磨损故障的程度及其故障趋势。

4.根据权利要求2所述的一种用于滚动轴承内圈磨损故障诊断及趋势预测的方法,其特征在于,所述的步骤1.1中,将参考信号与测试信号同时输入到动态时间规整算法,其具体为,滚动轴承在无故障情况下测得的健康振动信号作为动态时间规整算法的参考信号,滚动轴承在内圈磨损故障情况下测得的故障振动信号作为动态时间规整算法的测试信号,参考信号与测试信号同时输入到动态时间规整算法以获得原始残差向量信号。
