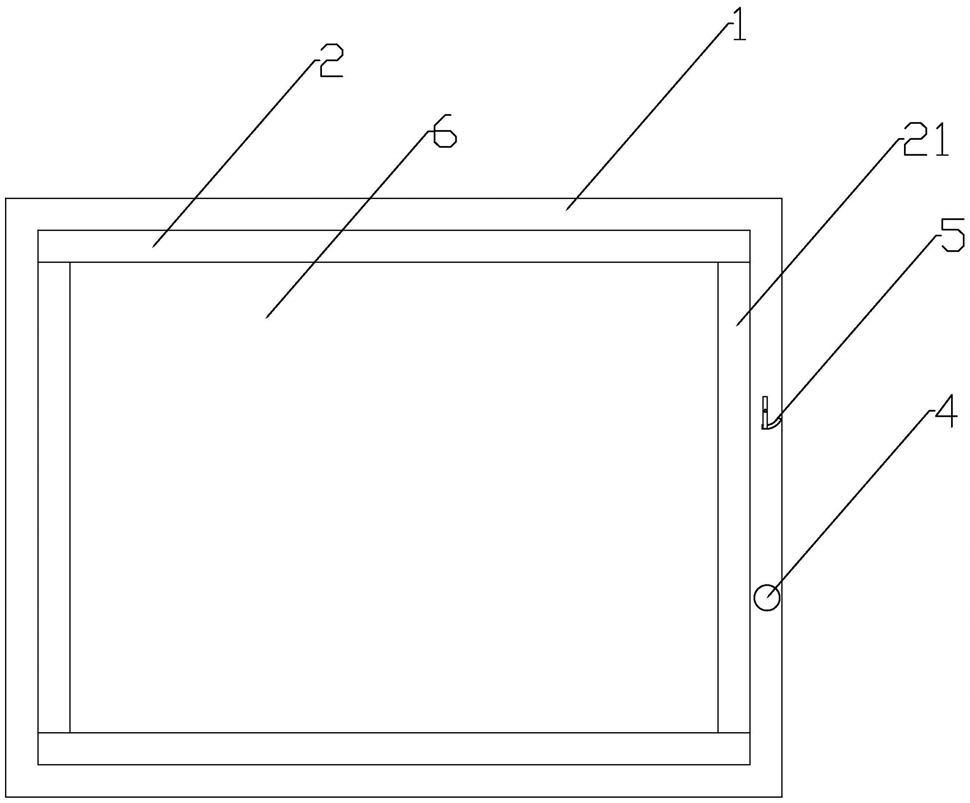

1.一种逃生窗,其特征是,包括外窗框(1)、内窗框(2)和逃生窗体(6),所述逃生窗体(6)周围与内窗框(2)活动式连接,所述内窗框(2)与外窗框(1)连接,所述内窗框(2)包括移动边框(21),所述外窗框(1)内设有用于容纳移动边框的边框容纳槽(11),所述内窗框(2)为四边分体设置,其中下边框为固定边框,与所述外窗框(1)固定连接,上边框、左边框和右边框为所述移动边框(21),所述移动边框(21)与所述外窗框(1)活动式连接,所述逃生窗体(6)的面积小于所述外窗框(1)所围面积;
打开所述移动边框(21)时,所述移动边框(21)整体都可收纳在所述边框容纳槽(11)内;所述移动边框(21)靠近所述逃生窗体(6)的一侧开设有窗体容纳槽(22),所述逃生窗体(6)的上边、左边和右边分别卡入所述窗体容纳槽(22)内,所述逃生窗体(6)和所述窗体容纳槽(22)活动式连接;当所述移动边框(21)收纳于所述边框容纳槽(11)中,所述逃生窗体(6)脱离逃生窗;
所述移动边框(21)和所述外窗框(1)上设有限位组件(3);
所述限位组件(3)包括设置在所述移动边框(21)上限位凹槽(31)和设置在所述外窗框(1)上限位凸起(32),所述移动边框(21)固定时,所述限位凸起(32)位于所述限位凹槽(31)内;
所述移动边框(21)中一直设在所述边框容纳槽(11)内的部分上设有安全槽(23);
所述移动边框(21)上设置有安全组件(4),所述外窗框(1)上设有供安全组件(4)通过的安全孔(12),当所述安全组件(4)位于所述安全孔(12)内时,所述移动边框(21)锁止,当所述安全组件(4)脱出所述安全孔(12)时,所述移动边框(21)解锁;
所述安全组件(4)包括安全按钮(41)、复位弹簧(42)和滑槽(43),所述安全按钮(41)通过所述复位弹簧(42)与所述移动边框(21)连接,所述安全按钮(41)上设有止位件(44),所述止位件(44)与所述滑槽(43)滑动连接,所述滑槽(43)包括解锁段(431)、解锁点(432)和锁止段(433);
所述移动边框(21)上设有移动装置(5);
所述移动装置(5)包括拨杆(51)、第一连杆(52)、第二连杆(53),所述移动边框(21)远离所述逃生窗体(6)的一侧转动连接所述第一连杆(52)一端,所述第一连杆(52)另一端转动连接所述第二连杆(53),所述第二连杆(53)通过设置在所述外窗框(1)上的导槽(13)伸出所述外窗框(1)并转动连接有所述拨杆(51),所述拨杆(51)通过转轴(54)固定在所述外窗框(1)上;
平时所述逃生窗体(6)固定在所述内窗框(2)中,当发生事故,需要使用逃生窗时,按下所述安全按钮(41),所述安全按钮(41)上的所述止位件(44)沿着所述解锁段(431)移动至所述解锁点(432)固定不动,此时所述复位弹簧(42)被压缩,所述安全按钮(41)完全脱出所述安全孔(12)进入所述安全槽(23)中,所述移动边框(21)解锁;将所述拨杆(51)逆时针转动一定角度,通过所述第二连杆(53)、所述第一连杆(52)带动所述移动边框(21)向所述边框容纳槽(11)内移动,所述限位凸起(32)从所述限位凹槽(31)脱出,所述移动边框(21)完全收纳入所述边框容纳槽(11)内;将所有移动边框(21)都收入所述外窗框(1)中;此时所述逃生窗体(6)和所述外窗框(1)之间留出一定间隙,可将所述逃生窗体(6)整个卸下,此时车内人员可通过逃生窗逃离车体;若出现误操作需要重新锁止所述移动边框(21),只需再次按下所述安全按钮(41),所述止位件(44)从所述解锁点(432)脱出,沿着所述锁止段(433)上升,所述安全按钮(41)由于所述复位弹簧(42)的弹力回复至所述安全孔(12)中,所述移动边框(21)锁止。
2.根据权利要求1所述的一种逃生窗,其特征是,所述逃生窗呈矩形。
3.根据权利要求1所述的一种逃生窗,其特征是,所述移动边框(21)的移动方向垂直于该移动边框的所在边。
