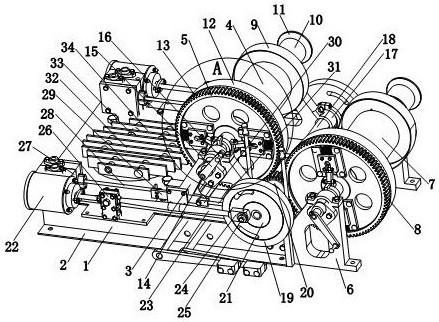

1.印刷树脂版环保版材破碎取样装置,包括底座,底座安装在底板上,底座上设有定位机构,所述定位机构包括定位架与定位座,定位架安装在底座的中部两侧,定位座安装在底座的前端两侧;定位架的顶部之间设有主动滚筒,主动滚筒的前端设有主动破碎齿轮,定位座的顶部设有从动滚筒,从动滚筒的前端设有从动破碎齿轮,从动破碎齿轮与主动破碎齿轮的外周面均设有破碎齿,其特征在于:从动破碎齿轮与主动破碎齿轮之间为破碎腔;
主动滚筒与从动滚筒的前端轴向位置均设有旋转轴,旋转轴安装在所述定位机构的顶部,旋转轴的外端连接有旋转臂,旋转臂的一端与旋转轴的外端连接,旋转臂的另一端连接有手柄;
定位架的下部侧壁位置设有导向筒,导向筒套装有从动轴,从动轴的两端均设有调节轮,从动轴的外周面套装有传动齿轮,传动齿轮安装在从动破碎齿轮与主动破碎齿轮的下部之间,主动破碎齿轮、传动齿轮以及从动破碎齿轮依次啮合;传动齿轮安装在所述破碎腔的下方;
调节轮的轴中心位置设有定位盘,从动轴的端部安装在定位盘的轴中心位置并绕定位盘的轴中心位置实现转动;定位盘与从动轴之间设有平面轴承;底座上设有主液压缸,主液压缸的前部设有主活塞杆,主活塞杆的前端设有移动座,移动座安装在定位盘的外侧部位置,移动座与定位盘之间设有固定杆。
2.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:主动滚筒的内部安装有驱动电机,所述驱动电机的前部设有驱动轴,所述驱动轴的端部与主动破碎齿轮的轴向位置连接;从动滚筒的内部安装有同步电机,同步电机的旋转轴与从动破碎齿轮的轴向位置连接。
3.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:底座上设有副液压缸,副液压缸的前部设有副活塞杆,副活塞杆的前端设有移动块,移动块的前部设有止动柱,止动柱的一端通过连接块与移动块的前部连接,止动柱的另一端安装在调节轮的外侧部位置。
4.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:底座上设有若干呈平行布置的隔板,相邻两个隔板之间为储物腔,隔板之间设有对接管。
5.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:定位架的顶部设有扣座,扣座与定位架的顶部之间设有主导向管,扣座与定位架之间通过固定螺栓固定安装,定位架的正面设有导向座,导向座的顶部设有副导向管,旋转轴的外端穿过主导向管与副导向管。
6.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:底座上设有导向止动机构,导向止动机构包括导向止动座,导向止动座的正面与背面均设有防护板,防护板与导向止动座之间插接有锁杆,导向止动座的顶部设有导向止动槽,主活塞杆穿过导向止动槽,导向止动座的正面插接有止动杆,止动杆的内端锁接在主活塞杆的外侧部位置。
7.根据权利要求6 所述的印刷树脂版环保版材破碎取样装置,其特征在于:导向止动座的顶部一侧设有导向部,导向止动座的顶部另一侧设有导向帽,导向部与导向帽均套装在主活塞杆的外周面。
8.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:主动滚筒与从动滚筒的后端均设有限位机构,所述限位机构包括旋管,旋管的一端设有旋转环,旋管的另一端设有限位轮,限位轮安装在所述定位机构的顶部对内朝向面位置,旋转环安装在所述定位机构的顶部对外朝向面位置。
9.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:主动破碎齿轮与从动破碎齿轮的背面均设有旋转盘。
10.根据权利要求1 所述的印刷树脂版环保版材破碎取样装置,其特征在于:旋转轴的内端套装有旋转筒,旋转筒的外周面设有侧座,侧座外接有连接臂,连接臂的一端与侧座通过固定销固定连接,连接臂的另一端与主动破碎齿轮的内周面连接。
