专利号: 2019107917033
申请人: 江苏信众知识产权运营管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

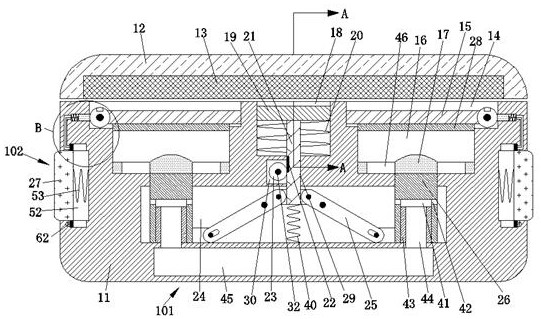

1.一种便于放取的隐形眼镜盒,包括主体,所述主体上侧设有翻盖,所述翻盖下端面内固定设有镜子,所述主体内设有存取装置,所述存取装置左右两侧设有解锁装置,所述主体与所述翻盖前端部分设有锁合装置,所述翻盖后端转动连接于所述主体后端,所述存取装置包括左右对称设于所述主体内且开口向上的翻盖腔,所述翻盖腔内可翻转的设有翻板,所述翻盖腔下侧连通设有浸泡腔,所述翻板下端固定设有延伸到所述浸泡腔内的密封块,所述浸泡腔内可滑动的设有升降板,所述主体中间设有按压腔,所述按压腔内可滑动的设有按压板,所述按压板下端与所述按压腔下壁之间固定连接有顶压弹簧,所述按压板下侧相抵的设有滑杆,所述滑杆左端面内固定设有齿条,所述齿条左侧设有与其啮合的齿轮,所述齿轮动力连接于所述翻板,所述按压腔下侧设有杠杆腔,所诉按压板下端延伸到所述杠杆腔内且其左右两端铰链连接有杠杆,所述升降板下端固定连接有延伸到所述杠杆腔内的升降杆,所述杠杆一端铰链连接于所述升降杆,所述解锁装置包括对称设于所述存取装置左右两侧的按钮;按下所述按钮可对所述存取装置和所述锁合装置进行解锁,按下所述按压板可打开所述翻板并使得所述升降板上升。

2.根据权利要求1所述的一种便于放取的隐形眼镜盒,其特征在于:所述存取装置包括连通设于所述按压腔和所述杠杆腔之间的滑杆腔,所述滑杆可滑动的设于所述滑杆腔内,所述滑杆腔左侧连通设有齿轮腔,所述齿轮可转动的设于所述齿轮腔内,所述齿轮腔后侧设有带轮腔,所述齿轮后端固定连接有转轴,所述转轴后端延伸到所述带轮腔内并固定连接有主动带轮,所述主动带轮左侧可转动的设有从动带轮,所述主动带轮与所述从动带轮外圆面为齿状且相互啮合,所述带轮腔内的左右两侧可转动的设有传动带轮,所述主动带轮与右侧的所述传动带轮绕设有第一皮带,,所述从动带轮与左侧的所述传动带轮绕设有第二皮带,所述传动带轮前端固定连接有传动轴,所述传动轴前端固定连接于所述翻板远离中心的一端,所述翻板轴心的上侧设有卡槽,所述滑杆下端与所述杠杆腔下壁之间固连有复位弹簧,所述升降杆内设有开口向下的伸缩腔,所述伸缩腔内的左右两侧上端连通设有开口,所述杠杆腔下壁固定设有延伸到所述伸缩腔内的导管,所述导管内上下贯穿设有通道,所述杠杆腔下侧设有连通于所述通道的储液腔,所述升降板内环形阵列且上下贯穿设有流通口;按压所述按压板打开所述翻板和上升所述升降板进行眼镜的放取,继续按压所述按压板可将护理液排到所述储液腔内。

3.根据权利要求1所述的一种便于放取的隐形眼镜盒,其特征在于:所述锁合装置包括设于所述主体上端面前端的锁合腔,所述翻盖下端面前端固定设有延伸到所述锁合腔内的锁块,所述锁块内设有开口向后的锁口,所述锁合腔内可翻转的设有上端延伸到所述锁口内的锁勾,所述锁勾后端与所述锁合腔后壁之间固定连接有翻转弹簧;通过所述锁勾将所述锁块勾住进行锁定。

4.根据权利要求1所述的一种便于放取的隐形眼镜盒,其特征在于:所述解锁装置包括对称设于所述主体左右两端面内且开口相反的解锁腔,所述按钮滑动设于所述解锁腔内,所述按钮靠近中心一端与所述解锁腔内壁之间固定连接有压缩弹簧,所述解锁腔上下两侧对称且连通设有导滑腔,所述按钮上下两端固定设有延伸到所述导滑腔内的导滑块,所述导滑块远离中心一端固定连有第一拉线,所述翻盖腔远离中心一侧连通设有卡块腔,所述卡块腔内滑设有与所述翻板相抵的卡块,所述卡块与所述卡块腔之间固定连接有顶力弹簧,所述第一拉线固定连接于所述卡块,下侧的所述导滑块远离中心一端固定连接有第二拉线,所述第二拉线固定连接于所述锁勾后端;按压所述按钮可对所述锁勾和所述卡块解锁。
