专利号: 2018116483467
申请人: 杭州云物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

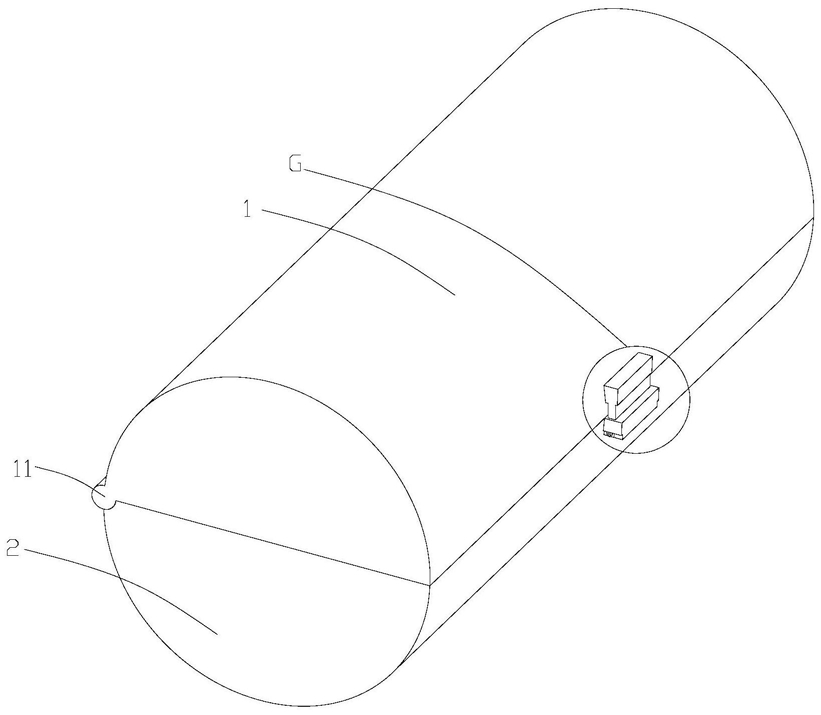

1.一种便于携带的旅行湿毛巾收纳盒,包括用于放置湿毛巾的收纳盒,所述收纳盒包括第一盒体(1)和第二盒体(2),所述第一盒体(1)通过一转动轴(11)与第二盒体(2)活动连接;其特征在于:所述第一盒体(1)上设有用于对湿毛巾进行杀菌消毒的紫外线消毒灯(12),所述第二盒体(2)上设有用于储存消毒液的储液盒(3)和用于控制储液盒(3)与第二盒体(2)之间固定与断开的连接装置,所述收纳盒上设有用于紧固第一盒体(1)和第二盒体(2)的锁紧机构;

所述连接装置包括两个用于对储液盒(3)进行限位固定的第一限位板(21)、用于对固定在第一限位板(21)上的储液盒(3)进行阻挡限位的阻挡块(22)、用于容纳阻挡块(22)进行伸缩移动的伸缩槽(23)及用于控制阻挡块(22)进行伸缩移动的第一弹性件(24),所述储液盒(3)上设有与第一限位板(21)相配合的第二限位板(34);

所述储液盒(3)上设有用于驱动储液盒(3)中的消毒液排入第二盒体(2)内的湿毛巾上的驱动件(31)、用于控制驱动件(31)在储液盒(3)内对消毒液进行驱动的驱动杆(32)及用于供驱动件(31)移动的驱动腔(33);所述驱动杆(32)朝一定方向转动时,所述驱动件(31)开始朝一定方向移动,所述消毒液开始朝一定方向流动;

所述储液盒(3)上设有用于控制驱动件(31)驱动消毒液排入收纳盒中的驱动装置,所述驱动装置包括用于控制驱动杆(32)对驱动件(31)进行驱动的第一传动件(35)、用于控制驱动件(31)对消毒液进行输送的第二传动件(36)及用于控制消毒液流出和流入的控制把手(37),所述第二传动件(36)与转动轴(11)固定连接,所述储液盒(3)的内壁上设有用于对驱动件(31)进行导向限位的导向槽(38),所述驱动件(31)上设有与导向槽(38)相配合的导向条(311)。

2.根据权利要求1所述的便于携带的旅行湿毛巾收纳盒,其特征在于:所述锁紧机构包括用于锁紧第一盒体(1)和第二盒体(2)的锁紧块(16)和用于将锁紧块(16)固定住的固定块(28)。

3.根据权利要求2所述的便于携带的旅行湿毛巾收纳盒,其特征在于:所述锁紧块(16)通过一支持块(17)与第一盒体(1)固定连接,所述固定块(28)与第二盒体(2)固定连接。

4.根据权利要求2所述的便于携带的旅行湿毛巾收纳盒,其特征在于:所述锁紧块(16)上设有用于将第一盒体(1)固定在第二盒体(2)上的锁紧卡扣(161),所述锁紧块(16)上设有用于供锁紧卡扣(161)伸缩的锁紧槽(162),所述锁紧槽(162)内设有第二弹性件(163)。

5.根据权利要求4所述的便于携带的旅行湿毛巾收纳盒,其特征在于:所述固定块(28)上设有用于供锁紧块(16)伸入的嵌入槽(281),所述固定块(28)的底部设有用于供锁紧卡扣(161)伸出的卡槽(282)。

6.根据权利要求1所述的便于携带的旅行湿毛巾收纳盒,其特征在于:所述第二盒体(2)上设有用于控制紫外线消毒灯(12)在收纳盒中的启闭的控制件(25)和用于容纳控制件(25)在第二盒体(2)上进行固定的控制槽(26),所述第一盒体(1)上设有用于驱动控制件(25)对紫外线消毒灯(12)进行启闭控制的驱动块(13),所述驱动块(13)与控制槽(26)相互配合。
