专利号: 201910775685X
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

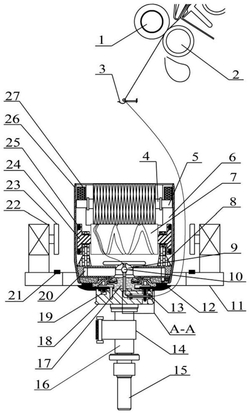

1.一种倍捻纺纱的高捻区成纱方法,包括由牵伸系统、吊挂机构、倍捻电力卷绕机构组成的倍捻纺纱机,牵伸系统由后罗拉、后皮辊、中上罗拉、中下罗拉、中上皮圈、中下皮圈、上销、下销、前罗拉(2)、前胶辊(1)构成,倍捻电力卷绕机构由倍捻机构、卷绕机构、电力传动机构组成,倍捻机构由锭带(14)、锭座(15)、锭杆(16)、加捻盘(18)、进纱管道、锭盘(12)、转子结合件(17)、静止盘、储纱罐(26)、内磁钢(20)、定位套筒(9)、张力器(10)、出纱管、固定板(11)构成,卷绕机构由支撑座(8)、卷绕槽筒(7)、纱管(4)、管套(5)、升降槽(6)、重锤(27)构成,倍捻磁力卷绕机位于由细纱机牵伸系统的前罗拉(2)和前胶辊(1)啮合形成的前罗拉钳口的下方,锭杆(16)的下端活动插入在锭座(15)中,锭杆(16)杆体与锭带(14)紧密贴合,锭杆(16)的上端固定设置有加捻盘(18),加捻盘(18)中开设进纱管道,进纱管道呈L状,进纱管道的入口位于加捻盘(18)的周向侧面上,进纱管道的出口位于加捻盘(18)的中轴上端面上,锭盘(12)轴心与加捻盘(18)轴心重合,转子结合件(17)的下端固定在加捻盘(18)上端面中心处,转子结合件(17)轴心开设走纱通道,走纱通道的下端口与进纱管道的出口重合,静止盘通过轴承活动连接在转子结合件(17)上,静止盘的下方设置静止滑座(19),储纱罐(26)固定安装在静止盘上,内磁钢(20)和出纱管位于储纱罐(26)内部,出纱管外部设置定位套筒(9),出纱管经定位套筒(9)固定安装在储纱罐(26)的内部罐底上,出纱管内设有张力器(10),出纱管的轴心与转子结合件(17)轴心重合,出纱管的下端口与转子结合件(17)的走纱通道的上端口对应,其特征在于:去除设置在倍捻电力卷绕机构中的电力传动机构,将倍捻电力卷绕机构改变成由倍捻机构和磁力卷绕机构组成的倍捻磁力卷绕机构,在固定板(11)上左右对称地固定安装外置电机(22),外置电机(22)的转轴端固定设有主动转盘(23),卷绕槽筒(7)的转轴两端分别固定设有从动转盘(24),主动转盘(23)与从动转盘(24)相向对应,主动转盘(23)与从动转盘(24)之间的距离为8mm‑16mm,在主动转盘(23)和从动转盘(24)相向的壁面上,分别镶嵌有沿圆周方向均匀排布的永磁铁(25),相邻永磁铁(25)之间的间距为0.5mm‑5mm,相邻之间永磁铁(25)的正极、负极呈交错排布,主动转盘(23)外端面与从动转盘(24)外端面之间磁力定位,外置电机(22)外接电源;

在倍捻磁力卷绕机构的加捻盘的进纱管道内增设助捻装置(13),助捻装置(13)位于进纱管道的入口端,助捻装置(13)由纱线夹持器(131)、助捻管(132)、轴承(133),助捻管(132)呈圆管柱体状,助捻管(132)通过轴承(133)活动安装在加捻盘中的进纱入口端管道内,助捻管(132)中部外壁上设有驱动轮,驱动轮呈圆环状,驱动轮的旋转中轴线与助捻管(132)的旋转中轴线重合,纱线夹持器(131)位于助捻管(132)中,纱线夹持器(131)由一对相互压持的弹片构成,弹片的根部固定设在助捻管(132)入纱口端的内壁上,弹片的冠部相互弹性压持,弹性压持部位朝向助捻管(132)出纱口端;

在倍捻磁力卷绕机构的静止盘下壁面上,固定增设静止滑座(19),静止滑座(19)呈圆环状,静止滑座(19)上端固定安装在静止盘的底部,静止滑座(19)下端位于加捻盘(18)开设的环形槽中,静止滑座(19)下端滑槽与助捻管(132)上的驱动轮紧密压触,静止滑座(19)下端滑槽周长与助捻管(132)上的驱动轮的外圆周长之比为2.5~7.5倍;

助捻装置(13)的纱线夹持器(131)与倍捻纺纱机牵伸系统的前罗拉钳口之间形成高捻区;

助捻装置(13)的纱线夹持器(131)与磁力卷绕机构之间形成稳捻区;
