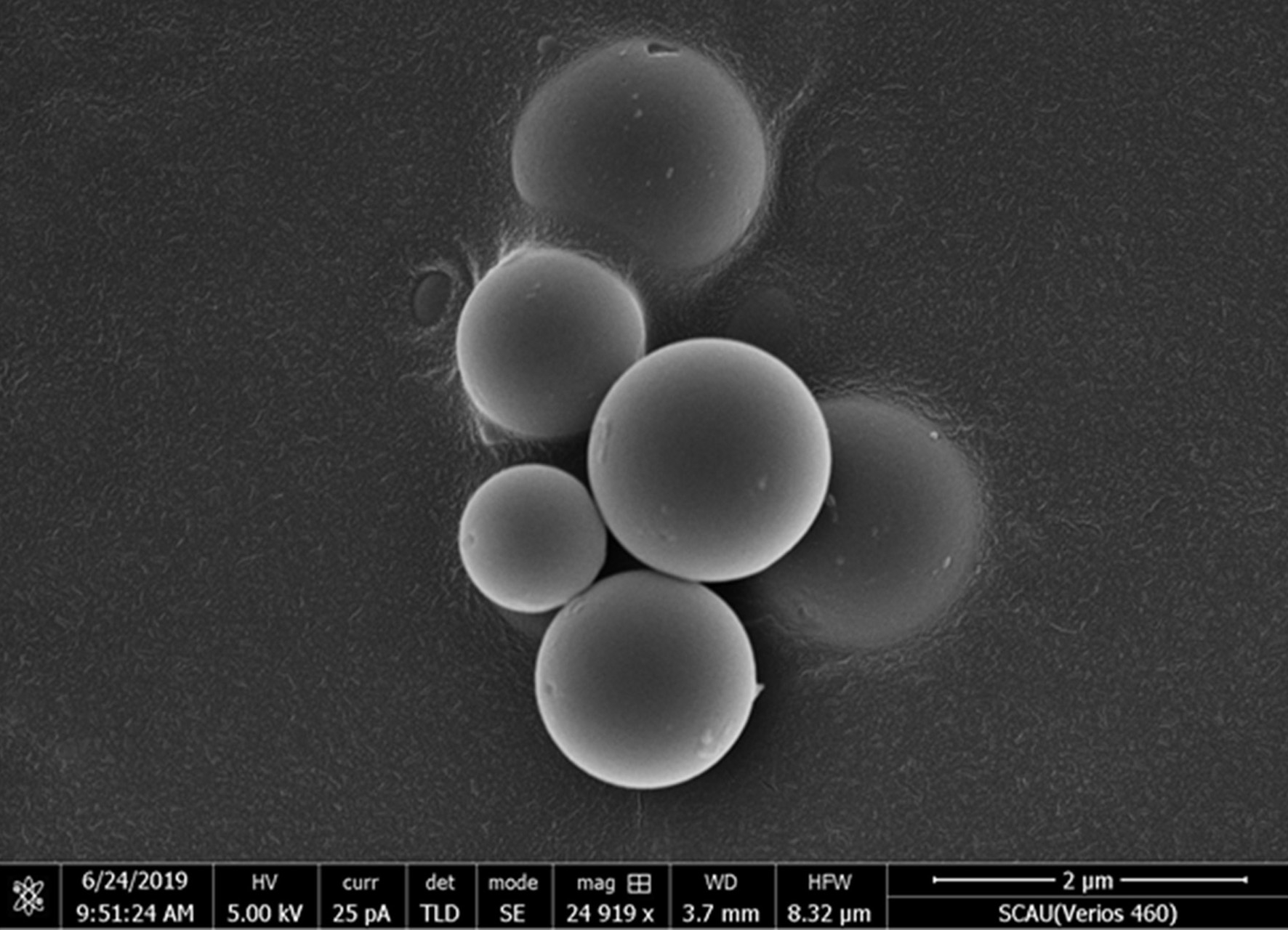

1.一种木质素微/纳米球的制备方法，其特征在于，包括以下步骤：（1）将木质素溶于有机溶剂中，然后加入水，混合均匀；

步骤（1）中所用有机溶剂与水的体积比为1：（0.8-10）；

步骤（1）具体操作为，将木质素加入有机溶剂中，然后加入水，进行乳化，得到乳液；

步骤（1）所述有机溶剂为能溶解木质素且不混溶于水的有机溶剂，为乙酸乙酯、二氯甲烷和三氯甲烷中的一种或多种；

所用木质素为溶剂木质素、碱木质素、硫酸木质素、磺酸盐木质素、磨木木质素、纤维素水解酶木质素和回收木质素中的一种或多种；

（2）将步骤（1）所得混合液中的有机溶剂挥发干净，得到木质素微/纳米球-水混液；

步骤（2）中有机溶剂挥发温度为10-35℃，且温度恒定，并不进行搅拌；

（3）将步骤（2）所得木质素微/纳米球-水混液进行固液分离、洗涤，取固体；

（4）将步骤（3）所得固体分散在水中，冷冻干燥，即得。

2.根据权利要求1所述的制备方法，其特征在于：步骤（1）所述水中添加有表面活性剂。

3.根据权利要求2所述的制备方法，其特征在于：所述水中添加有0.1-2wt%的表面活性剂。
