1.一种刺球状TiO2的绿色制备方法，其特征在于：步骤为：（1）取无水乙醇置于容器中，得到溶液A，将所得溶液A放入冰水浴中待用；

（2）分次量取四氯化钛溶液，逐滴加入到溶液A中，搅拌5min后，加入二次水并继续搅拌

10min，得到颜色为淡黄色的四氯化钛溶液B；

（3）量取溶液B加入至容器中，在80℃下进行水解反应，得到颜色为乳白色的均匀水溶液C；

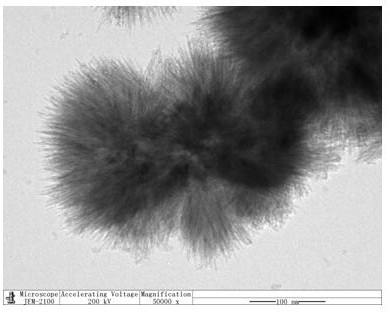

（4）将所得溶液C在容器中放置4个月，经离心洗涤，干燥即得到形貌为刺球状的TiO2。

2.根据权利要求1所述的刺球状TiO2的绿色制备方法，其特征在于：所述步骤（2）四氯化钛溶液与溶液A的用量比为0.6:1 1:20（优选的，用量比为1:7.5）。

~

3.根据权利要求1所述的刺球状TiO2的绿色制备方法，其特征在于：所述步骤（2）二次水与溶液A的用量比为12:1 1:1（优选的，用量比为1:1）。

~

4.根据权利要求1所述的刺球状TiO2的绿色制备方法，其特征在于：所述步骤（3）水解反应0.5 3小时。

~

5.根据权利要求1所述的刺球状TiO2的绿色制备方法，其特征在于：所述步骤（4）干燥温度为40 100℃。

~

6.一种权利要求1-5任一项所述绿色制备方法制得的刺球状TiO2在染料敏化太阳能电池电极材料中的应用。

7.一种权利要求1-5任一项所述绿色制备方法制得的刺球状TiO2在废水光催化降解中的应用。
