专利号: 201910754216X
申请人: 合肥净龙环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

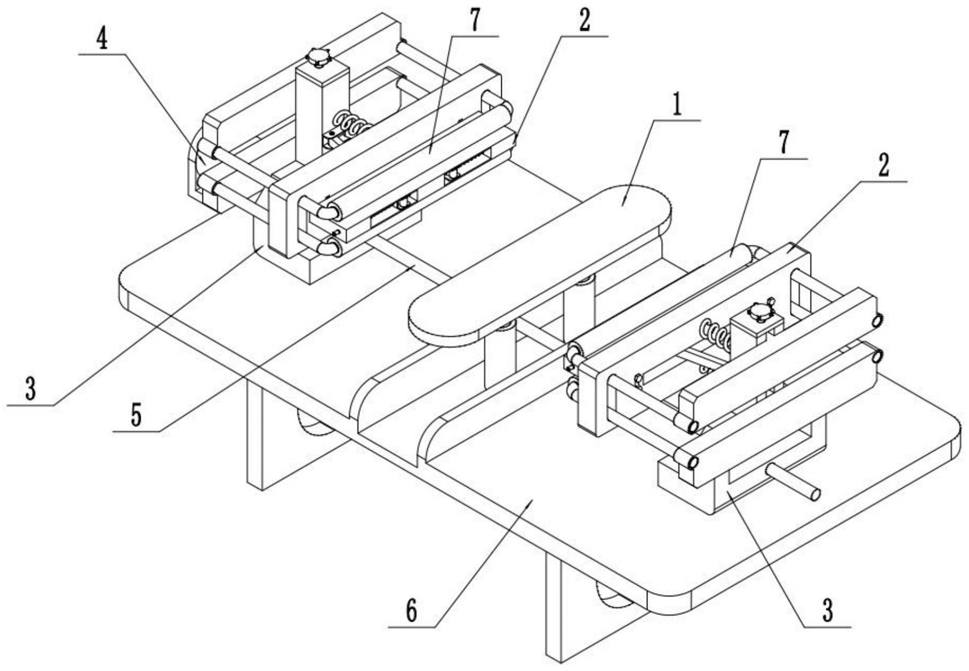

1.秸秆建材封边装置,包括建材托架(1)、封边机构(2)、活动座(3)、伺服电机(4)、双向螺杆(5)和机架(6),其特征在于:所述建材托架(1)连接在机架(6)的中间;所述封边机构(2)设有两个,两个封边机构(2)相对设置;两个封边机构(2)的下端分别固定在一个活动座(3)上;两个活动座(3)对称通过螺纹连接在双向螺杆(5)的两端,两个活动座(3)对称滑动配合在机架(6)的两端;所述双向螺杆(5)的中部转动配合在机架(6)的中间;所述双向螺杆(5)的一端通过联轴器连接伺服电机(4)的输出轴;所述伺服电机(4)固定在机架(6)上。

2.根据权利要求1所述的秸秆建材封边装置,其特征在于:所述建材托架(1)包括托板(101)和电动推杆(102);所述托板(101)固定连接两个电动推杆(102)的活动端,两个电动推杆(102)的固定端固定在机架(6)的中间;所述托板(101)位于两个封边机构(2)的中间。

3.根据权利要求2所述的秸秆建材封边装置,其特征在于:所述封边机构(2)包括中压边器(201)、活动竖板(202)、压缩弹簧(203)和活动立柱(204);所述中压边器(201)的内外两端分别与活动竖板(202)和活动立柱(204)连接;所述活动竖板(202)和活动立柱(204)之间固定连接有压缩弹簧(203);所述活动立柱(204)固定在活动座(3)上。

4.根据权利要求3所述的秸秆建材封边装置,其特征在于:所述中压边器(201)包括中压板(201a)、滑柱(201b)、推压辊(201c)、辊座(201d)、推压杆(201e)和杆座(201f);所述中压板(201a)固定在活动竖板(202)的内端;所述中压板(201a)的两端分别设有一个矩形通槽;所述滑柱(201b)设有两根,两根滑柱(201b)分别滑动配合在中压板(201a)的两端,两根滑柱(201b)的内端分别固接一个滑动配合在矩形通槽内的杆座(201f),两个杆座(201f)的内侧分别转动配合一个推压辊(201c),两个杆座(201f)的外端分别转动连接一个推压杆(201e)的内端,两个推压杆(201e)的外端分别转动连接在杆座(201f)的两端;所述杆座(201f)固定在活动立柱(204)的内端。

5.根据权利要求4所述的秸秆建材封边装置,其特征在于:所述推压辊(201c)的辊面与中压板(201a)的内侧面相切。

6.根据权利要求5所述的秸秆建材封边装置,其特征在于:所述中压边器(201)还包括压簧(201g);所述压簧(201g)设有两根,两根压簧(201g)分别套设在两根滑柱(201b)上;两根压簧(201g)的内外两端分别与辊座(201d)和矩形通槽的外端固定连接。

7.根据权利要求6所述的秸秆建材封边装置,其特征在于:所述的秸秆建材封边装置还包括压边机构(7);所述压边机构(7)包括上压辊(701)、上辊轴(702)、上滑动杆(703)、上升降座(704)、T形滑块(705)、下压辊(706)、下辊轴(707)、下滑动杆(708)、下升降座(709)和双向螺纹杆(710);所述上压辊(701)转动连接在上辊轴(702)上,上辊轴(702)的两端分别固定连接一根上滑动杆(703)的内端,两根上滑动杆(703)的中部滑动配合在活动竖板(202)两端的竖滑孔内,两根上滑动杆(703)的外端分别固定在上升降座(704)的两端;所述下压辊(706)转动连接在下辊轴(707)上,下辊轴(707)的两端分别固定连接一根下滑动杆(708)的内端,两根下滑动杆(708)的中部滑动配合在活动竖板(202)两端的竖滑孔内,两根下滑动杆(708)的外端分别固定在下升降座(709)的两端;所述上升降座(704)和下升降座(709)的内端分别固定连接一个T形滑块(705),两个T形滑块(705)对称通过螺纹连接在双向螺纹杆(710)的上下两端;两个T形滑块(705)滑动配合在活动立柱(204)内;所述双向螺纹杆(710)的两端分别转动连接在活动立柱(204)的两端;所述中压板(201a)位于上压辊(701)和下压辊(706)的中间。

8.根据权利要求7所述的秸秆建材封边装置,其特征在于:所述双向螺纹杆(710)的上端为左旋螺纹,双向螺纹杆(710)的下端为右旋螺纹,双向螺纹杆(710)的顶端固定连接调节转盘。

9.根据权利要求7所述的秸秆建材封边装置,其特征在于:所述上压辊(701)和下压辊(706)的辊面上皆套设弹力橡胶套。
