专利号: 2020201151601
申请人: 安徽科创生产力促进中心有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种修边机构,用于玉米秸秆打捆机,其特征在于:包括安装座,所述安装座固定安装于所述玉米秸秆打捆机;

驱动电机,固定安装于所述安装座上;

盘式刀片,固定安装于所述驱动电机的输出轴上,且所述盘式刀片的切割面与玉米秸秆捆的中轴线呈预设的角度;

角度调节组件,所述角度调节组件的输出端连接至所述安装座,所述角度调节组件用于调节所述盘式刀片的角度。

2.根据权利要求1所述的修边机构,其特征在于:所述角度调节组件包括动力件;

摆杆,所述摆杆的一端与所述安装座固定连接,所述摆杆的另一端铰接安装于玉米秸秆打捆机上;

连接杆,所述连接杆的两端分别与所述动力件以及所述摆杆铰接。

3.根据权利要求2所述的修边机构,其特征在于:所述动力件为液压或者电力驱动的伸缩杆。

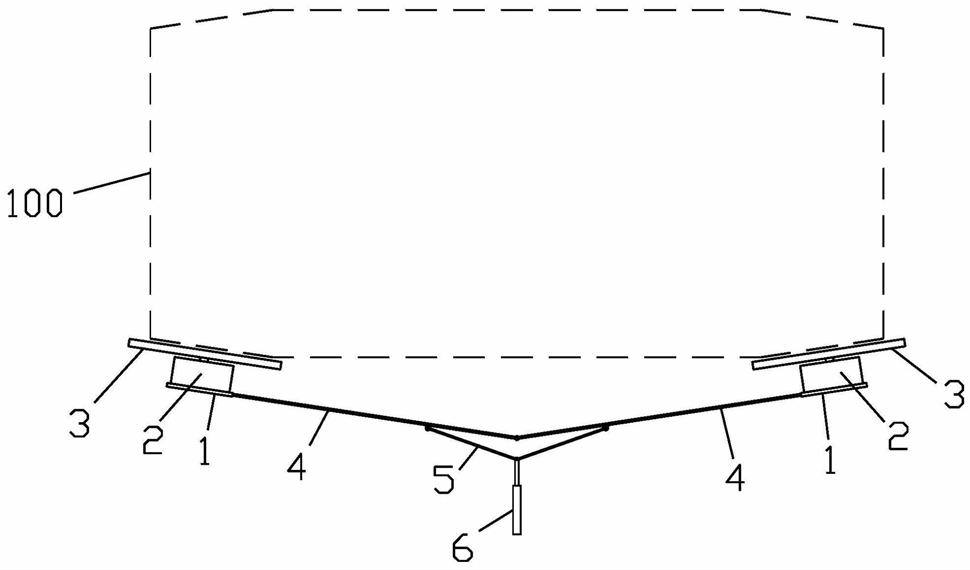

4.根据权利要求1所述的修边机构,其特征在于:所述安装座的数量为两个,分别对称设置于玉米秸秆捆的两端,所述角度调节组件包括动力件;

两个摆杆,两个所述摆杆的一端分别与两侧的所述安装座固定连接,所述摆杆的另一端铰接安装于玉米秸秆打捆机上;

两个连接杆,两个所述连接杆的两端分别与所述动力件以及对应的两个所述摆杆铰接。

5.根据权利要求4所述的修边机构,其特征在于:所述动力件为液压或者电力驱动的伸缩杆。

6.一种玉米秸秆打捆机,其特征在于:所述玉米秸秆打捆机具有如权利要求1-5任意一项所述的修边机构。
