专利号: 2019107266884
申请人: 吴迪
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

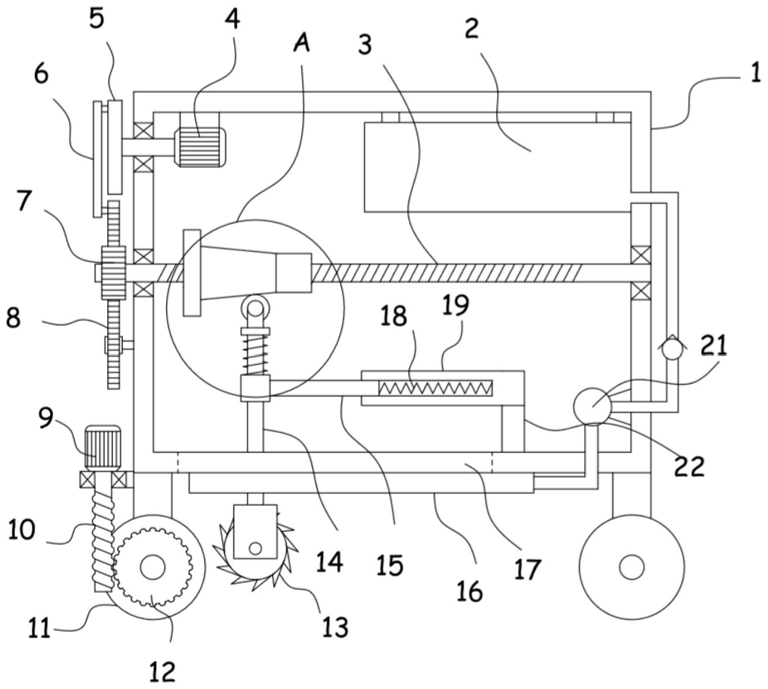

1.一种道路施工用伸缩缝切割装置,包括移动架(1),移动架(1)底部转动式设有行走轮(11),移动架(1)上固定有水箱(2),其特征在于,所述移动架(1)内通过驱动机构传动连接有螺纹杆(3),螺纹杆(3)上配合连接有平移机构,平移机构底部抵接有切割组件,切割组件包括竖直杆(14),移动架(1)底部开设有供竖直杆(14)贯穿的条形孔(17),竖直杆(14)下端转动安装有切割刀片(13),移动架(1)底部设有降尘组件。

2.根据权利要求1所述的道路施工用伸缩缝切割装置,其特征在于,所述平移机构包括螺纹套设在螺纹杆(3)上的棱台(23),棱台(23)上套设固定有挡板(28),竖直杆(14)上端转动安装有导轮(24),棱台(23)底部开设有供导轮(24)滚动嵌设的导槽(20)。

3.根据权利要求1所述的道路施工用伸缩缝切割装置,其特征在于,所述竖直杆(14)上固定有套板(25),竖直杆(14)上活动套设有滑套(26),滑套(26)与套板(25)之间固定连接有纵向弹簧(27)。

4.根据权利要求3所述的道路施工用伸缩缝切割装置,其特征在于,所述滑套(26)侧壁水平固定有横向导杆(15),横向导杆(15)上套设有与移动架(1)固定的套筒(19),套筒(19)与横向导杆(15)之间固定连接有横向弹簧(18)。

5.根据权利要求1所述的道路施工用伸缩缝切割装置,其特征在于,所述驱动机构包括通过电机I(4)驱动的转盘(5),转盘(5)上偏心铰接有拉杆(6),拉杆(6)下端铰接有竖直设置的齿条(8),齿条(8)上啮合连接有套设固定在螺纹杆(3)上的齿轮(7)。

6.根据权利要求1所述的道路施工用伸缩缝切割装置,其特征在于,所述降尘组件包括通过水泵(21)与水箱(2)连通的两个喷淋盘(16),两个喷淋盘(16)分别固定在条形孔(17)两侧,喷淋盘(16)斜向下设置。

7.根据权利要求1所述的道路施工用伸缩缝切割装置,其特征在于,所述移动架(1)侧壁固定有电机II(9),电机II(9)上驱动连接有蜗杆(10),蜗杆(10)上啮合连接有与行走轮(11)同轴固定的蜗轮(12)。
