1.纳米级钛硅TS-1分子筛的合成方法，其特征在于，包括以下步骤：制备回收母液:

将季铵碱模板剂与去离子水混合并升至特定温后，将硅源逐滴加入上述溶液中，水解、蒸发脱醇后，待形成均一硅溶胶体系，将体系降温至0℃；

将钛源与去离子水混合并溶解，于冷水浴中将钛离子络合剂滴加到上述溶液中，搅拌、溶解，待成均一溶液后，逐滴加入到上述硅溶胶体系中，得到第一钛硅分子筛前驱体合成液；

将第一钛硅分子筛前驱体合成液装入反应釜，密闭条件下于120-160℃下晶化2-24小时，离心，分离分子筛后得到包含残余SiO2的回收母液；

制备钛硅分子筛前驱体合成液：

将季铵碱模板剂与回收母液混合并升至特定温度后，先将一半硅源逐滴加入上述溶液中，水解、除醇，待形成均一硅溶胶体系后，将体系降温至0℃；

将钛源与回收母液混合并溶解，于冷水浴中将钛离子络合剂滴加到上述溶液中，搅拌、溶解，待形成均一溶液后逐滴加入到上述硅溶胶体系中，得到第二钛硅分子筛前驱体合成液；

将第二钛硅分子筛前驱体合成液再次升至特定温度，然后逐滴加入另一半硅源，水解、蒸发脱醇后，得到第三钛硅分子筛前驱体合成液；

将第三钛硅分子筛前驱体合成液装入反应釜，密闭条件下于120-160℃下晶化2-24小时，离心，得到纳米级钛硅TS-1分子筛以及可循环利用的上述回收母液。

2.根据权利要求1所述的合成方法，其特征在于，制备回收母液步骤中，硅源、钛源、季胺碱模板剂、去离子水和钛离子络合剂的摩尔比为1：0.05：0.4：20：0.15。

3.根据权利要求1所述的合成方法，其特征在于，制备钛硅分子筛前驱体合成液步骤中，硅源、钛源、季胺碱模板剂、回收母液和钛离子络合剂的摩尔比为1：0.05：0.4：(10-15)：

0.15。

4.根据权利要求1所述的合成方法，其特征在于，所述季铵碱模板剂为四丙基氢氧化铵的25％水溶液，所述硅源为正硅酸乙酯，所述钛源为硫酸钛和硫酸氧钛中的至少一种，所述钛离子络合剂为双氧水的30％水溶液。

5.根据权利要求4所述的合成方法，其特征在于，钛源中[SO4]2-与Ti的摩尔比为1-2。

6.根据权利要求1所述的合成方法，其特征在于，制备回收母液中，所得回收母液的pH为10-11，且回收母液中残余SiO2的含量占回收母液总质量的2％。

7.根据权利要求1所述的合成方法，其特征在于，制备回收母液步骤和制备钛硅分子筛前驱体合成液步骤中，将硅源于70-85℃下水解1-3小时后，得到SiO2和醇，然后将醇于70-

85℃蒸发脱除。

8.根据权利要求1所述的合成方法，其特征在于，制备回收母液步骤和制备钛硅分子筛前驱体合成液步骤中，离心转速为8000-11000rpm，且在离心处理之前，还包括采用盐酸将体系pH调节至1-2的步骤。

9.根据权利要求1-8任一项所述的合成方法合成得到的纳米级钛硅TS-1分子筛。

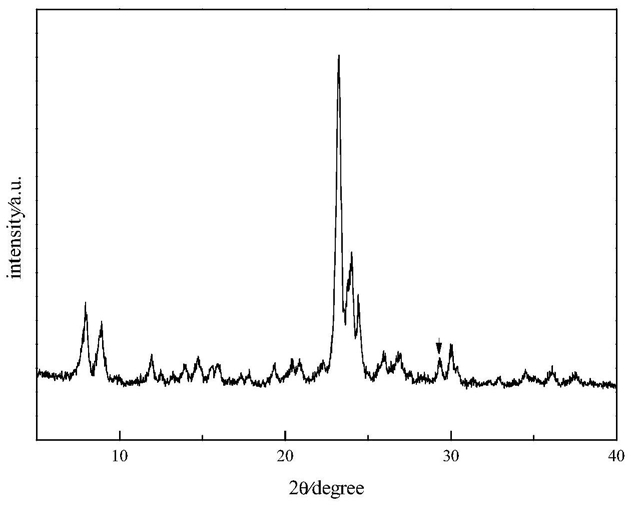

10.根据权利要求9所述的纳米级钛硅TS-1分子筛，其特征在于，粒径为50nm-100nm。
