1.采用水热晶化法制备大孔径TS-1钛硅分子筛的方法，包括以下主要步骤：

1)在5℃-50℃下将模板剂、水、硅源混合成溶液A；

2)将扩孔剂与水混合形成溶液B；

3)将乳化剂加入钛源中形成乳液C；

4)在乳液C中通入惰性气体，对乳液进行破乳，释放出钛源，再将溶液A、溶液B按1：1混合滴加到乳液C中形成D，滴加的过程中调节pH值,使pH值在8-13之间，滴定完成后将D进行水热晶化、洗涤、干燥焙烧得到产品。

2.如权利要求1所述的方法，其特征在于：步骤1)中，模板剂为四丙基溴化铵。

3.如权利要求1所述的方法，其特征在于：步骤1)中，硅源包括正硅酸乙酯、正硅酸丙酯、正硅酸丁酯、硅酸钠、硅溶胶中的一种或几种。

4.如权利要求1所述的方法，其特征在于：步骤1)中，扩孔剂为六次亚甲基亚胺，三甲苯，田菁粉等中的一种或几种。

5.如权利要求1所述的方法，其特征在于：步骤3)中，钛源包括钛酸丁酯、钛酸乙酯、钛酸丙酯、TiCl3、TiCl4或Ti(SO4)2的一种或几种。

6.如权利要求1所述的方法，其特征在于：步骤3)中，乳化剂为乙酰丙酮、三己醇胺、OP-

10、TX-10、NP-10中的一种或几种，乳化剂与硅源的摩尔比为(0.001-0.5)：1，其中硅源以SiO2计。

7.如权利要求1所述的方法，其特征在于：步骤4)中，采用有机碱调节pH值，pH值为9-

12。

8.如权利要求7所述的方法，其特征在于：所述的有机碱为四甲基氢氧化铵(TMAOH)、四乙基氢氧化铵(TEAOH)、四丁基氢氧化铵(TBAOH)、苄基三甲基氢氧化铵(BTMAH)或己二胺(HMD)中的一种或几种。

9.如权利要求1所述的方法，其特征在于：步骤4)中，晶化温度为140℃-190℃，晶化时间为24-96小时。

10.如权利要求1所述的方法，其特征在于：混合物D中各组分的为硅源：乳化剂：钛源：微孔模板剂：扩孔剂：水的摩尔比为1：(0.001-0.5)：(0.005-0.5)：(0.05-0.5)：(0.05-

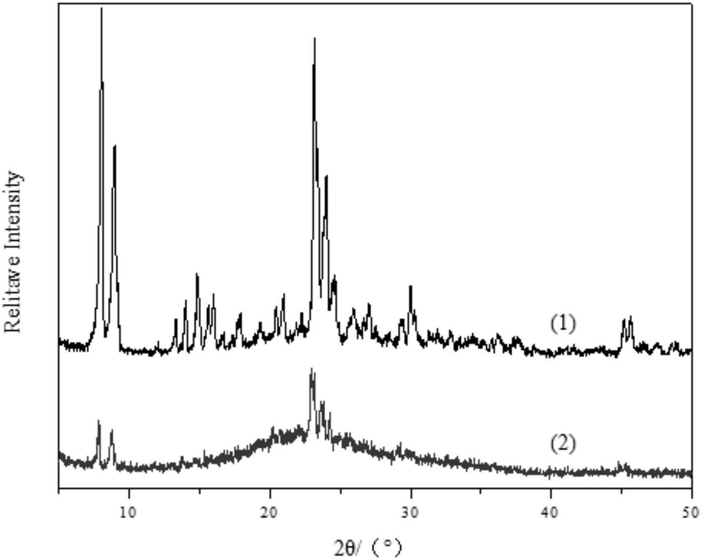

0.5)：(15-120)，其中硅源以SiO2计，钛源以TiO2计。
