专利号: 2019106626670
申请人: 鹤山市长鸿电机有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

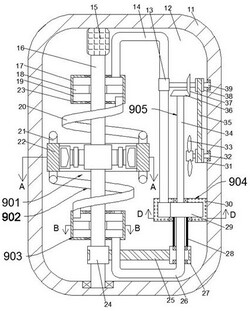

1.一种无刷电机冷却系统,包括电机壳,所述电机壳内设有冷却腔,所述冷却腔转动连接有上下延伸的转动轴,所述转动轴上设有通过磁生电的转换系统,所述转动轴上设有关于所述转换系统中心对称的内水冷系统,所述内水冷系统通过与所述转换系统缠绕连接的冷却管,利用水的流通带走热量,所述转动轴上转动连接有关于所述内水冷系统中心对称的阀体,所述阀体内设有开闭腔,所述开闭腔内设有控制内外水循环过程的开关组件,所述转动轴上端动力连接有固定连接于所述冷却腔顶端内壁内的电动机,所述转动轴上设有位于下侧的所述开闭腔下端的主带轮,下侧的所述开闭腔下端内壁相通设有外出水管,所述外出水管上转动连接有能够将流通的水进行降温的冷冻装置,所述冷冻装置下端固定设有副带轮,所述副带轮与所述主带轮之间连接有皮带,使设备内的组件同步转动,上侧的所述开闭腔上端内壁相通设有外进水管,且所述外进水管的另一端与所述冷冻装置相通连接,所述冷却腔右端内壁设有受所述冷冻装置控制的风冷装置,且所述风冷装置可通过设置于所述外进水管上的抽水泵,将水从低处抽向高处,进行外部的水循环;所述转换系统包括转动连接于转动轴上的定子铁芯,且所述定子铁芯外圆端面与所述冷却管相抵连接,所述定子铁芯内圈端面环形阵列有十一个线包,所述转动轴上设有位于所述定子铁芯内圈的衔接盘,所述衔接盘上环形阵列有十二个磁棒;所述内水冷系统包括与所述冷却管相通连接的螺旋管;所述开关组件包括滑动连接于所述开闭腔靠近对称中心侧内壁上的滑环,且所述滑环与所述螺旋管相通连接,所述开闭腔内滑动连接有转轮,所述转轮上相通设有环形阵列的四个通孔,所述通孔逆时针侧内壁上相通设有滑槽,所述滑槽内滑动连接有能够将所述通孔封闭的挡块,所述挡块与所述转动轴固定连接,所述挡块与所述转轮之间连接有拉伸弹簧;所述冷冻装置包括套接于所述外出水管上且与所述副带轮固定连接的转筒,所述转筒上端转动连接有过滤箱,所述转筒上设有位于所述过滤箱内的三角阀门,所述三角阀门能够将所述过滤箱内部分为等容积的三个部分,依次为与所述外出水管相通连接的进水腔、冷冻腔、与所述外进水管相通连接的出水腔,所述冷冻腔内壁内嵌有制冷器,所述三角阀门上端设有延伸至所述冷却腔内的传动轴,所述传动轴上端设有主锥齿轮;所述风冷装置包括与所述冷却腔右侧内壁转动连接且与所述抽水泵动力连接的驱动轴,所述驱动轴上设有与所述主锥齿轮啮合连接的副锥齿轮,所述驱动轴上设有位于所述副锥齿轮右侧的主链轮,所述冷却腔右侧内壁上转动连接有位于所述驱动轴下端的从动轴,所述从动轴上设有副链轮,所述副链轮与所述主链轮之间连接有链条,所述从动轴上设有位于所述副链轮左端的风扇。
