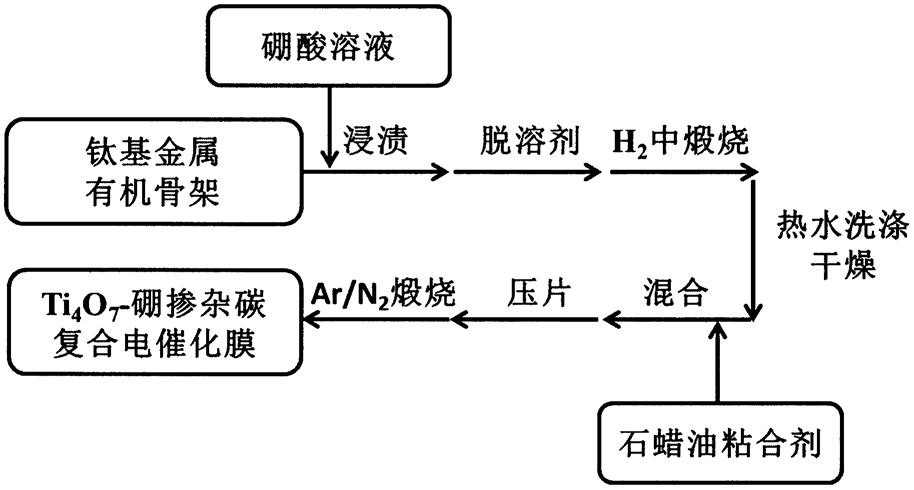

1.一种Ti4O7‑硼掺杂碳复合阳极电催化膜的制备方法，其特征在于包括以下步骤：步骤(1)：将钛基金属有机骨架材料与硼酸溶液混合搅拌，然后经旋转蒸发除去溶剂，得到物料一；

步骤(2)：将步骤(1)所得的物料一放置于高温炉中，在氢气气氛下高温煅烧处理，产物用热水洗涤并干燥，得到物料二；

步骤(3)：将物料二与石蜡油粘合剂混合，放入模具中压片，然后于高温炉中在惰性气氛下煅烧，得到Ti4O7‑硼掺杂碳复合阳极电催化膜；

其中，步骤(1)中所述钛基金属有机骨架材料为MIL‑125(Ti)或NH2‑MIL‑125(Ti)；

步骤(2)中所述高温煅烧处理的温度为800‑1200℃，时间为1‑6h。

2.根据权利要求1所述的一种Ti4O7‑硼掺杂碳复合阳极电催化膜的制备方法，其特征在于，步骤(1)中的钛基金属有机骨架材料与硼酸的质量比例为0.2‑2∶1，硼酸溶液的溶剂为水、甲醇或乙醇。

3.根据权利要求1所述的一种Ti4O7‑硼掺杂碳复合阳极电催化膜的制备方法，其特征在于，步骤(2)中热水洗涤的温度为80‑100℃。

4.根据权利要求1所述的一种Ti4O7‑硼掺杂碳复合阳极电催化膜的制备方法，其特征在于，步骤(3)中物料二与石蜡油粘合剂的质量比例为20‑100∶1，惰性气氛为氮气或氩气，煅烧温度为800‑1200℃，时间为1‑6h。
