1.一种全金属铁基非晶条带的制备方法，其特征在于：包括以下步骤：步骤一，母合金锭的制备：按照全金属铁基非晶合金的成分，取各原料，然后将各原料放入干燥的熔炼设备中，将熔炼设备进行抽真空并洗气，最后在保护气体存在的情况下，将各原料反复熔炼后制备成母合金锭；

步骤二，全金属铁基非晶条带的制备：将步骤一得到的母合金锭放入管底带有孔的石英管中，将石英管放入腔体，之后对腔体抽真空，并充入保护气体，调整石英管内外的压强差；然后打开铜辊使其旋转，并同时对石英管加热，使石英管内的母合金锭熔化为熔融状态，利用石英管内外的压强差将熔融状态的母合金由石英管底部的孔喷出，并打在旋转的铜辊上，利用旋转的铜辊甩出，得到所述全金属铁基非晶条带；

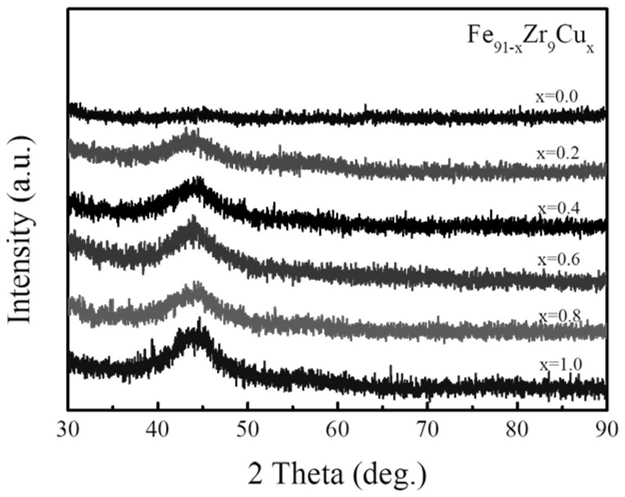

其中,所述全金属铁基非晶合金的化学式为Fe91-xZr9Cux，其中x＝0.0,0.2,0.4,0.6,

0.8,1.0；

所述步骤一中，熔炼设备抽真空后的真空度低于20Pa；

所述步骤一中，洗气过程为：将熔炼设备抽真空，向熔炼设备中充入保护气体，再次抽真空；洗气过程进行2-3次；

所述步骤二中，全金属铁基非晶条带的制备过程中，真空度低于10Pa，石英管内外压强差在300-700Pa之间；

所述步骤二中，铜辊转动速度大于等于40m/s；

所述保护气体为氩气、氮气中的一种或者多种的混合；保护气体的纯度为体积百分比大于98％。
