1.一种复合催化剂MXene/CNTs，其特征在于，是将MXene材料与碳纳米管CNTs复合，构成的复合催化剂MXene/CNTs。

2.根据权利要求1所述的一种复合催化剂MXene/CNTs，其特征在于，按质量比，MXene：CNTs＝(1～10):1。

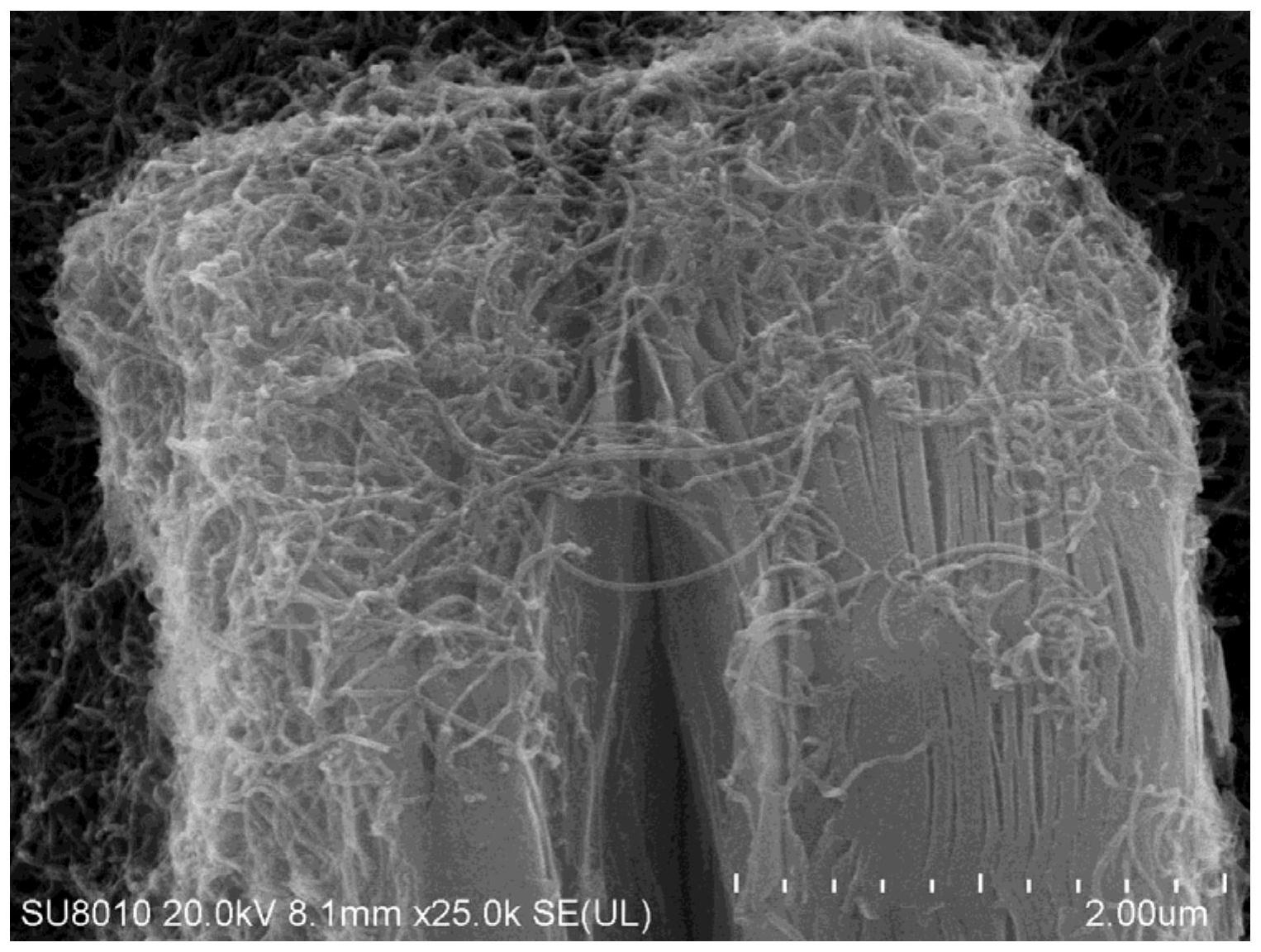

3.权利要求1或2所述的一种复合催化剂MXene/CNTs的制备方法，其特征在于，包括如下步骤：室温下，将MXene溶于去离子水中，碳纳米管(CNTs)分散在乙醇中，然后将MXene的水溶液和CNTs的乙醇溶液混合，室温下搅拌12～13小时，离心，真空干燥，得复合催化剂MXene/CNTs。

4.根据权利要求3所述的制备方法，其特征在于，所述MXene的制备方法包括如下步骤：将LiF溶解于HCl中，缓慢加入Ti3AlC2，在磁力搅拌下于30～40℃保持24～26小时，用去离子水洗涤并离心，弃上清液，重复洗涤离心步骤直至上清液的pH值为5.5～6.5，将离心所得沉淀物用PTFE膜真空过滤后，真空干燥，得MXene。

5.根据权利要求3所述的制备方法，其特征在于，按摩尔比，HCl：LiF＝1:2～4。

6.权利要求1或2所述的一种复合催化剂MXene/CNTs作为非均相催化剂在电催化还原二氧化碳中的应用。

7.根据权利要求6所述的应用，其特征在于，方法如下：

1)MXene/CNTs修饰电极的制备：将权利要求1或2所述的复合催化剂MXene/CNTs分散在乙醇中，然后均匀滴涂到已抛光的玻碳电极GC表面上后，将玻碳电极GC在烘箱中干燥1～2小时，得MXene/CNTs修饰电极；

2)以MXene/CNTs修饰电极为工作电极，以铂丝或铂网为对电极，以Ag/AgCl电极为参比电极，电催化还原二氧化碳。
