1.一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，包括如下步骤：

1)选取NbCl5作为铌源，以强腐蚀性HF作为氟源，以CNTs作为敏化剂；

2)将CNTs在酸中超声预处理，过滤、清洗和烘干；

3)配制HF溶液；

4)称取适量的预处理CNTs，并添加到HF溶液中，超声分散均匀；

5)称取NbCl5粉末，加入到上述溶液中，并搅拌均匀；

6)将上述溶液转移到反应釜中进行水热反应，所述的水热反应温度为140～200℃，水热时间为6～48h；

7)反应结束后，将产物过滤，并用去离子水和乙醇分别清洗，在烘箱中干燥，即得到Nb3O7F/CNTs复合光催化剂；所述的原材料包括NbCl5、HF和CNTs，纯度均为分析纯；原材料摩尔比为NbCl5:HF＝1:(15～20)，HF适当过量；CNTs敏化剂添加量以Nb3O7F为基准，添加量为：

0.3～5wt.％。

2.根据权利要求1所述的一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，所述的CNTs预处理方法为，称取0.5g CNTs加入到30mL硝酸中，密封超声分散10min后，转移到80℃水浴条件下持续搅拌2h，随后冷却到室温，经过过滤和清洗，在80℃干燥3h以上；所述硝酸浓度为65％。

3.根据权利要求1所述的一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，所述的超声分散，指CNTs加入到HF溶液中超声分散时间为0.5～1h，超声过程中要将溶液密封。

4.根据权利要求1所述的一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，所述的去离子水清洗温度为室温，洗涤次数为3-5次，除去杂质离子，提高产物纯度；所述的乙醇清洗温度为室温，洗涤次数为1-3次；所述的干燥温度为60～80℃，干燥时间大于3h。

5.根据权利要求3所述的一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，清洗方法为分别采用去离子水清洗3～5次和乙醇清洗1～3次。

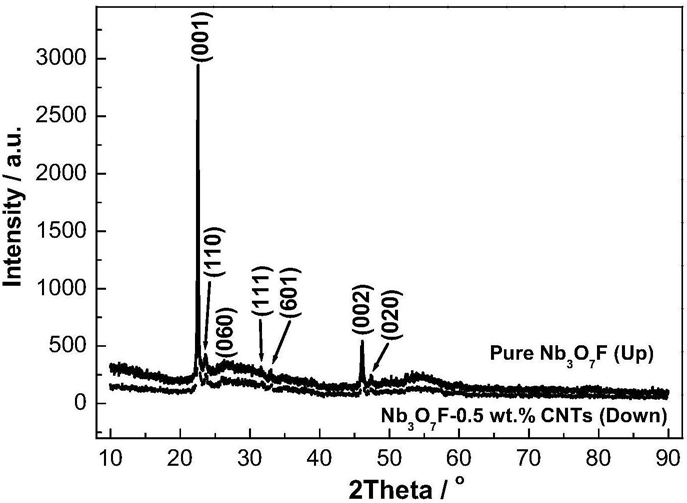

6.根据权利要求1所述的一种Nb3O7F/CNTs复合光催化剂的制备方法，其特征在于，所述的Nb3O7F/CNTs复合光催化剂的光谱性能和光催化性能获得明显改善。
