专利号: 2019104301072
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-12-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

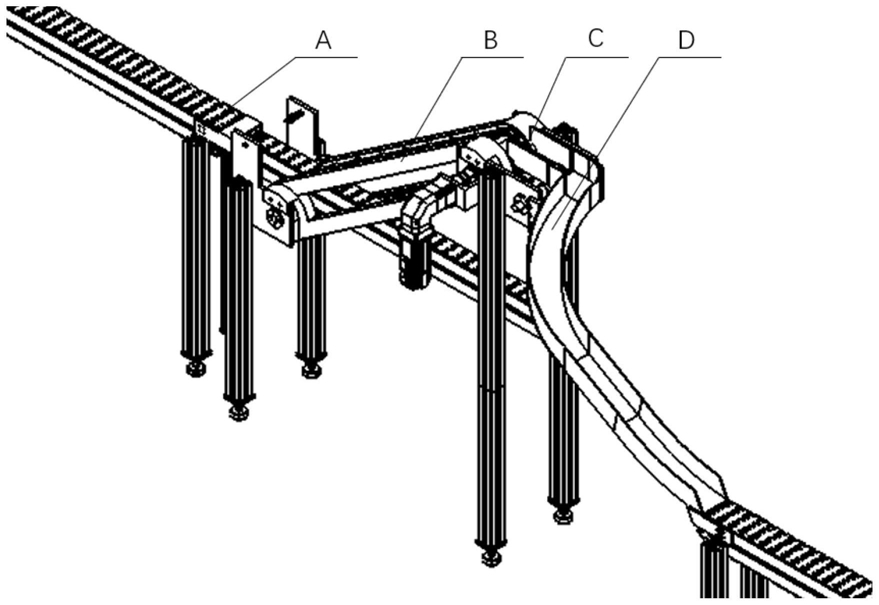

1.一种气雾罐罐体与通用底座自动扶梯式分离装置,其特征在于,包括板链输送装置A、自动扶梯式分离机构B、同步带机构C、通用底座导出装置D;板链输送装置A放置于地面上,用于输送装有通用底座的气雾罐;自动扶梯式分离机构B横跨在板链输送装置A上方,用于通用底座和气雾罐的分离;同步带机构C固定在自动扶梯式分离机构B和通用底座导出装置D之间,用于通用底座从自动扶梯式分离机构B到通用底座导出装置D的缓冲过渡;通用底座导出装置D置于同步带机构C的后端,用于引导输送通用底座至另一输送线循环使用;

所述自动扶梯式分离机构B包括包括支撑板(201)、光电传感器(202)、短铝型材(203)、链条防护带(204)、下侧端盖(205)、下侧深沟球轴承(206)、下侧套筒(207)、从动链轮(208)、从动传动轴(209)、链条(210)、底座托板(211)、主动链轮(212)、主动传动轴(213)、上侧套筒(214)、上侧深沟球轴承(215)、上侧端盖(216)、联轴器(217)、减速器(218)、伺服电机(219)、机座(220)、承接板(221)、自动扶梯式分离机构支腿(222);所述支撑板(201)安装在短铝型材(203)上;所述光电传感器(202)安装在支撑板(201)上,用于检测通用底座和气雾罐是否到位,并发出信号给伺服电机(219);所述短铝型材(203)放置于地面上,起支撑作用;所述链条防护带(204)安装在支撑板(201)上;所述下侧端盖(205)固定在从动传动轴(209)两端;所述下侧深沟球轴承(206)安装在下侧套筒(207)内;所述下侧套筒(207)安装在从动传动轴(209)上;所述从动链轮(208)安装在从动传动轴(209)上;所述从动传动轴(209)通过两侧下侧端盖固定在支撑板(201)上;所述链条(210)安装在从动链轮(208)和主动链轮(212)上;所述底座托板(211)安装在链条(210)上,用来支撑底座脱离;所述主动链轮(212)安装在主动传动轴(213)上;所述主动传动轴(213)通过上侧端盖安装在承接板(221)上;所述上侧套筒(214)安装在主动传动轴(213)上;所述上侧深沟球轴承(215)安装在上侧套筒(214)上;所述联轴器(217)安装在主动传动轴(213)和减速器(218)上,用于传递动力;所述减速器(218)安装在机座(220)上;所述伺服电机(219)安装在减速器(218)上;

所述机座(220)安装在自动扶梯式分离机构支腿(222)上;所述承接板(221)安装在自动扶梯式分离机构支腿(222)上;所述自动扶梯式分离机构支腿(222)放置于地面上。

2.如权利要求1所述的气雾罐罐体与通用底座自动扶梯式分离装置,其特征在于,所述通用底座导出装置D包括底座导轨(401)、宽输送线(402)、板链输送线型材(403)、通用底座导出装置支腿(404);所述底座导轨(401)上部与同步带机构C相连,下部与宽输送线(402)相连,用于将通用底座导出自动扶梯式分离机构B;所述宽输送线(402)固定在板链输送线型材(403)上,板链输送线型材(403)由通用底座导出装置支腿(404)支撑,用于输送通用底座至通用底座压装机构处再次使用。
