1.一种锗酸锂铯非线性光学晶体，其特征在于化学式为LiCsGe2O5，晶体属正交晶系，空间群均为Pca21，晶胞参数为

2.根据权利要求1所述的锗酸锂铯非线性光学晶体的制备方法，其特征在于，采用高温熔液法或者提拉法生长锗酸锂铯非线性光学晶体。

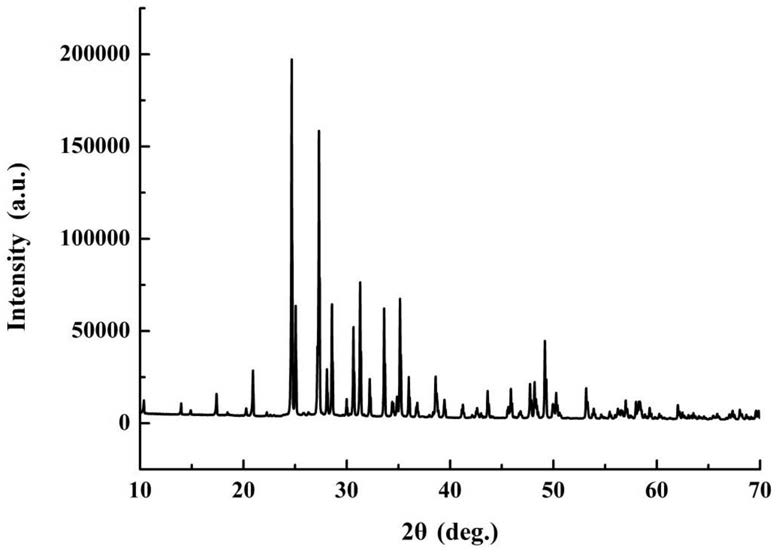

3.根据权利要求2所述的锗酸锂铯非线性光学晶体的制备方法，其特征在于，具体操作按下列步骤进行：a、将锗酸锂铯单相多晶粉末或单相多晶粉末与助熔剂的混合物，升温至熔化得到混合熔液；

或直接将含锂化合物、含铯化合物和含锗化合物的混合物或含锂化合物、含铯化合物和含锗化合物与助熔剂的混合物，升温至熔化得到混合熔液；

b、盛有步骤a制得的混合熔液的坩埚置入晶体生长炉中，将籽晶固定于籽晶杆上，将籽晶下至接触混合熔液液面或混合熔液中进行回熔，降至饱和温度；降温或恒温生长，制备出锗酸锂铯非线性光学晶体。

4.根据权利要求3所述的锗酸锂铯非线性光学晶体的制备方法，其特征在于其中锗酸锂铯单相多晶粉末与助熔剂的摩尔比为1:0-20；或者其中含锂化合物、含铯化合物和含锗化合物与助熔剂的摩尔比为1:1:2:0-20；助熔剂包括氢氧化锂、氢氧化铯、氢氧化锗、氧化锂、氧化铯、氧化锗、锂盐、铯盐、锗盐中的至少一、氧化铅、复合助熔剂Cs2O-GeO2、Li2O-GeO2、CsF-GeO2、LiF-GeO2、GeO2-LiO2-Cs2O中一种或多种。

5.根据权利要求4所述方法，其特征在于助熔剂Cs2O-GeO2体系中Cs2O与GeO2的摩尔比为

1-3:2-5；Li2O-GeO2体系中Li2O与GeO2摩尔比为1-3:3-6；CsF-GeO2体系中CsF与GeO2的摩尔比为1-8:2-5；LiF-GeO2体系中LiF与GeO2 摩尔比为1-10:3-6；GeO2-Li2O-Cs2O体系中GeO2、Li2O与Cs2O摩尔比为2-5:1-6:3-8。

6.根据权利要求1所述的锗酸锂铯非线性光学晶体的用途，其特征在于该锗酸锂铯非线性光学晶体用于制备倍频发生器、上频率转换器、下频率转换器或光参量振荡器。
