专利号: 2019104132464
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种农村生活污水处理工艺,其特征在于:该污水处理工艺主要包括以下步骤:

步骤一:将农村生活污水集中收集在污水池中,并在污水池中对生活污水进行预处理;

步骤二:对经过步骤一预处理后的生活污水进行好氧生化处理;所述好氧生化处理在污水处理设备中进行;

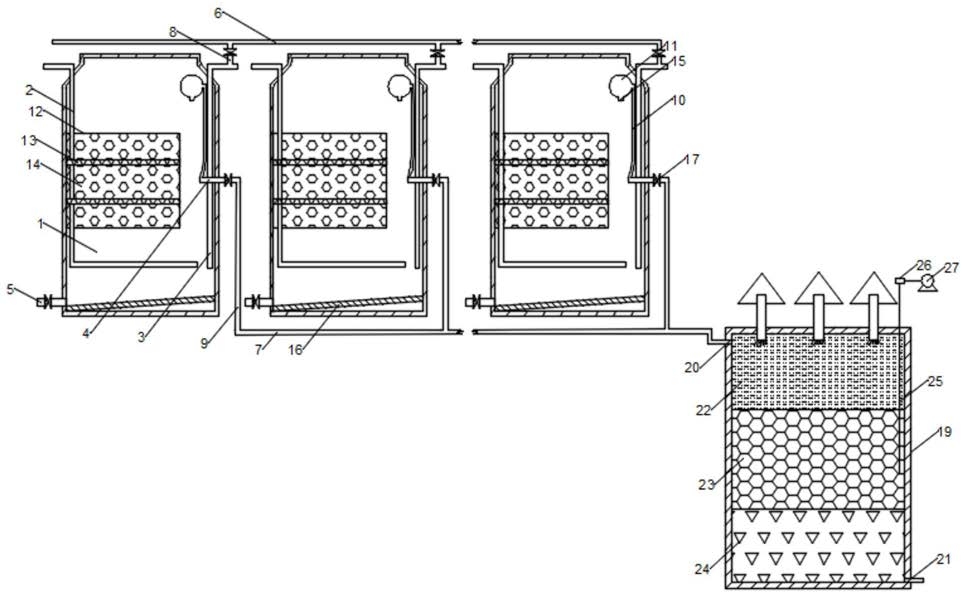

步骤三:对经过步骤二好氧生化后的生活污水进行微纳米气泡加生物膜载体的协同处理;所述步骤二中的污水处理设备包括若干个污水处理桶(1),所述污水处理桶(1)内均设有进气管(2)、第一进水管(3)及第一排水管(4),所述进气管(2)、第一进水管(3)及第一排水管(4)的端部均伸出污水处理桶(1),污水处理桶(1)下端侧壁连通有排污管(5),若干个所述污水处理桶(1)的上方和下方分别第二进水管(6)和第二排水管 (7),所述第二进水管(6)通过第三进水管(8)与第一进水管(3)连通,所述第二排水管(7)通过第三排水管(9)与第一排水管(4)连通;所述第一排水管(4)设置于污水处理桶(1)侧壁中部,第一排水管(4)伸入污水处理桶(1)的一端通过软管(10)连接有浮球(11),浮球(11)底部开设有通孔(15),浮球(11)侧壁与软管(10)连通;所述污水处理桶(1)一侧内壁固定有填料框(12),填料框(12)内设有若干块网状隔板(13),网状隔板(13)与填料框(12)之间,相邻两块网状隔板(13)之间均设有填料(14);所述污水处理桶(1)底部设有倾斜板(16),所述排污管(5)设置于倾斜板(16)的低端;

所述第二进水管(6)的一端封闭,第二进水管(6)的另一端伸入污水池内;所述第二排水管 (7)的一端封闭,第二排 水管(7)的另一端与湿地处理设备相连;所述第三进水管(8)、第一排水管(4)及排污管(5)上均设有单向阀(17);所述污水处理桶(1)上设有第一控制器(18),所述单向阀(17)和风机均与第一控制器(18)信号连接;

所述湿地处理设备包括若干个湿地模块(19),所述湿地模块(19)侧壁分别设置有进水口(20)和出水口(21),进水口(20)和出水口(21)分别位于湿地模块(19)的对侧面,并且进水口(20)和出水口(21)呈上下位置交互设置,所述第二排水管 (7)的端部伸入进水口(20)中;所述湿地模块(19)从上至下分别是土壤层(22)、生物膜包覆的多孔填料层(23)及多孔陶瓷层(24)。

2.根据权利要求1所述的一种农村生活污水处理工艺,其特征在于:所述步骤三中的微纳米气泡加生物膜载体的协同处理在湿地处理设备中进行。

3.根据权利要求1或2所述的一种农村生活污水处理工艺,其特征在于:所述湿地处理设备设置于污水处理设备下方,且湿地处理设备与污水处理设备连通。

4.根据权利要求1所述的一种农村生活污水处理工艺,其特征在于:所述填料(14)为MBBR填料,所述MBBR填料上附着有一层活性炭。

5.根据权利要求1所示的一种农村生活污水处理工艺,其特征在于:所述进气管(2)位于污水处理桶(1)外的一端连接有风机,进气管(2)位于污水处理桶(1)内的一端贯穿填料框(12)后水平弯折;所述进气管(2)水平弯折部分开设有若干个出气口。

6.根据权利要求1所示的一种农村生活污水处理工艺,其特征在于:所述湿地模块(19)的表面设置有微纳米气泡输入进口(25),并且微纳米气泡输入进口(25)依次连接有微纳米气泡发生器(26)和风机(27);所述微纳米气泡输入进口(25)的深度大于土壤层(22)的厚度,并且小于土壤层(22)与生物膜包覆的多孔填料层(23)的厚度之和。
