专利号: 2016111035198
申请人: 海宁市丁桥镇芦湾股份经济合作社
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种农村生活污水处理工艺,其特征在于,所述处理工艺包括对生活污水进行预处理和后处理;

预处理步骤包括:1、通过过滤装置对生活污水进行过滤,过滤污水中的残渣;2、通过分流装置对酸性污水、碱性污水和中性污水进行分流并储蓄;

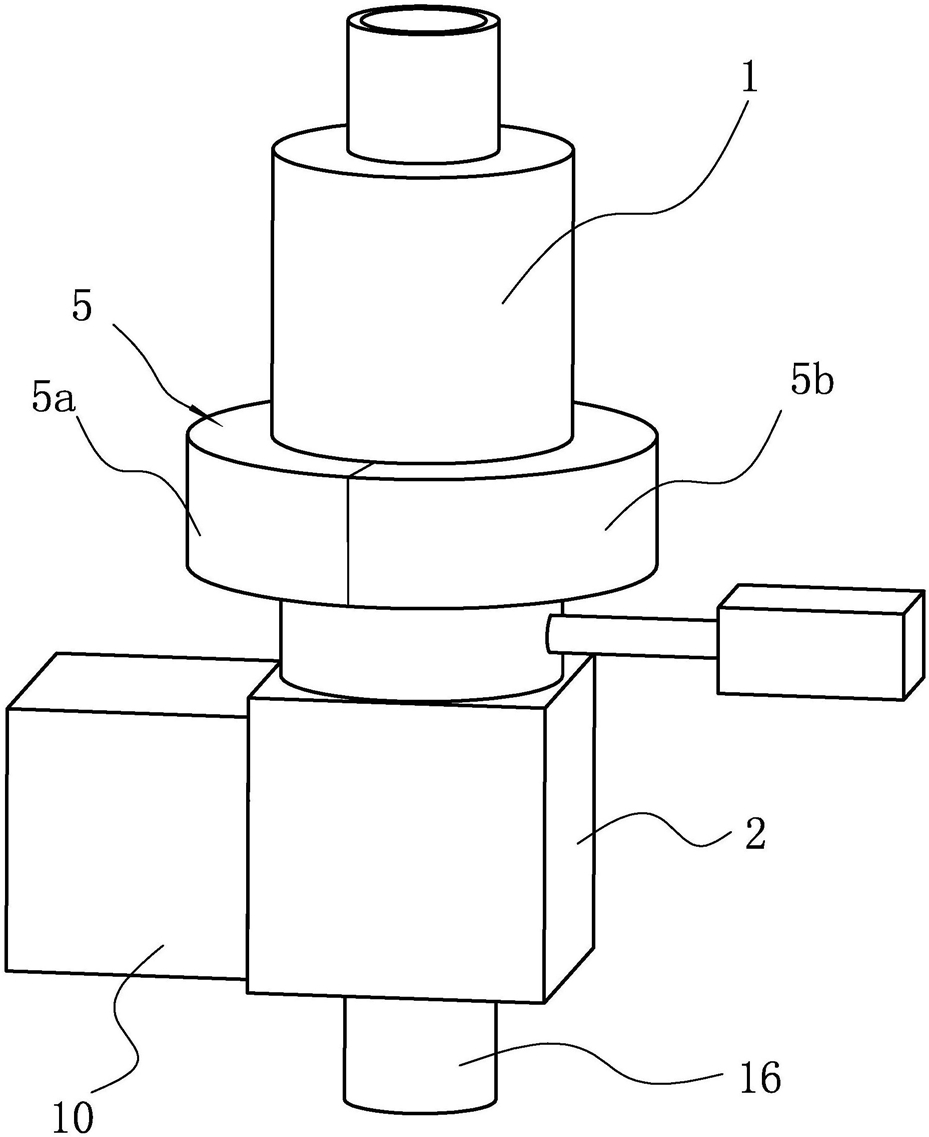

后处理步骤包括:a、通过酸碱中和装置将分流装置分流出的酸性污水和碱性污水进行中和,形成中性污水;b、将中性污水引流至曝气池进行好氧微生物分解污水处理;c、将步骤b中处理后的污水引流至反硝化池进行反硝化处理;d、将步骤c中处理后的污水引流至人工湿地进行处理;e、将步骤d中处理后的污水引流至净化池进行净化处理;所述预处理步骤1中的过滤装置包括竖直设置的一级过滤管(1)和二级过滤管(2),二级过滤管(2)位于一级过滤管(1)的底部并与一级过滤管(1)连接,所述一级过滤管(1)的顶端通过管路与污水排污口连通,所述一级过滤管(1)内设置有呈锥形的用于将残渣甩开的残渣驱散轮(3),残渣驱散轮(3)的锥顶向上设置,所述残渣驱散轮(3)的底部向锥顶部开设有呈锥形的中空开口,使所述残渣驱散轮(3)的圆锥面呈薄壁状,所述残渣驱散轮(3)的圆锥面沿周向开设有若干过滤槽(3a),所述过滤槽(3a)沿残渣驱散轮(3)圆锥面的母线方向开设,并贯通圆锥面的内外壁,所述残渣驱散轮(3)的底部固定有转动轴(4),所述的转动轴(4)与一能使其转动的驱动机构一连接;所述一级过滤管(1)的外壁设置有用于收集从残渣驱散轮(3)甩开的残渣的一级残渣收集箱(5),所述一级残渣收集箱(5)内具有内腔,所述一级残渣收集箱(5)呈环状,包括左半收集箱(5a)和右半收集箱(5b),所述左半收集箱(5a)和右半收集箱(5b)分别可拆卸式固定在所述一级过滤管(1)的外壁,所述一级过滤管(1)的管壁开设有用于将从驱散轮甩开的残渣进入到一级残渣收集箱(5)内腔的第一残渣通口(6),所述一级过滤管(1)的底部侧壁开设有若干回流孔(7),所述若干回流孔(7)与所述一级残渣收集箱(5)的内腔连通;

所述二级过滤管(2)的截面呈长方形,二级过滤管(2)的管内横向设置有残渣驱除辊筒(8),所述的残渣驱除辊筒(8)以轴向固定周向转动的方式固定,所述残渣驱除辊筒(8)的圆周外壁套设有清洁筒(9),所述清洁筒(9)的圆周面均匀分布有刷毛(9a),所述的刷毛(9a)与二级过滤管(2)的内壁相抵触,所述残渣驱除辊筒(8)与一能使其转动的驱动机构二连接;所述二级过滤管(2)的外壁固定有二级残渣收集箱(10),所述二级过滤管(2)的侧壁上开设有连通二级残渣收集箱(10)内腔的第二残渣通口(11),所述二级残渣收集箱(10)内设置有残渣刮板(12),残渣刮板(12)的顶端伸出所述的第二残渣通口(11)与所述清洁筒(9)外壁的刷毛(9a)抵触,残渣刮板(12)的底端通过一预紧机构与所述二级残渣收集箱(10)的内腔底部固定,所述的预紧机构包括伸缩杆(13)和压缩弹簧(14),伸缩杆(13)的顶端与所述残渣刮板(12)的底端固定,伸缩杆(13)的底端与所述二级残渣收集箱(10)的内腔底部固定,所述压缩弹簧(14)套设在所述的伸缩杆(13)上,压缩弹簧(14)的底端与二级残渣收集箱(10)的内腔底部抵靠,压缩弹簧(14)的顶端与所述残渣刮板(12)的底端抵靠,所述二级残渣收集箱(10)的侧壁还设置有侧门(15),所述二级过滤管(2)的底端设置有第一污水排出口(16)。

2.根据权利要求1所述的一种农村生活污水处理工艺,其特征在于,所述预处理步骤2中的分流装置包括PH检测桶(17),PH检测桶(17)的内部具有检测腔,PH检测桶(17)的顶部开设有第二污水排入口(18),所述的第二污水排入口(18)通过管路与所述的第一污水排出口(16)连通,PH检测桶(17)的底部开设有连通检测腔和外部的酸液出液孔、碱液出液孔和中性液出液孔,所述酸液出液孔、碱液出液孔和中性液出液孔的底部依次设置有酸液电磁阀(19)、碱液电磁阀(20)和中性液电磁阀(21),所述酸液电磁阀(19)通过管路与一酸液储蓄箱(22)连通,所述碱液电磁阀(20)通过管路与一碱液储蓄箱(23)连通,所述中性液电磁阀(21)通过管路与一中性液储蓄箱(24)连通,所述中性液储蓄箱(24)通过管路与外界的污水处理池连通,所述PH检测桶(17)的检测腔内设置有电子PH计一(25),所述的电子PH计一(25)、酸液电磁阀(19)、碱液电磁阀(20)和中性液电磁阀(21)均通过线路与一控制器连接。

3.根据权利要求2所述的一种农村生活污水处理工艺,其特征在于,所述后处理步骤a中的酸碱中和装置包括中和反应桶(26),中和反应桶(26)内具有中和反应腔,中和反应桶(26)的一侧开设有酸液输入孔一,另一侧开设有碱液输入孔,所述的酸液输入孔通过管路与一酸控电磁阀(27)连接,酸控电磁阀(27)的另一端通过管路与所述酸液储蓄箱(22)连通,所述碱液输入孔通过管路与一碱控电磁阀(28)连接,碱控电磁阀(28)的另一端通过管路与所述碱液储蓄箱(23)连通,所述中和反应腔的底部开设有出液孔,出液孔通过管路连接有出液电磁阀(29),所述中和反应腔靠近出液孔处设置有电子PH计二(30),所述中和反应腔内设置有搅拌叶轮(31),搅拌叶轮(31)与一能使其转动的驱动机构三连接,所述电子PH计二(30)、酸控电磁阀(27)、碱控电磁阀(28)和出液电磁阀(29)均通过线路与所述的控制器连接。

4.根据权利要求3所述的一种农村生活污水处理工艺,其特征在于,所述后处理步骤b中的曝气池包括池体,所述的池体具有第三污水排入口(32)和第三污水排出口(33),所述的第三污水排入口(32)通过管路与所述的出液电磁阀(29)连接,所述中性液储蓄箱(24)通过管路与所述的第三污水排入口(32)连通,所述池体内设置有曝气发生装置、曝气扩散装置、泡沫消除装置和污泥回收装置,所述的曝气发生装置包括设置在池底的旋桨叶轮(34),所述的旋桨叶轮(34)包括桨叶(34a)和轮毂(34b),所述桨叶(34a)内部具有内腔,桨叶(34a)的顶面开设有若干与桨叶(34a)内腔相连通的出气孔(34aa),所述桨叶(34a)与轮毂(34b)固定,所述轮毂(34b)内部具有进气腔(34ba),进气腔(34ba)与桨叶(34a)的内部空腔相连通,所述轮毂(34b)的底部具有连通进气腔(34ba)的进气口,所述进气口的底部设置有输气管(35),输气管(35)的顶端处于所述的进气口内并与所述进气口间隙配合,输气管(35)的底端连接有一角接头(36),角接头(36)通过管路与一空气泵(37)连接,所述输气管(35)内设置有叶轮转轴(38),叶轮转轴(38)的顶端与所述轮毂(34b)固定,叶轮转轴(38)的底端穿出所述的角接头(36),并与一电机的输出轴连接;

所述的曝气扩散装置包括引流罩(39),所述的引流罩(39)呈倒漏斗状,所述引流罩(39)的上端为封闭端,引流罩(39)的上端侧壁开设有若干通口,引流罩(39)的下端为开口端,所述引流罩(39)设置在所述旋桨叶轮(34)的上方,使所述旋桨叶轮(34)处于所述引流罩(39)下端的开口内,所述引流罩(39)下端开口内还设置有用于将气泡细化的滤泡网(40),所述的滤泡网(40)位于所述桨叶(34a)的上方,所述引流罩(39)的上端还设置有若干呈橄榄状的气泡暂留室(41),所述气泡暂留室(41)沿其轴线水平设置,气泡暂留室(41)的两侧端具有开口,气泡暂留室(41)一侧端的开口与所述引流罩(39)上端侧壁的通口相连通;所述引流罩(39)内竖直设置有呈螺旋状的引流管(42),引流管(42)的底端连接有引流分罩(43),引流管(42)的顶端伸入所述的气泡暂留室(41)内;

所述的泡沫消除装置包括横向设置在曝气池池面的若干喷水管(44),所述喷水管(44)呈上下起伏的波浪形状,所述喷水管(44)的一端为封闭端,另一端为输入端,所述喷水管(44)的底部朝向池底开设有若干喷水孔(44a),所述若干喷水孔(44a)沿喷水管(44)的长度方向均匀分布,所述若干喷水管(44)的输入端与一输水总管(45)连通,输水总管(45)与一增压水泵连接;所述若干喷水管(44)的封闭端与一连接杆(46)固定连接,使所述若干喷水管(44)沿连接杆(46)的长度方向均匀分布,所述输水总管(45)和连接杆(46)沿其长度方向设置有若干漂浮球(47);

所述的污泥回收装置包括设置在曝气池池底的污泥收集箱(48),污泥收集箱(48)的侧面开设有若干污泥进口,所述的污泥进口固定有污泥进嘴(49),所述的污泥进嘴(49)呈漏斗状,包括进口端和出口端,进口端的直径大于出口端的直径,所述污泥进嘴(49)的进口端与所述污泥进口连通并固定,所述污泥进嘴(49)的出口端伸入所述污泥收集箱(48)的箱体(70a)内,所述污泥收集箱(48)的顶部开设有出水口,出水口通过管路与一抽水泵(50)连接,所述污泥收集箱(48)内靠近出水口处横向设置有污泥过滤网(51)。

5.根据权利要求4所述的一种农村生活污水处理工艺,其特征在于,所述曝气发生装置还包括用于使曝气池池底污泥松散的挖掘机构,所述的挖掘机构包括水平设置的挖掘轮(52),所述挖掘轮(52)包括呈环状的轮板(52a),轮板(52a)的周向底部开设有挖掘齿(52aa),所述的挖掘齿(52aa)与曝气池池底接触,所述挖掘轮(52)与所述叶轮转轴(38)的底端穿出角接头(36)的部分连接。

6.根据权利要求5所述的一种农村生活污水处理工艺,其特征在于,所述后处理步骤d中的人工湿地包括涵养池(53),所述涵养池(53)包括由混凝土砌成的池体,所述的池体包括第四污水排入口(54)和第四污水排出口(55),第四污水排入口(54)通过管路与所述的第三污水排出口(33)连通,所述池体内的上层种植有挺水植物(56),所述池体内的下层种植有沉水植物(57),所述挺水植物(56)种植在一漂浮平台(58)上,所述的漂浮平台(58)包括依次从下往上叠设的尼龙层(59)、砂石层(60)和泥土层(61),所述的尼龙层(59)包括一对相互平行设置的网板一(62),所述网板一(62)之间压叠有尼龙线,所述的砂石层(60)包括一对相互平行设置的网板二(63),所述网板二(63)之间填充有砂石,所述的泥土层(61)包括一对相互平行设置的网板三(64),所述网板三(64)之间填充有泥土,所述的挺水植物(56)种植在所述的泥土层(61)上,所述网板一(62)、网板二(63)和网板三(64)的周边固定在一保持架(65)上并通过保持架(65)相互层叠和固定,所述保持架(65)上固定有若干漂浮箱(66);所述涵养池(53)的池底填铺有泥土,在泥土上铺盖有网板四(67),所述沉水植物(57)种植在所述涵养池(53)池底的泥土中。

7.根据权利要求6所述的一种农村生活污水处理工艺,其特征在于,所述涵养池(53)的顶部设置有呈半球形的空气引流罩(68),所述空气引流罩(68)的底端为开口端,顶部为封闭结构,所述空气引流罩(68)的底端覆盖住所述涵养池(53)的池体,所述空气引流罩(68)的底部两侧开设有通气口(68a),所述空气引流罩(68)的顶部开设有排气孔,所述排气孔通过管路与一抽气泵(69)连接,抽气泵(69)的另一端通过管路与一臭气处理箱(70)连接,所述的臭气处理箱(70)包括箱体(70a),箱体(70a)的一侧开设有进气口,并通过管路与所述的抽气泵(69)连接,箱体(70a)的另一侧开设有出气口,所述箱体(70a)内设置有若干滤气层(70b),所述的滤气层(70b)包括滤气夹网(70c),所述的滤气夹网(70c)之间夹持有活性炭。

8.根据权利要求7所述的一种农村生活污水处理工艺,其特征在于,所述后处理步骤e中的净化池包括从上至下呈台阶逐级分布的一级池体(71)、二级池体(72)、三级池体(73)和四级池体(74),所述一级池体(71)具有第五污水排入口(75),所述四级池体(74)具有第五污水排出口(76),所述一级池体(71)开设有第一引流口(77),所述一级池体(71)内的池水通过第一引流口(77)排向所述的二级池体(72),所述二级池体(72)开设有第二引流口(78),所述二级池体(72)内的池水通过第二引流口(78)排向所述的三级池体(73),所述三级池体(73)开设有第三引流口(79),所述三级池体(73)内的池水通过第三引流口(79)排向所述的四级池体(74);所述第一引流口(77)内设置有砾石过滤层(80),所述第二引流口(78)内设置有砂石过滤层(81),所述第三引流口(79)内设置有活性炭吸附层(82)。

9.根据权利要求8所述的一种农村生活污水处理工艺,其特征在于,所述的砾石过滤层(80)包括若干组砾石夹网(83),所述的砾石夹网(83)夹持有砾石,所述的若干组砾石夹网(83)并列抵靠封截所述的第一引流口(77),所述的砂石过滤层(81)包括若干组砂石夹网(84),所述的砂石夹网(84)夹持有砂石,所述的若干组砂石夹网(84)并列抵靠封截所述的第二引流口(78),所述的活性炭吸附层(82)包括若干组活性炭夹网(85),所述的活性炭夹网(85)夹持有活性炭,所述的若干组活性炭夹网(85)并列抵靠封截所述的第三引流口(79)。
