专利号: 2019103907386
申请人: 北京汇沣联合电梯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

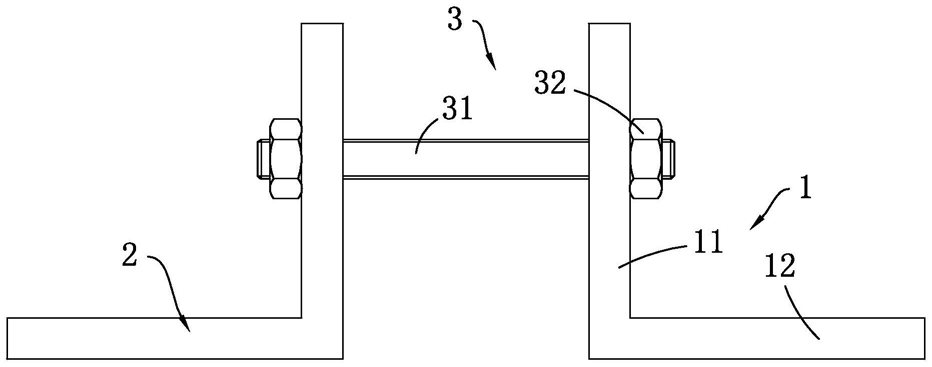

1.一种电梯曳引钢丝绳夹绳装置,其特征在于:包括相对设置的第一夹板(1)、第二夹板(2),以及连接所述第一夹板(1)和第二夹板(2)的若干个连接组件(3),若干个连接组件(3)于第一夹板(1)和第二夹板(2)之间形成有若干个与曳引钢丝绳(9)一一对应,以供曳引钢丝绳(9)穿过的安装间隔,若干个曳引钢丝绳(9)通过连接组件(3)被夹紧在第一夹板(1)和第二夹板(2)之间。

2.根据权利要求1所述的电梯曳引钢丝绳夹绳装置,其特征在于:所述第一夹板(1)和第二夹板(2)各自具有一固定部(11),第一、二夹板(1,2)的固定部(11)上相对地开设有若干安装通孔(111),若干个连接组件(3)对应对穿过安装通孔(111)。

3.根据权利要求2所述的电梯曳引钢丝绳夹绳装置,其特征在于:所述连接组件(3)包括螺纹杆(31)和两个锁紧螺母(32),所述螺纹杆(31)穿过第一、二夹板(1,2)的固定部(11),并在第一、二夹板(1,2)的背面通过锁紧螺母(32)锁紧。

4.根据权利要求1所述的电梯曳引钢丝绳夹绳装置,其特征在于:所述第一、二夹板(1,

2)为角钢。

5.根据权利要求4所述的电梯曳引钢丝绳夹绳装置,其特征在于:所述角钢的规格尺寸为75*75*8mm。

6.一种应用权利要求1-5任意一项所述的电梯曳引钢丝绳夹绳装置的截绳方法,其特征在于,该方法包括以下步骤:步骤一、测量对重(30)与缓冲器距离如果超出安装标准范围,测算出所要截取的长度;

步骤二、安排在机房的维修人员开慢车至顶层,安排在底坑的维修人员利用支撑物将对重(30)撑起,保证缓冲距符合安装标准范围;

步骤三、将提升器悬挂在机房的顶部,作为备用;

步骤四、在机房内,将对重侧的曳引钢丝绳(9)利用所述电梯曳引钢丝绳夹绳装置(10)夹紧,并将电梯曳引钢丝绳夹绳装置(10)卡在搁机梁(5)上;

步骤五、电梯停电处理,将提升器的提升端与轿厢(40)顶部的直梁连接在一起,并缓慢向上提拉,使得轿厢侧的曳引钢丝绳(9)处于松弛状态,在轿厢侧的曳引钢丝绳(9)上标记待截取位置(60);

步骤六、通过提升器使限速器、安全钳动作;并且驱动提升器保持向上提拉轿厢(40)的趋势;

步骤七、一组维修人员站在轿厢(40)顶部,一组维修人员站在机房内同时配合进行工作,位于机房内的维修人员将轿厢侧绳头组合(7)拆卸,位于轿厢(40)顶部的维修人员一根一根地将曳引钢丝绳(9)下放到轿厢(40)顶部,根据标记的待截取位置(60)对曳引钢丝绳(9)进行截断、锥套浇灌;每完成一根曳引钢丝绳(9),轿厢(40)顶部的维修人员将其穿入机房,机房内的维修人员进行绳头固定,直至完成所有曳引钢丝绳(9)的截取、装配工作;

步骤八、维修人员控制提升器将轿厢(40)抬高,恢复限速器和安全钳至正常位置,然后下放轿厢(40)使得曳引钢丝绳(9)全部受力;

步骤九、拆除电梯曳引钢丝绳夹绳装置(10),维修人员离开轿厢(40)顶部,维修人员将底坑的支撑物取出,使得曳引钢丝绳(9)完全受力;进一步调整曳引钢丝绳(9)的张力后,撤出提升器;

步骤十、进行电梯静载试验、曳引能力试验,试验合格后,正常投入运行。

7.根据权利要求6所述的截绳方法,其特征在于:在步骤四中,还包括电梯曳引钢丝绳夹绳装置(10)的安装步骤:将电梯曳引钢丝绳夹绳装置(10)的第一夹板(1)和第二夹板(2)分别放置在对重侧的曳引钢丝绳(9)的两侧;

将连接组件(3)依次穿过第一夹板(1)和第二夹板(2)并在两端进行固定,保证连接组件(3)与曳引钢丝绳(9)间隔设置,之后继续紧固连接组件(3)使得第一夹板(1)和第二夹板(2)夹紧曳引钢丝绳(9)。

8.根据权利要求6所述的截绳方法,其特征在于:在步骤四中,在曳引钢丝绳(9)待夹紧的部位缠绕棉丝进行防护。

9.根据权利要求6所述的截绳方法,其特征在于:在步骤五中,根据电梯的曳引比,轿厢(40)的提升高度大于测算出的所要截取的长度与曳引比的乘积。

10.根据权利要求6所述的截绳方法,其特征在于:所述提升器包括手动链、手动葫芦(8),以及电动葫芦的一种。
