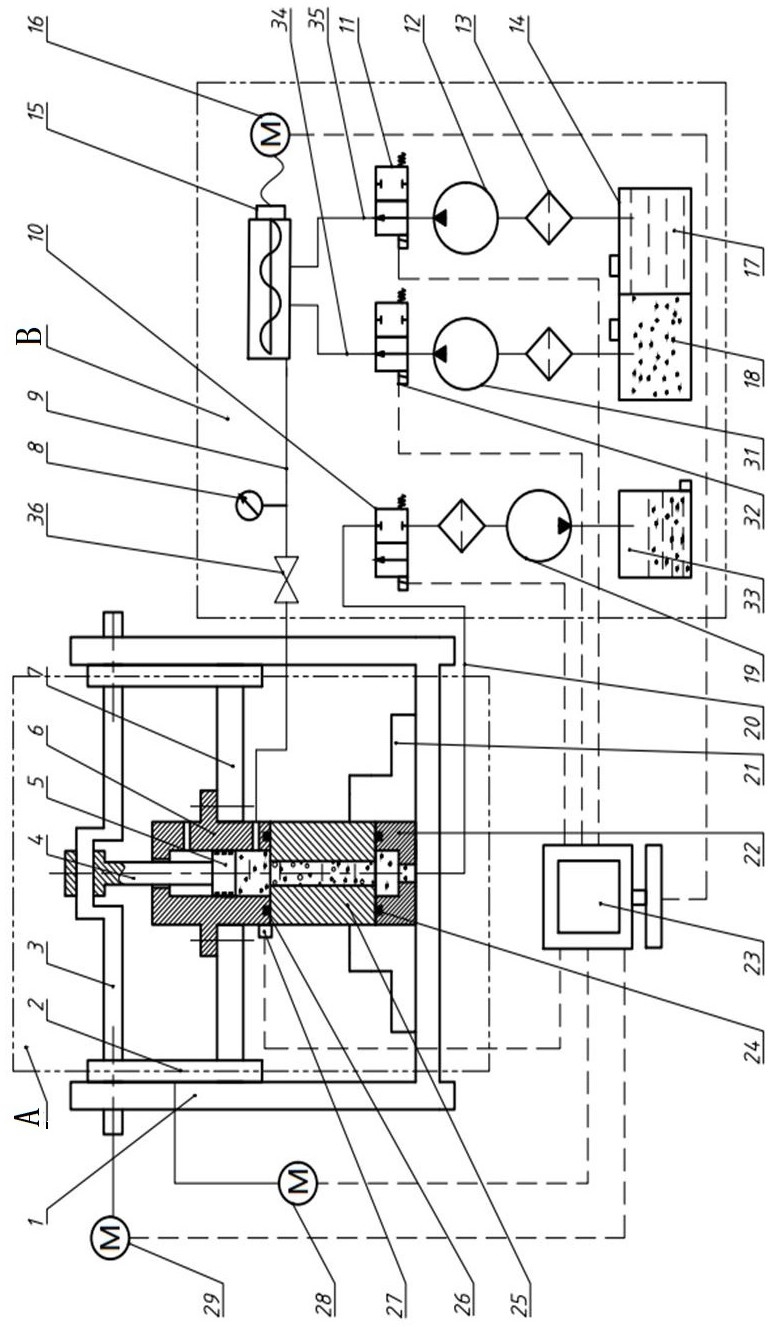

1.一种增材制造成形内孔表面抛光及强化一体化加工系统,包括工作台(1)以及由二号驱动电机(28)驱动沿工作台(1)上下移动的移动板(2),其特征是:水平布置的曲轴(3)两端通过轴承连接移动板(2),曲轴(3)由三号驱动电机(29)驱动,曲轴(3)的正中间活动连接连杆(4)上端,连杆(4)下端竖直向下伸在活塞缸(6)内固定连接活塞(5);活塞缸(6)的缸体固定连接竖直移动架(7),竖直移动架(7)固定连接移动板(2),活塞缸(6)的正下方是带有上下贯通的内孔的增材制造成形工件(25),增材制造成形工件(25)下端垫在垫板(22)上,垫板(22)固定连接工作台(1),垫板(22)正中间开有增材制造成形工件(25)的内孔贯通的通孔,垫板(22)通孔的下端是出液口;活塞缸(6)上端侧壁开有出气口、下端侧壁开有进液口,该进液口经进液管(9)连接搅拌装置(15)的输出口,进液管(9)上串联截止阀(36)、压力表(8),搅拌装置(15)由一号驱动电机(16)驱动;搅拌装置(15)的第一个输入口经二号进液支管(35)连接密闭容器(14)中的注有油液(17)的器室,二号进液支管(35)上串联一号二位二通阀(11)、一号液压泵(12)和第一个过滤器(13);搅拌装置(15)的第二个输入口经一号进液支管(34)连接密闭容器(14)中的注有纳米胶体(18)的器室,一号进液支管(34)上串联三号二位二通阀(32)、三号液压泵(31)和第二个过滤器(13);垫板(22)通孔的下端出液口经出液管(20)连接废液回收箱(33),出液管(20)上串接二号二位二通阀(10)、第三个过滤器(13)和二号液压泵(19);控制器(23)通过控制线分别连接所述的一号驱动电机(16)、二号驱动电机(28)、三号驱动电机(29)、截止阀(36)、一号二位二通阀(11)、二号二位二通阀(10)、三号二位二通阀(32)、一号液压泵(12)、二号液压泵(19)和三号液压泵(31)。
2.根据权利要求1所述的增材制造成形内孔表面抛光及强化一体化加工系统,其特征是:活塞缸(6)的下端面上固定嵌有O型密封圈(26),垫板(22)上端设有密封圈(24),加工时,垫板(22)的通孔、增材制造成形工件(25)的内孔以及活塞缸(6)内腔之间形成一个密封腔室。
3.根据权利要求1所述的增材制造成形内孔表面抛光及强化一体化加工系统,其特征是:增材制造成形工件(25)的内孔位于活塞缸(6)内腔的正下方,增材制造成形工件(25)的内孔中心轴、垫板(22)的通孔中心轴、活塞缸(6)内腔的中心轴三者共线。
4.根据权利要求1所述的增材制造成形内孔表面抛光及强化一体化加工系统,其特征是:活塞缸(6)的下端设有判断活塞缸(6)和增材制造成形工件(25)之间位置的光敏传感器(27),光敏传感器(27)通过信号线连接控制器(23)。
5.根据权利要求1所述的增材制造成形内孔表面抛光及强化一体化加工系统,其特征是:增材制造成形工件(25)旁边没有用于夹紧增材制造成形工件(25)和垫板(22)的定位夹紧装置(21),定位夹紧装置(21)底部固定连接工作台(1)。
6.一种权利要求1所述的增材制造成形内孔表面抛光及强化一体化加工系统的加工方法,其特征是包括以下步骤:
步骤A:控制器(23)控制二号驱动电机(28)工作,带动移动板(2)向下运动,活塞缸(6)向下接触并压紧增材制造成形工件(25);
步骤B:控制器(23)打开截止阀(36)、一号二位二通阀(11)和三号二位二通阀(32),关闭二号二位二通阀(10),启动一号液压泵(12)和三号液压泵(31),将油液(17)、纳米胶体(18)的混合液输入到搅拌装置(15)内,控制一号驱动电机(16)转动,启动搅拌装置(15)工作,搅拌装置(15)充分混合油液(17)和纳米胶体(18),混合后的混合液输入到增材制造成形工件(25)的内孔中,关闭截止阀(36)、一号二位二通阀(11)、三号二位二通阀(32)、一号驱动电机(16)、一号液压泵(12)和三号液压泵(31);
步骤C:控制器(23)控制三号驱动电机(29)工作,曲轴(3)转动,活塞(5)上下往复运动,使增材制造成形工件(25)的内孔内液体压力发生变化出现空化效应,纳米胶体(18)对增材制造成形工件(25)的内孔内表面进行抛光;
步骤D:抛光结束后,控制器(23)关闭三号驱动电机(29),打开二号二位二通阀(10)和二号液压泵(19),将混合液回收到废液回收箱(33)中;
步骤E:控制器(23)打开一号二位二通阀(11)和截止阀(36),启动一号液压泵(12),将油液(17)经搅拌装置(15)输入到增材制造成形工件(25)的内孔中,关闭截止阀(36)、一号液压泵(12)和一号二位二通阀(11),控制器(23)控制三号驱动电机(29)带动曲轴(3)转动,使活塞(5)往复运动,对增材制造成形工件(25)的内孔内表面进行强化。
