1.一种通过电化学抛光在纯铝表面形成纳米级多孔膜层的方法，其特征在于具有以下步骤：

①将水洗后的纯铝置于60℃～80℃的碱溶液中30s～60s，取出并水洗，再置于稀硝酸溶液中浸渍30s～50s，取出并水洗即可；所述的碱溶液为每升含有1g～10g的磷酸钠以及5g～40g的氢氧化钠的水溶液；所述的稀硝酸溶液的体积百分比为10%～30%；

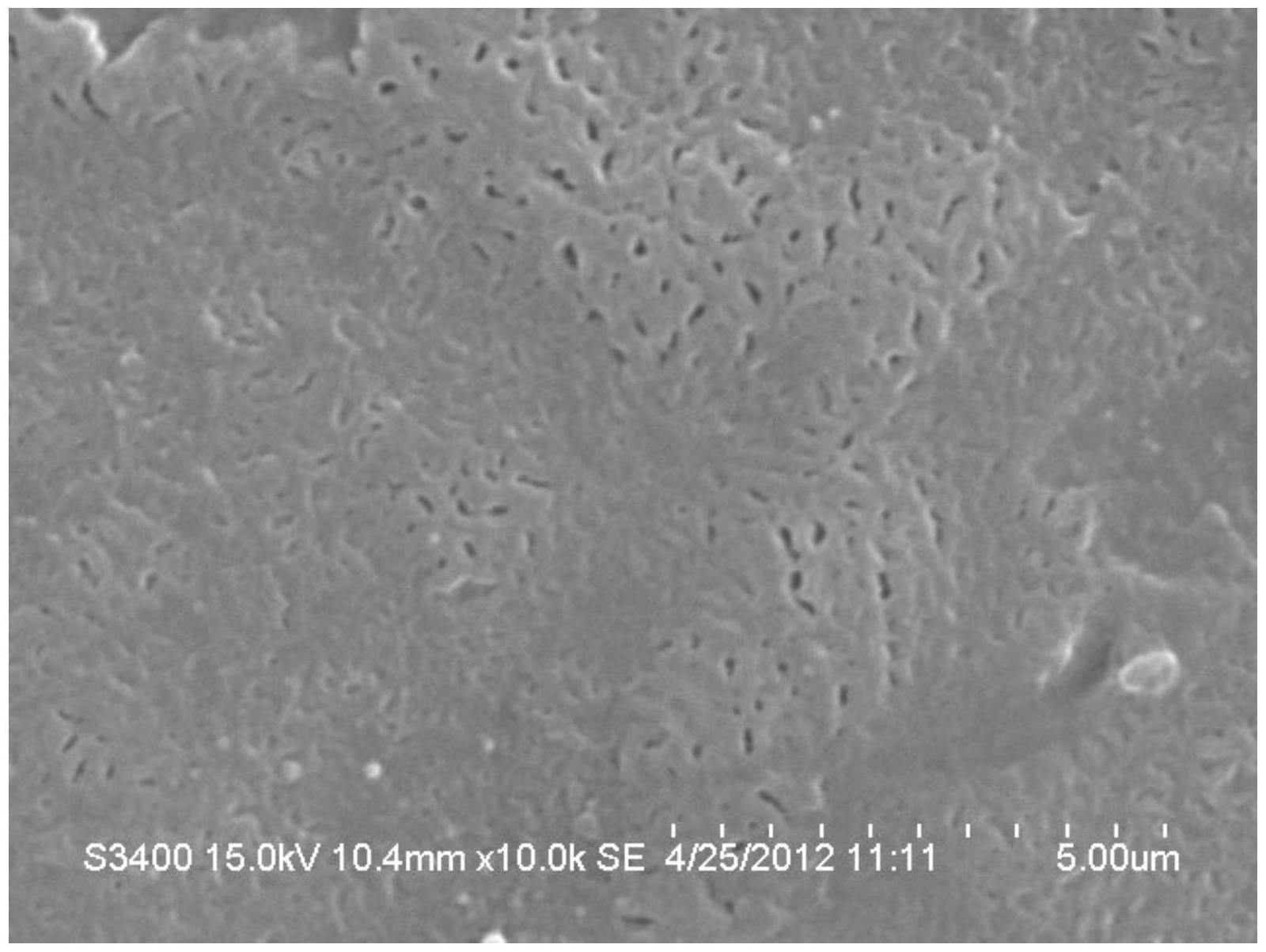

②将步骤①预处理后的纯铝作为阳极且与作为阴极的铂电极一起放入电化学抛光溶液中，并使阴阳极间距为60mm，然后在0℃～40℃的温度下，在120mA/cm2～140mA/cm2的电流密度下进行电化学抛光10s～90s，从而在纯铝表面形成纳米级多孔膜层；所述的电化学抛光溶液由1,2-丙二醇与高氯酸按照6∶1～4∶1的体积比组成；

③对步骤②电化学抛光后的纯铝进行清洗和烘干。
