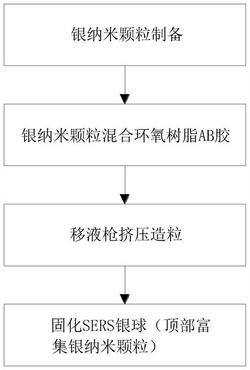

1.一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤包括(1)制备Ag纳米颗粒：在80-120mL去离子水煮沸的条件下，加入1-3mL配制好的50-70mM硝酸银溶液，和2-4mL浓度为0.04-0.06g/mL的聚乙烯吡咯烷酮(PVP)溶液或柠檬酸三钠溶液，保持550-650rpm恒定转速搅拌，随后滴加1-3mL80-120mM硼氢化钠溶液，得到淡灰色的浑浊液，持续沸腾搅拌10-20min，即得Ag纳米颗粒；

(2)制备球形SERS基底：在Ag纳米颗粒中加入去离子水，超声使其分散均匀，接着加入成胶剂并搅拌成均匀的混合物，用移液枪吸取0.4-0.6mL的混合物，然后缓慢挤压移液枪，使混合物在枪头下悬挂成球，此时Ag纳米颗粒在重力作用下富集到球形最下位置，保持球体悬挂3-5min固化，随后剪下枪头前端，倒立放置，即得快速固化球形SERS基底。

2.根据权利要求1所述的一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤(2)中，所述Ag纳米颗粒的浓度在0.02-0.05g/mL。

3.根据权利要求1所述的一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤(2)中，所述成胶剂为环氧树脂AB胶、丙烯酸型胶、紫外线型胶或模具硅橡胶中的一种。

4.根据权利要求1所述的一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤(2)中，所述Ag纳米颗粒与成胶剂的质量比值为1:20至1:100。

5.根据权利要求1所述的一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤(2)中，所述Ag纳米颗粒与成胶剂混合方法为机械搅拌与超声振荡相结合的方法，且混合时间10-30s。

6.根据权利要求1所述的一种胶封Ag纳米颗粒快速固化球形SERS基底的制备方法，其特征在于：步骤(1)中，所述聚乙烯吡咯烷酮(PVP)溶液先在室温下放置2h后再使用。
