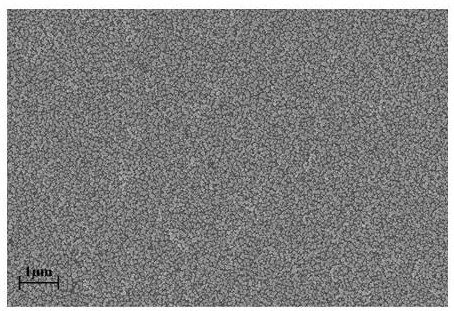

1.一种基于金纳米颗粒的均匀SERS基底的制备方法，其特征在于：包括以下步骤：

1）硅片分别先后浸泡于碱洗液和酸洗液中；

2）上述硅片经水洗干燥后浸泡于体积浓度为1% 10%的硅烷和甲苯的混合液中；

~

3）第2步处理完的硅片在0.25mM的氯金酸溶液中浸泡4-6小时；

4）之后取出用去离子水冲洗干净，再次将硅片置于5mM的硼氢化钠溶液中还原20 30分~钟；

5）取出第4步的硅片，置于0.25mM氯金酸和0.5mM柠蒙酸三钠的混合液中等待其反应30分钟；

6）取出第5步的硅片，用去离子水冲洗后置于1.0-1.5mM氯金酸溶液中，逐滴加入1mM的抗坏血酸，滴加完毕后反应20 30分钟；

~

7） 取出硅片，清洗，干燥后即可。

2.根据权利要求1所述的一种基于金纳米颗粒的均匀SERS基底的制备方法，其特征在于：所述步骤6中，每10 ml的氯金酸溶液中，逐滴加入抗坏血酸5 6ml，滴加速度为每秒滴加~

0.1-0.05ml。
