专利号: 2019103314484
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

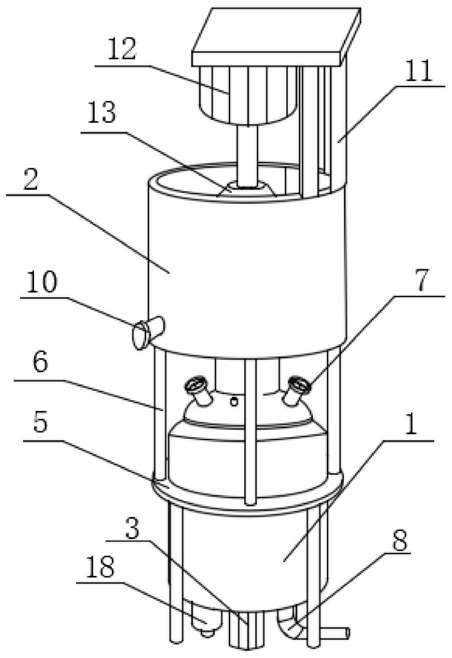

1.一种汽车拆解过程中贵金属智能回收装置,包括浸提箱(1)、机架(6)和粉碎箱(2),其中,所述浸提箱(1)设置在所述机架(6)内且位于所述粉碎箱(2)的下方;

所述粉碎箱(2)固定安装在所述机架(6)的顶部,且所述粉碎箱(2)的下端出口连接至所述浸提箱(1);

所述粉碎箱(2)内设置有可高速转动的粉碎辊组件(13),所述粉碎箱(2)的内壁上设置有研磨球(14);其特征在于,所述粉碎辊组件(13)与所述研磨球(14)之间设置有粉碎间隙,所述粉碎间隙用于对加入酸性溶液的贵金属进行研磨粉碎过程中的贵金属溶液的流动;所述粉碎间隙为可调节的设置;

还包括间隙控制器(23),所述间隙控制器(23)能够对所述粉碎间隙进行调节,以便随着粉碎的不断进行所述粉碎间隙逐渐减小;

所述粉碎辊组件(13)包括外安装座(19),所述外安装座(19)的外端面圆周阵列凸出设置有粉碎研磨头(20),所述外安装座(19)和所述粉碎研磨头(20)均为可伸缩的调节设置,以便调节所述粉碎间隙的大小;

所述粉碎辊组件(13)还包括嵌入座(21)和内座(22),所述外安装座(19)固定同轴套设在所述内座(22)的外部,所述外安装座的径向内侧设置有阶梯嵌入槽,所述嵌入座固定安装在所述粉碎研磨头(20)的径向内端,所述粉碎研磨头(20)以间隙配合的方式容纳于所述阶梯嵌入槽的大阶梯槽处,所述嵌入座(21)固定嵌入在所述阶梯嵌入槽的小阶梯槽处,且所述嵌入座的径向内端固定在所述内座(22)的外周上;

所述间隙控制器(23)设置在所述内座(22)的中心容纳腔内;

所述粉碎研磨头(20)采用超磁致伸缩材料制成,所述间隙控制器通过电磁磁场的控制实现对粉碎研磨头(20)的磁致伸缩控制;

所述外安装座(19)采用磁致伸缩材料制成,且外安装座(19)采用的磁致伸缩材料的磁致伸缩系数小于所述粉碎研磨头(20)采用的超磁致伸缩材料的磁致伸缩系数。

2.根据权利要求1所述的一种汽车拆解过程中贵金属智能回收装置,其特征在于,所述粉碎研磨头(20)的端部为凸形结构,且其凸形端部设置有研磨颗粒。

3.根据权利要求1所述的一种汽车拆解过程中贵金属智能回收装置,其特征在于,所述浸提箱(1)的底部固定安装有第一电机(3),所述第一电机(3)的输出轴固定连接有搅拌组件(4),所述搅拌组件(4)延伸至浸提箱(1)的内部,所述浸提箱(1)的顶部设置有浸提液添加管(7),所述浸提箱(1)的底部连通有冲洗管(8)和排液管(18),所述浸提箱(1)的内壁固定连接有挡网(17),所述浸提箱(1)的外侧采用多个固定环(5)固定在机架(6)上。

4.根据权利要求3所述的一种汽车拆解过程中贵金属智能回收装置,其特征在于,所述粉碎箱(2)的内壁位于所述粉碎辊组件的下端的下方固定连接有筛板(9),所述粉碎箱(2)的内壁固定连接有位于筛板(9)下方的下料斗(15),且下料斗(15)的上表面设置为光滑状,所述粉碎箱(2)的两侧均设置有排废口(10),所述粉碎箱(2)的顶部固定连接有安装架(11),所述安装架(11)的底部固定安装有第二电机(12),所述第二电机(12)的输出轴固定连接有粉碎辊组件(13)。

5.根据权利要求3所述的一种汽车拆解过程中贵金属智能回收装置,其特征在于,所述搅拌组件(4)包括有搅拌轴(41),所述搅拌轴(41)与浸提箱(1)的连接处设置有轴承,所述搅拌轴(41)的表面固定连接有等距分布的搅拌叶(42),所述搅拌轴(41)的顶部固定连接有散料轮(43),所述粉碎辊组件(13)的底部设置有防堵头(16)。
