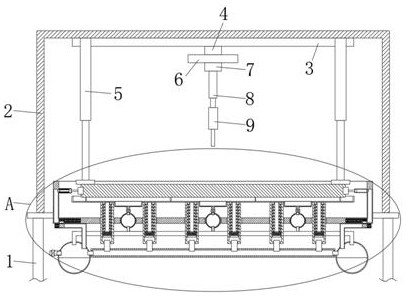

1.一种电气自动化板材切割设备，包括两个支撑板（1），其特征在于，两个所述支撑板（1）的上端均固定连接有固定块（10），两个所述固定块（10）的上端共同固定连接有U形架（2），所述U形架（2）的底部设有切割机构，所述U形架（2）的底部对称设有两个第一自动伸缩杆（5），两个所述第一自动伸缩杆（5）的伸缩端均固定连接有压块（27），两个所述固定块（10）相对的侧壁共同固定连接有工作台（16），所述工作台（16）的上端设有第一放置槽（15），所述工作台（16）的底部侧壁贯穿设有多个与第一放置槽（15）相互连通的输气机构，多个所述输气机构的上端共同固定连接有放置板（14），所述放置板（14）的上端设有第二放置槽（20），所述第二放置槽（20）的内底部固定连接有多个支撑条（19），多个所述支撑条（19）的上端放置有待加工件（21）；多个所述输气机构的下方设有连通板（11），所述连通板（11）的底部设有连通腔（12），多个所述输气机构的下端均贯穿连通板（11）的上端并均延伸至连通腔（12）内，所述连通板（11）的两端均贯穿设有与其相互连通的储气机构，两个所述储气机构之间共同设有与其相互连通的连通管（18），所述连通管（18）的上端设有多个吸附机构，多个所述吸附机构的上端均依次贯穿工作台（16）的底部侧壁、放置板（14）的底部侧壁并均与第二放置槽（20）相互连通，两个所述储气机构均连通有传动机构，两个所述传动机构的上端均与工作台（16）的底部侧壁固定连接，所述工作台（16）的内部对称设有两个夹持机构，两个所述夹持机构相对的侧壁均与待加工件（21）的外侧壁相抵。

2.根据权利要求1所述的一种电气自动化板材切割设备，其特征在于，所述切割机构包括固定在U形架（2）底部且轨道朝下设置的第一电动滑轨（3），所述第一电动滑轨（3）上设有与其配套的第一电动滑块（4），所述第一电动滑块（4）的底部侧壁固定连接有轨道朝下设置的第二电动滑轨（6），所述第二电动滑轨（6）上设有与其配套的第二电动滑块（7），所述第二电动滑块（7）的底部固定连接有第二自动伸缩杆（8），所述第二自动伸缩杆（8）的伸缩端固定连接有切割机（9）。

3.根据权利要求1所述的一种电气自动化板材切割设备，其特征在于，所述输气机构包括贯穿设置在工作台（16）底部侧壁的固定杆（51），所述固定杆（51）的内部设有滑动腔（52），所述滑动腔（52）内滑动连接有第一活塞块（54），所述第一活塞块（54）的上端固定连接有升降杆（53），所述升降杆（53）的上端贯穿固定杆（51）的上端侧壁并与其侧壁滑动连接，且所述升降杆（53）的上端与放置板（14）的底部侧壁固定连接，所述第一活塞块（54）与滑动腔（52）的内顶部之间连接有多个第一弹簧（50），所述滑动腔（52）的内侧壁固定连接有环形块（55），所述固定杆（51）的底部侧壁贯穿设有与滑动腔（52）相互连通的第一输气管（13），所述第一输气管（13）的下端贯穿连通板（11）并与连通腔（12）相互连通。

4.根据权利要求1所述的一种电气自动化板材切割设备，其特征在于，所述储气机构包括贯穿设置在连通板（11）侧壁上的第二输气管（24），所述第二输气管（24）远离连通板（11）的一侧设有半球形板（26），所述第二输气管（24）贯穿半球形板（26）的侧壁，所述半球形板（26）的底部设有与其密封连接的密封气囊（25），所述密封气囊（25）与半球形板（26）之间密封形成密封腔，所述半球形板（26）远离第二输气管（24）的一端贯穿设有与密封腔相互连通的第三输气管（22），所述第三输气管（22）上设有气阀（23），所述连通管（18）贯穿半球形板（26）的侧壁并与密封腔相互连通。

5.根据权利要求4所述的一种电气自动化板材切割设备，其特征在于，所述吸附机构包括贯穿设置在连通管（18）上并与其相互连通的第四输气管（49），所述工作台（16）的侧壁贯穿设有与其侧壁固定连接的球形块（47），所述球形块（47）的内部设有球形腔，所述球形腔内设有储气囊（48），所述第四输气管（49）的上端依次贯穿球形块（47）的侧壁、储气囊（48）的侧壁并与其相互连通，所述储气囊（48）远离第四输气管（49）的一端设有与其相互连通的输送软管（45），所述输送软管（45）的上端贯穿球形块（47）的侧壁，所述放置板（14）的底部侧壁贯穿设有与第二放置槽（20）相互连通的收集板（44），所述收集板（44）的上端设有收集槽，所述收集槽的内底部放置有过滤网（43），所述输送软管（45）的上端贯穿收集板（44）的底部侧壁并与收集槽相互连通，所述输送软管（45）上设有单向阀（46）。

6.根据权利要求5所述的一种电气自动化板材切割设备，其特征在于，所述传动机构包括贯穿设置在半球形板（26）侧壁上的L形板（17），所述L形板（17）的侧壁设有L形槽，所述L形板（17）远离L形槽的一端侧壁贯穿设有与L形槽相互连通的通气孔（37），所述L形槽内滑动连接有磁性滑塞（39），所述磁性滑塞（39）与L形槽内侧壁之间连接有多个第二弹簧（38）。

7.根据权利要求6所述的一种电气自动化板材切割设备，其特征在于，所述夹紧机构包括设置在工作台（16）内部的L形腔（28），所述L形腔（28）的内底部设有卡槽，所述L形腔（28）内滑动连接有第二活塞块（36），所述第二活塞块（36）与L形腔（28）的内侧壁之间连接有多个第三弹簧（42），所述第二活塞块（36）的底部设有连接槽（41），所述连接槽（41）内滑动连接有磁块（40），所述磁块（40）与磁性滑塞（39）相对的侧壁磁极相反，所述磁块（40）与连接槽（41）的内顶部之间连接有多个第四弹簧（35），所述第一放置槽（15）的内侧壁固定连接有固定板（30），所述固定板（30）的内部设有移动腔，所述移动腔内滑动连接有第三活塞块（32），所述第三活塞块（32）与移动腔的内侧壁之间连接有多个第五弹簧（31），所述移动腔内滑动连接有第五输气管（29），所述第五输气管（29）依次贯穿固定板（30）的侧壁、第一放置槽（15）的内侧壁并与L形腔（28）相互连通，所述第三活塞块（32）的侧壁固定连接有移动杆（33），所述移动杆（33）远离第三活塞块（32）的一端贯穿固定板（30）的侧壁并与其侧壁滑动连接，所述移动杆（33）的侧壁固定连接有夹持板（34），所述夹持板（34）的侧壁与待加工件（21）的侧壁相抵紧。

8.根据权利要求7所述的一种电气自动化板材切割设备，其特征在于，所述夹持板（34）的侧壁设有防滑纹。
