1.一种纳米纤维基三维导电网络增强柔性透明聚合物复合材料,它由纳米纤维三维网络骨架、复合在所述纳米纤维三维网络骨架内部或/和表面的导电网络及包覆所述纳米纤维三维网络骨架与导电网络的透明聚合物基体组成,各组分的质量百分比为,纳米纤维三维网络骨架:导电网络:透明聚合物基体=(50~9):(10~1):(90~40)。
2.根据权利要求1所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料,其特征在于:所述纳米纤维三维网络骨架的材质为聚酯、聚酰胺、聚烯烃、聚乙烯醇或聚烯烃共聚物中的至少一种。
3.根据权利要求1所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料,其特征在于:所述透明聚合物基体的折射率与纳米纤维三维网络骨架的折射率相匹配。
4.根据权利要求1~3中任意一项所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料,其特征在于:所述纳米纤维三维网络骨架中纳米纤维直径为50~500nm。
5.一种权利要求1所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料的制备方法,它包括将纳米纤维三维网络骨架与导电纳米材料复合得纳米纤维基三维导电网络,再将所述纳米纤维基三维导电网络与透明聚合物基体经浸渍-固化或熔融热压制得复合材料。
6.根据权利要求5所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料的制备方法,其特征在于:所述导电纳米材料包括银浆、银纳米线、碳纳米管或石墨烯中的至少一种。

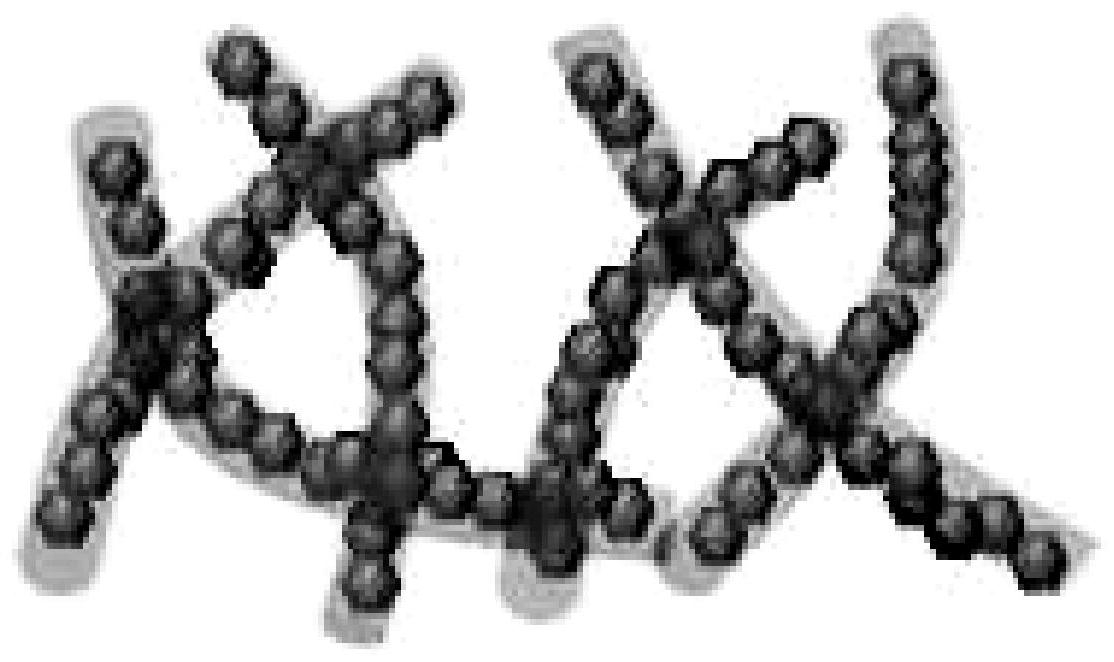

7.根据权利要求5或6所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料的制备方法,其特征在于:所述纳米纤维基三维导电网络的制备包括如下过程:将导电纳米材料添加至聚酯、聚酰胺、聚烯烃、聚乙烯醇或聚烯烃共聚物的至少一种中,经静电纺丝或熔融共混工艺使导电纳米材料填充在纳米纤维三维网络骨架的内部。
8.根据权利要求5或6所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料的制备方法,其特征在于:所述纳米纤维基三维导电网络的制备包括如下过程:采用沉积、吸附或蒸镀方式中的任意一种使导电纳米材料复合到纳米纤维三维网络骨架的表面。
9.根据权利要求5或6所述纳米纤维基三维导电网络增强柔性透明聚合物复合材料的制备方法,其特征在于:所述纳米纤维基三维导电网络的制备包括如下过程:同时采用静电纺丝、熔融共混工艺中的一种及沉积、吸附、蒸镀方式中的一种使导电纳米材料同时复合在纳米纤维三维网络骨架的内部及表面。
