专利号: 2019103126466
申请人: 江苏信众知识产权运营管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

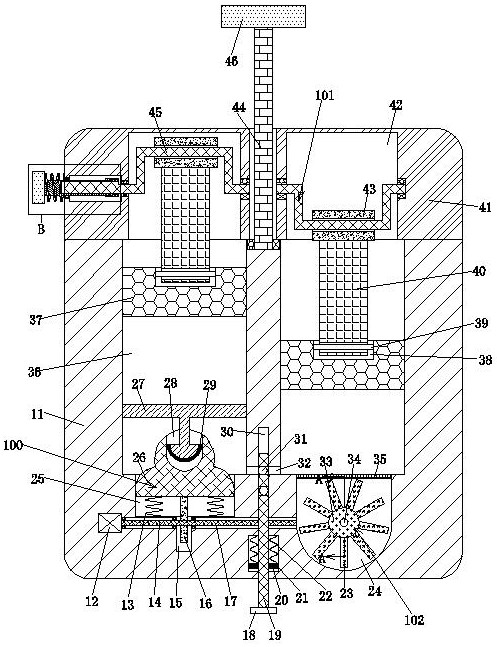

1.一种真空清洗的隐形眼镜盒,包括盒体与盒盖,所述盒体内左右对称的设有开口向上的真空腔,左右两侧的所述真空腔内分别设有震动装置与净化装置,所述盒盖内设有压缩装置,所述震动装置包括相连通的设于左侧的所述真空腔下侧内壁内的震动腔,所述震动腔内滑动设有震动块,所述震动块下端与所述震动腔下侧内壁之间固连有两个震动弹簧,所述震动块内开口向上的设有储水腔,左侧的所述真空腔内固连有固定块,所述固定块下端伸入所述储水腔内并吸附有镜片,所述震动腔下侧内壁内相连通的设有凸轮腔,所述凸轮腔内转动设有凸轮,所述凸轮上端相抵于所述震动块,所述震动腔下侧内壁内设有转轴腔,所述转轴腔左右贯穿于所述凸轮腔,所述转轴腔内转动设有转轴,所述转轴固连于所述凸轮,所述转轴腔左侧内壁内固设有电机,所述转轴动力连接于所述电机,所述转轴右端连接于所述净化装置;启动所述电机,通过所述转轴驱动所述净化装置,同时带动所述凸轮转动并带动所述震动块上下往复震动,进而通过震动所述储水腔内的清洗液清洗所述镜片;

所述净化装置包括相连通的设于所述转轴腔右侧内壁内的齿轮腔,所述转轴伸入所述齿轮腔内且固连有主动齿轮,所述主动齿轮右端相啮合的设有从动齿轮,所述从动齿轮内固连有连接轴,右侧的所述真空腔下侧内壁内相连通的设有净化腔,所述连接轴前端伸入所述净化腔且固连有转子,所述转子圆周面上环形阵列分布且固连有九个净化板,所述净化腔内上侧固设有吸附膜;所述转轴通过齿轮传动带动所述转子转动,进而带动所述净化板转动并净化空气,同时所述吸附膜可吸附大颗尘粒;

所述压缩装置包括左右对称的设于所述盒盖内且开口向下的曲轴腔,所述曲轴腔之间转动设有曲轴,所述曲轴上左右对称且转动连接有摆动轴,所述摆动轴下端固连有摆杆,所述真空腔内滑动设有滑动板,所述滑动板内开口向上的设有连接腔,所述连接腔左右内壁之间固连有连接杆,所述摆杆下端转动连接于所述连接杆,左侧的所述曲轴腔左侧内壁内设有啮合腔,所述啮合腔内转动设有啮合轴,所述啮合轴左端伸向外界且固连有发条轮,所述发条轮右端与所述盒盖左端固连有发条,所述啮合轴内开口向右的设有曲轴孔,所述曲轴左端伸入所述曲轴孔内,所述啮合轴右端固连有单向轴,所述曲轴穿过所述单向轴并与所述单向轴转动连接,所述曲轴内开口向后的设有单向块腔,所述单向块腔内滑动设有单向块,所述单向块前端与所述单向块腔前侧内壁之间固连有压缩弹簧;压缩所述发条后松手,通过所述啮合轴以及所述单向轴可单向的带动所述曲轴转动,进而可带动所述滑动板滑动,进而可将左侧的所述真空腔内空气排向右侧的所述真空腔内,并通过所述净化装置净化空气;

所述盒盖内螺纹连接有螺杆,所述螺杆上端固连有转动轮,左右两侧的所述真空腔之间相连通的设有连通孔,所述盒体内开口向下的设有切换杆腔,所述切换杆腔贯穿于所述连通孔,所述连通孔内滑动设有切换杆,所述切换杆内上下交错的设有开口相背的单向阀,所述切换杆下端固连有推动块,所述切换杆腔左右两侧内壁内对称且相连通的设有复位腔,所述复位腔内滑动设有复位块,所述复位块固连于所述切换杆,所述复位块上端与所述复位腔上侧内壁之间固连有复位弹簧;转动所述转动轮提起所述盒盖,推动所述推动块,通过所述单向阀改变空气流向。
