专利号: 2019103056124
申请人: 宁波索思机械设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

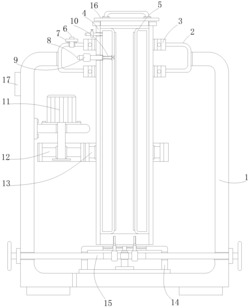

1.一种用于螺纹杆的除垢清洗设备,包括机体(1)、密封箱(2)、两个密封轴承(3)、套管(4)、内除垢机构(5)、导水管(6)、减压阀(7)、连通管(8)、单向阀(9)、伸缩软管(10)、驱动电机(11)、小齿轮(12)、大齿轮(13)、隔离框(14)、径向夹持机构(15)、密封盖(16)和控制开关(17),其特征在于:所述密封箱(2)安装在机体(1)的顶部通槽内,密封箱(2)上开设有有两个安装孔,两个密封轴承(3)分别安装在两个安装孔的内侧,套管(4)贯穿两个密封轴承(3)的轴承内圈并延伸至机体(1)的内侧底部,内除垢机构(5)安装在套管(4)的内侧,导水管(6)安装在密封箱(2)的进水口处,减压阀(7)安装在导水管(6)上,连通管(8)位于密封箱(2)的内侧贯穿套管(4)的侧壁并与内除垢机构(5)相连通,单向阀(9)安装在连通管(8)的内侧,伸缩软管(10)位于内除垢机构(5)的内侧并与连通管(8)相连通,驱动电机(11)通过螺栓安装在机体(1)的内侧固定板上,驱动电机(11)的输出轴贯穿固定板的表面并与小齿轮(12)相连接,大齿轮(13)套接在套管(4)上并与小齿轮(12)相互啮合,隔离框(14)安装在机体(1)的内侧底部,径向夹持机构(15)安装在隔离框(14)的内侧,密封盖(16)螺纹连接在套管(4)的顶部,控制开关(17)安装在机体(1)的左侧;

内除垢机构(5)包括空心环形气囊(51)、导气管(52)、开关阀(53)和四个刷条(54),空心环形气囊(51)粘接在套管(4)的内侧壁,导气管(52)安装在空心环形气囊(51)的导气口处并贯穿套管(4)的内侧壁与开关阀(53)相连接,四个刷条(54)环形安装在空心环形气囊(51)的内侧表面,连通管(8)与空心环形气囊(51)相连通,伸缩软管(10)与连通管(8)位于空心环形气囊(51)内腔的一端相连接,伸缩软管(10)的另一端贯穿空心环形气囊(51)的内侧壁并通过密封圈与空心环形气囊(51)的内侧边相连通;

径向夹持机构(15)包括横向光杆(151)、间隔轴承(152)、两个星形把手(153)、正向螺纹(154)、反向螺纹(155)、两个滚珠螺母(156)、两个横向连通槽(157)、两个橡胶伸缩层(158)、两个横向连接块(159)和两个弧形夹持板(1510),横向光杆(151)位于隔离框(14)的内侧,间隔轴承(152)通过螺栓安装在隔离框(14)的内侧底部,横向光杆(151)横向贯穿间隔轴承(152)的轴承内圈,横向光杆(151)的两端分别贯穿隔离框(14)的左右内侧壁和机体(1)的左右内侧壁并延伸至机体(1)的外侧,两个星形把手(153)分别与横向光杆(151)的两端相连接,正向螺纹(154)和反向螺纹(155)关于间隔轴承(152)对称设置在横向光杆(151)上,两个滚珠螺母(156)分别安装在横向光杆(151)的正向螺纹(154)和反向螺纹(155)部分,横向连通槽(157)对称开设有在隔离框(14)的顶部两侧,两个滚珠螺母(156)分别与两个横向连接块(159)相连接,两个横向连接块(159)分别贯穿两个横向连通槽(157)的内侧延伸至隔离框(14)的外侧并分别与相对应的弧形夹持板(1510)相连接,两个橡胶伸缩层(158)分别粘接在两个横向连通槽(157)的内侧壁并分别与两个横向连接块(159)相连接,两个弧形夹持板(1510)延伸至套管(4)的内侧底部。

2.根据权利要求1所述的一种用于螺纹杆的除垢清洗设备,其特征在于:所述空心环形气囊(51)采用软橡胶材质,空心环形气囊(51)的外侧边与套管(4)的内侧壁表面完全粘接,环形空心气囊(51)的顶部与套管(4)的内侧顶部之间留有六厘米的距离,刷条(54)为条形状的尼龙刷,刷条(54)的长度略小于环形空气气囊(51)的内侧壁,四个刷条(54)环形粘接在空心环形气囊(51)的内侧壁。

3.根据权利要求1所述的一种用于螺纹杆的除垢清洗设备,其特征在于:所述控制面板(17)与驱动电机(11)之间的连接关系为电性连接,控制面板(17)可以控制驱动电机(11)的开关及运行状态。

4.根据权利要求1所述的一种用于螺纹杆的除垢清洗设备,其特征在于:所述隔离框(14)位于套管(4)的正下方,两个弧形夹持板(1510)关于套管(4)的中心左右对称设置。

5.根据权利要求1所述的一种用于螺纹杆的除垢清洗设备,其特征在于:所述正向螺纹(154)和反向螺纹(155)的螺纹方向相反并关于间隔轴承(152)对称设置,正向螺纹(154)和反向螺纹(155)的螺纹齿距相等,正向螺纹(154)上的滚珠螺母(156)和反向螺纹(155)上的滚珠螺母(156)关于间隔轴承(152)对称设置,两个滚珠螺母(156)的结构大小均相同。
