1.一种由机械开关切换记忆A，B路断电后状态的电路，包括交流/直流转换电路、兀形滤波电路、尖峰吸收电路、二次直流变换及降压整流滤波电路和MCU控制电路，其特征在于：

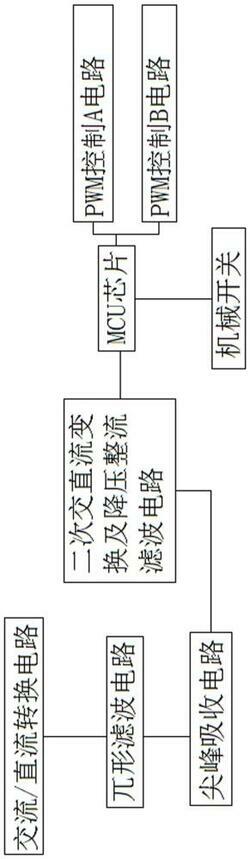

所述交流/直流转换电路与兀形滤波电路电性连接，所述兀形滤波电路与尖峰吸收电路电性连接，所述尖峰吸收电路与二次直流变换及降压整流滤波电路电性连接，所述二次直流变换及降压整流滤波电路和MCU控制电路电性连接，所述MCU控制电路分别连接PWM控制A电路、PWM控制B电路和机械开关，所述交流/直流转换电路包括熔断器F1、共模电感L4、电感L1和 AC/DC转换器，所述熔断器F1与插座CON1的火线连接，且共模电感L4与100‑264V的交流火线连接，所述共模电感L4与电容C4连接，所述电容C4分别与电感L1和R1并联，且电感L1与AC/DC转换器连接，所述R1和压敏电阻器MOV1并联，所述兀形滤波电路包括电感L2、电阻R2和电解电容C5，所述电感L2和电阻R2并联，所述电解电容C5的正极与电感L1和电阻R1并联，所述尖峰吸收电路包括电阻R6、电阻R7、电容C1和二极管D2，所述电阻R6、电阻R7和电容C1三者之间相互并联，然后与二极管D2的反向连接，所述二次直流变换及降压整流滤波电路包括变压器T1、电容CY1、二极管D5、电阻R3、电解电容C3和电阻R9，所述变压器T1的初级线圈引脚1与尖峰吸收电路连接，所述变压器T1的次级线圈7引脚分别与二极管D5的正向和电容C2连接，所述电容C2与电阻R8串联，所述电解电容C3的正极分别与电阻R9、电阻R10和电阻R11并联，然后和插座CON2的正极连接，所述电解电容3的负极接地，所述MCU控制电路包括MCU芯片U1，所述MCU芯片U1引脚1产生的PWM脉冲信号与电阻R20连接后，然后与三极管Q1的基极连接，所述三极管Q1的集电极分别和插座CON2的A路与二极管D8的反向极连接，且二极管D8的正极和三极管Q2的基极连接，所述三极管Q2的集电极和CON2的B路连接，所述MCU芯片U1引脚2与电阻R24和电阻R25并联后接入MCU芯片U1引脚5和引脚产生的PWM脉冲信号和机械开关的引脚2和机械开关引脚3所在的电路上，所述MCU芯片U1引脚3与机械开关的引脚4连接，所述MCU芯片的U1引脚4接地。

2.根据权利要求1所述的一种由机械开关切换记忆A，B路断电后状态的电路，其特征在于：所述变压器T1的引脚2和三极管Q3的集电极连接，所述三极管Q3的基极通过电阻R28和PWM芯片U3的引脚7连接，所述PWM芯片U3的引脚1通过芯片U2以及电阻R30和MCU芯片U1引脚

7连接。
