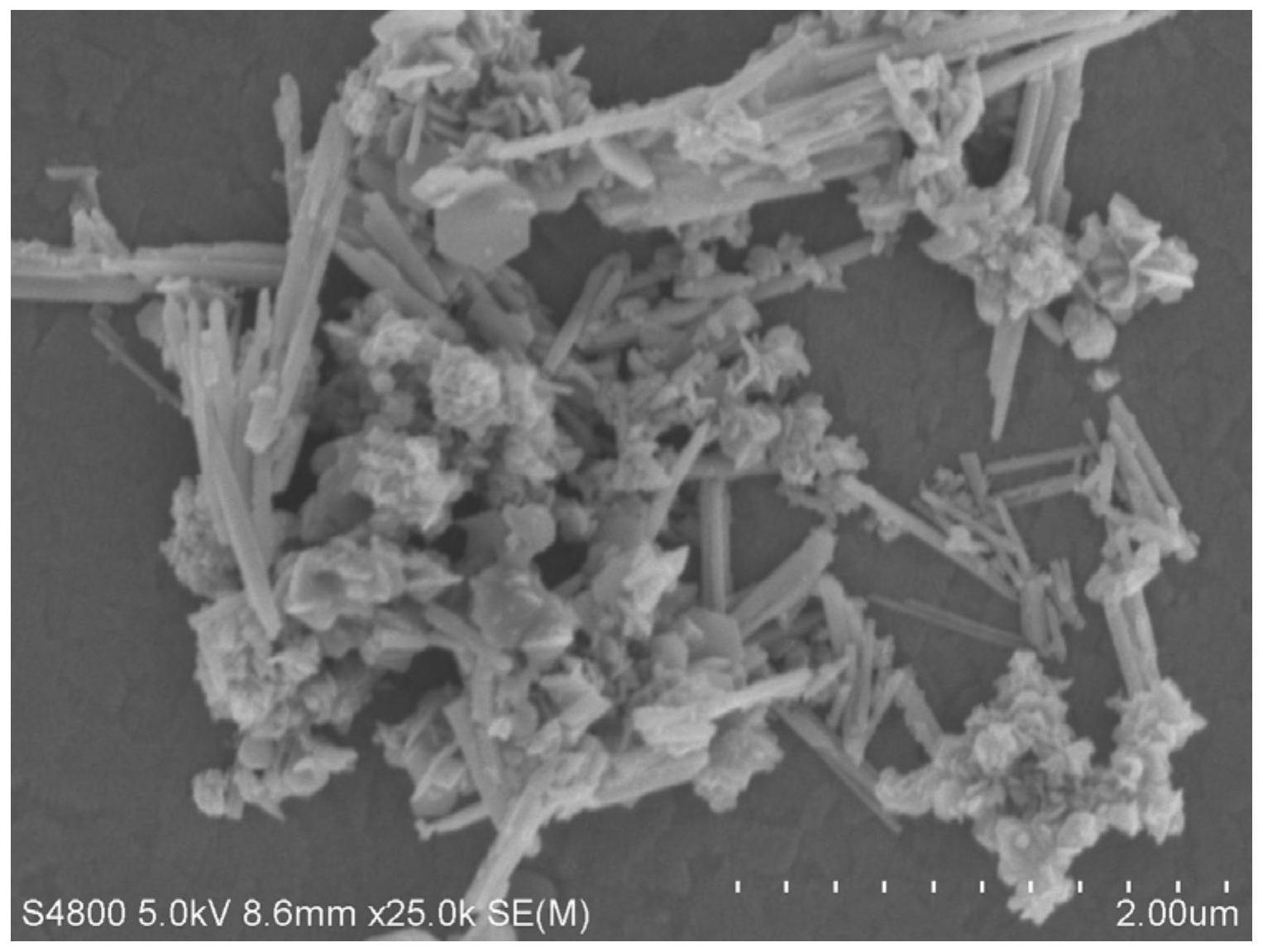

1.一种Ni‑Te‑S复合碳材料的制备方法，其特征在于，包括以下步骤：(1)将二价镍盐、硫代乙酰胺和Te纳米线分散于第一溶剂中，然后加入水合肼，进行加热反应，以制得Ni‑Te‑S复合材料；

(2)将步骤(1)中制备的Ni‑Te‑S复合材料与碳源材料于第二溶剂中混合接触，得到Ni‑Te‑S复合碳材料；

其中，步骤(1)中，二价镍盐、硫代乙酰胺、Te纳米线和水合肼的用量比为1mmol：0.15‑

0.35g：0.35‑0.55g：3‑7mL；步骤(1)中加热反应的条件包括：反应温度为170‑190℃；和/或，反应时间为1‑10h；步骤(2)中，步骤(1)中制备的Ni‑Te‑S复合材料与碳源材料的质量比为

6:4～9:1；步骤(2)中，混合接触的条件包括：温度为10‑60℃；和/或，混合接触的时间为1‑

3h。

2.根据权利要求1所述的制备方法，其中，Te纳米线通过以下方法制备得到：在第三溶剂中，将聚乙烯吡咯烷酮和TeO2在水合肼存在的情况下进行加热反应，得到黑色粉末；

其中，第三溶剂为乙二醇、无水乙醇和水中的至少一者。

3.根据权利要求1所述的制备方法，其中，二价镍盐选自六水合氯化镍、四水合乙酸镍和六水合硝酸镍中的至少一者；

和/或，碳源材料选自碳纳米管、乙炔黑、氮掺杂石墨烯中的至少一者；

和/或，第一溶剂选自乙二醇、无水乙醇和水中的至少二者的混合；

和/或，第二溶剂选自乙二醇、无水乙醇和水中的至少一种。

4.根据权利要求3所述的制备方法，其中，第一溶剂为水和无水乙醇以体积比为2‑5:3形成的混合液。

5.根据权利要求1‑4任一项所述的制备方法，在步骤(1)中的加热反应之后，还包括对所得混合物离心保留沉淀，并对沉淀进行洗涤、干燥的步骤；

和/或，在步骤(2)中的加热反应之后，还包括对所得混合物离心保留沉淀，并对沉淀进行洗涤、干燥的步骤。

6.根据权利要求1‑5任一项所述的制备方法制备得到Ni‑Te‑S复合碳材料。

7.权利要求6所述的Ni‑Te‑S复合碳材料在析氢催化反应中的应用。
