1.一种隧道式连续烘纸设备，其特征在于，包括机架，机架上设置有：

烘板（1000），用于贴附待烘干的湿纸；

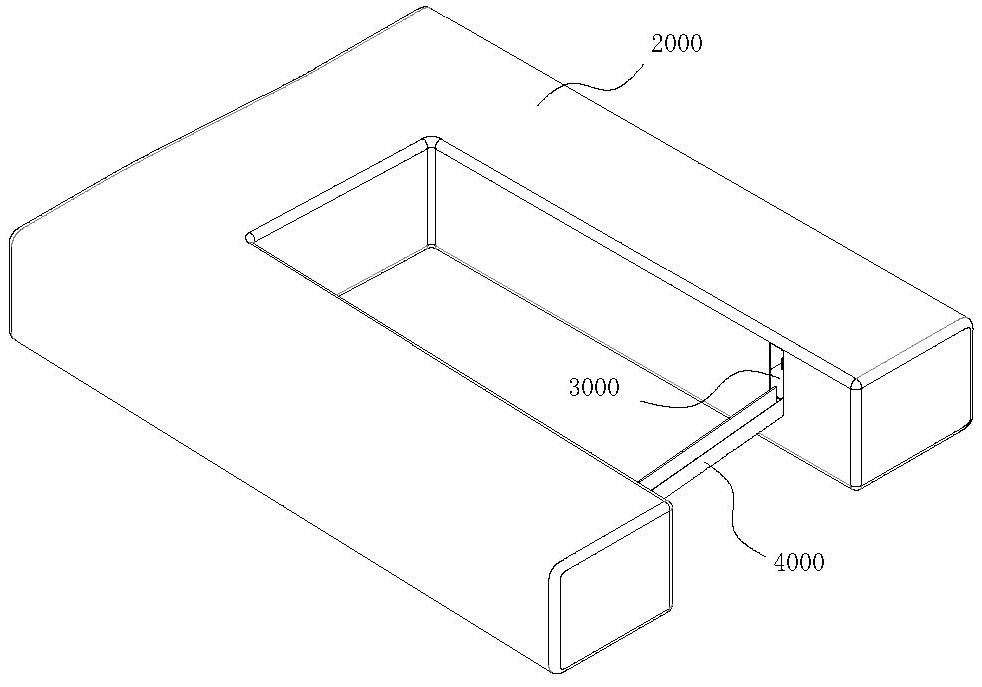

烘箱（2000），用于对烘板（1000）上的湿纸实施干燥；

循环输送线，用于循环输送呈立状布置的烘板（1000），其包括：

A输送部（3000），位于烘箱（2000）的内部，A输送部（3000）上相邻两个烘板（1000）之间沿a方向的间距小于该烘板（1000）的宽度，a方向为该烘板（1000）在A输送部（3000）上的厚度方向；

B输送部（4000），位于烘箱（2000）的外部，且与A输送部（3000）首尾相连，B输送部（4000）上的烘板（1000）的宽度方向与B输送部（4000）的输送方向保持一致；

夹具，设置在A输送部（3000）上，其用于固定烘板（1000），且烘板（1000）可拆卸地装配在夹具上；

收纸区域，设置在B输送部（4000）的外侧，用于将B输送部（4000）上的烘板（1000）上已烘干的纸张取下；

贴纸区域，设置在B输送部（4000）的外侧，且该贴纸区域沿B输送部（4000）的输送方向顺延布置在收纸区域之后，用于将待烘干的湿纸张贴至B输送部（4000）上的烘板（1000）上。

2.根据权利要求1所述的隧道式连续烘纸设备，其特征在于，所述夹具包括限位槽（5000），限位槽（5000）固定设置在A输送部（3000）上，限位槽（5000）的长度方向与烘板（1000）移入限位槽（5000）的方向一致，且限位槽（5000）的长度与烘板（1000）的宽度保持一致，限位槽（5000）用于使烘板（1000）保持立状姿态并能限制烘板（1000）沿a方向相对于A输送部（3000）移动。

3.根据权利要求2所述的隧道式连续烘纸设备，其特征在于，该隧道式连续烘纸设备还包括锁定组件（6000）、触发组件（7000）和解锁组件（8000），锁定组件（6000）与夹具对应设置，锁定组件（6000）处于两种状态，其一为：锁定组件（6000）处于锁定位，对烘板（1000）的位置实施锁定且能够防止烘板（1000）沿限位槽（5000）移动；其二为：锁定组件（6000）处于解锁位，对烘板（1000）沿限位槽（5000）的移动进行避让，触发组件（7000）活动安装在烘板（1000）上，触发组件（7000）处于两种状态，其一为：触发组件（7000）随烘板（1000）沿限位槽（5000）移动而与锁定组件（6000）相抵靠，并使锁定组件（6000）向锁定位切换的触发态；其二为：触发组件（7000）与锁定组件（6000）相脱离而使锁定组件（6000）可向解锁位切换的避让态，解锁组件（8000）用于与触发组件（7000）相抵靠并使触发组件（7000）由触发态切换至避让态。

4.根据权利要求3所述的隧道式连续烘纸设备，其特征在于，锁定组件（6000）包括有U形锁扣件（6100）和锁定部（6200），U形锁扣件（6100）通过A转轴（6300）转动安装在A输送部（3000）上，A转轴（6300）的轴心线与烘板（1000）的高度方向一致，锁定部（6200）设置在烘板（1000）上，U形锁扣件（6100）的两端分别为A端（6110）和B端（6120），A端（6110）和B端（6120）均沿烘板（1000）的厚度方向朝向烘板（1000）弯折，且B端（6120）、A端（6110）沿着b方向依次布置，b方向为烘板（1000）移入限位槽（5000）的方向，U形锁扣件（6100）的A端（6110）用于与触发组件（7000）相抵靠，U形锁扣件（6100）的B端（6120）与锁定部（6200）抵接时锁定组件（6000）处于锁定位，U形锁扣件（6100）的B端（6120）与锁定部（6200）脱离时锁定组件（6000）可恢复至解锁位，当锁定组件（6000）处于解锁位时，U形锁扣件（6100）的B端（6120）可对锁定部（6200）和触发组件（7000）的移动轨迹进行避让，U形锁扣件（6100）的A端（6110）位于触发组件（7000）的移动轨迹上且能够与触发组件（7000）相抵靠。

5.根据权利要求4所述的隧道式连续烘纸设备，其特征在于，触发组件（7000）通过B转轴（7300）与烘板（1000）转动连接，B转轴（7300）的轴心线与烘板（1000）的厚度方向一致，触发组件（7000）包括有A触发部（7100）和B触发部（7200），A触发部（7100）用于与U形锁扣件（6100）的A端（6110）相抵靠，B触发部（7200）用于与解锁组件（8000）相抵靠，解锁组件（8000）设置在B触发部（7200）的移动轨迹上，且解锁组件（8000）与B触发部（7200）抵靠时能够将A触发部（7100）抬升至与U形锁扣件（6100）相脱离的状态，触发组件（7000）与烘板（1000）的铰接处设置有A复位件，A复位件用于使触发组件（7000）自动复位至触发态。

6.根据权利要求4所述的隧道式连续烘纸设备，其特征在于，U形锁扣件（6100）与A输送部（3000）之间设置有B复位件，B复位件用于使U形锁扣件（6100）在触发组件（7000）处于避让态时自动复位至锁定组件（6000）处于解锁位的状态。

7.根据权利要求4所述的隧道式连续烘纸设备，其特征在于，烘板（1000）的底部沿其宽度方向间隔安装有A滚轮，烘板（1000）可通过A滚轮沿其宽度方向移动，触发组件（7000）位于烘板（1000）的底部，当锁定组件（6000）处于锁定位时，A触发部（7100）和锁定部（6200）均锁定在U形锁扣件（6100）的内侧。

8.根据权利要求4至7任意一项所述的隧道式连续烘纸设备，其特征在于，限位槽

（5000）的中分线两侧对称设置所述U形锁扣件（6100）。

9.根据权利要求3所述的隧道式连续烘纸设备，其特征在于，A输送部（3000）的输送轨迹为U形，其包括A1子输送部（3100）、A2子输送部（3200）以及设置在A1子输送部（3100）与A2子输送部（3200）之间的过渡部（3300），A1子输送部（3100）的输送方向与A2子输送部（3200）的输送方向相反，过渡部（3300）用于提供烘板（1000）从A1子输送部（3100）的尾端向A2子输送部（3200）的首端转移的路径，过渡部（3300）上的烘板（1000）的宽度方向与过渡部（3300）的输送方向保持一致。

10.根据权利要求9所述的隧道式连续烘纸设备，其特征在于，过渡部（3300）沿其输送方向的首端的高度大于其尾端的高度。
