专利号: 2020104590520
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

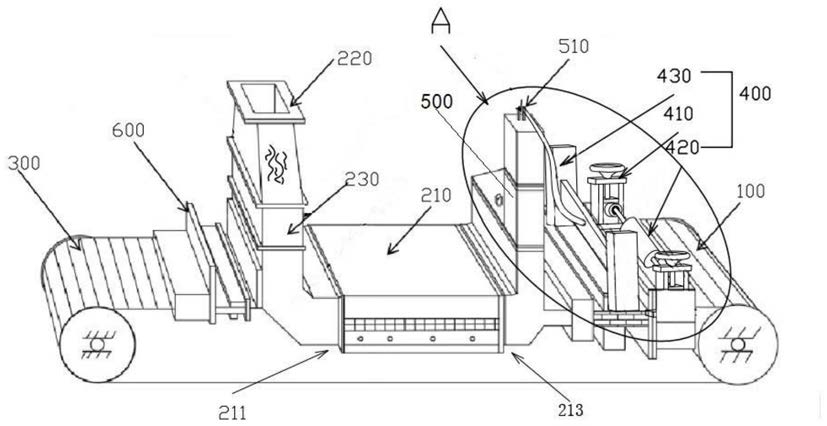

1.一种用于秸秆生物质板的隧道式连续干燥装置,包括依次排布的输入装置、微波加热系统和输出装置,其特征在于,所述输入装置靠近所述微波加热系统的一端设有水分吸收器,所述水分吸收器包括两个基座、一个吸水辊和热风烘干装置;

两个所述基座分别设置在所述输入装置的两个长条边上,所述吸水辊横向安装在两个所述基座之间,所述吸水辊与所述输入装置之间设有用于秸秆生物质板通过的间距,所述吸水辊能够绕自身轴线连续转动,所述吸水辊的周向面绕有高吸水性树脂,所述热风烘干装置包括热风源、连接管和吹风嘴,所述吹风嘴的出风口正对所述吸水辊,所述连接管的两端分别连接热风源与所述吹风嘴的进风口;

所述微波加热系统包括微波加热器,所述微波加热器包括进口端与出口端,所述进口端与所述输出装置相邻,所述出口端与所述输入装置相邻,在所述进口端连有波导输入口,所述波导输入口与所述进口端之间还连接一个锥形过滤器;

所述出口端连通一个水负载装置,所述水负载装置包括热气出口,所述连接管与所述热气出口连接。

2.根据权利要求1所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述吸水辊在所述基座上可调节高度,所述基座为一个框体结构,所述基座中部设有通道,所述基座内设置有调节滑块和调节螺杆,所述调节螺杆竖直穿过所述基座的顶板进入所述通道内,所述调节滑块通过螺纹安装在所述调节螺杆上,所述调节滑块正对通道的侧面设有固定筒,所述固定筒内部设有轴承,所述吸水辊的端部固定在所述轴承内部,所述调节螺杆顶端固定有手轮,所述基座的顶板底面处设置有限制调节螺杆上下活动的限位件。

3.根据权利要求2所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述吸水辊一侧设有一个支架,所述吹风嘴固定在所述支架上。

4.根据权利要求3所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述吹风嘴通过俯仰调节结构与所述支架连接,所述俯仰调节结构包括两个轴座、销轴和两个穿耳,两个所述轴座间隔设置在所述支架上,所述销轴固定在两个所述轴座之间,两个所述穿耳与所述吹风嘴的进风口端连接,所述销轴穿入两个所述穿耳中。

5.根据权利要求4所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述吹风嘴的截面形状为梯形,包括传输管和集风部,所述传输管为空心圆柱形,所述集风部为扁平状。

6.根据权利要求5所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述吸水性树脂采用魔术贴与所述吸水辊连接。

7.根据权利要求6所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述锥形过滤器侧部连接一个排风机。

8.根据权利要求7所述的一种用于秸秆生物质板的隧道式连续干燥装置,其特征在于,所述输出装置和所述微波加热系统之间还设有微波抑制装置。
